使用博图V16，可以找到设备，但无法下载程序

Question

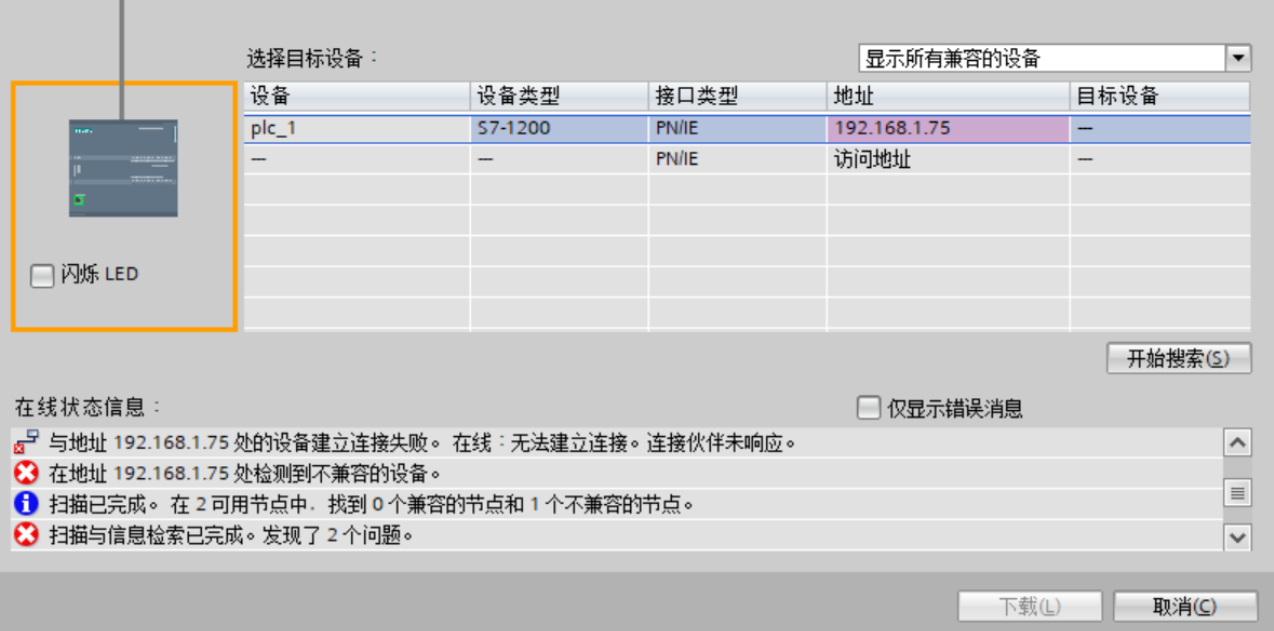

可以找到PLC设备，但程序无法下载，使用的是西门子博图V16

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 西门子博图（TIA Portal）V16 时，如果可以找到PLC设备，但无法下载程序，这通常是由以下几个常见原因引起的。以下是详细分析和解决方案：

---

✅ 可能的原因及解决方法

1. 通信设置不正确

• 问题描述：虽然可以找到PLC设备，但通信参数（如IP地址、网关、子网掩码等）设置错误，导致无法正常通信。
• 解决方法：
  • 检查PLC的IP地址是否与PC在同一子网内。
  • 确保PLC和PC之间的网络连接正常（例如，使用Ping命令测试连通性）。
  • 在博图中检查“PLC Properties > Communication”中的IP配置是否正确。

重点提示：确保PLC和PC处于同一网络段，且IP地址无冲突。

---

2. PLC未处于停止状态

• 问题描述：如果PLC正在运行，某些情况下会导致下载失败。
• 解决方法：
  • 在博图中，点击 “Online > Stop PLC” 或者通过PLC面板按钮将其切换为“Stop”模式。
  • 再次尝试下载程序。

重点提示：下载前必须将PLC置于“Stop”状态。

---

3. 项目配置与实际硬件不匹配

• 问题描述：项目中配置的PLC型号或模块与实际硬件不一致，导致下载失败。
• 解决方法：
  • 在博图中打开“Device View”，确认所选PLC型号、CPU类型、模块配置与实际硬件一致。
  • 如果不一致，需要更新项目配置。

重点提示：确保“Project > Device & Network”中的配置与实际PLC一致。

---

4. 权限或用户账户问题

• 问题描述：Windows系统权限不足，或者PLC的访问权限限制了下载操作。
• 解决方法：
  • 以管理员身份运行博图软件。
  • 检查PLC的“Access Protection”设置，确保允许下载操作。

重点提示：某些PLC（如S7-1500）需要配置“Access Protection”才能进行下载。

---

5. 下载方式选择错误

• 问题描述：选择了错误的下载方式（如“Download to Module”而不是“Download to CPU”）。
• 解决方法：
  • 在下载界面中，选择正确的下载方式。
  • 常见选项包括：
    1. Download to CPU（下载到CPU）
    2. Download to Module（下载到模块）
    3. Download to Project（下载到项目）

重点提示：一般情况下应选择 “Download to CPU” 来下载整个程序。

---

6. 固件版本不兼容

• 问题描述：PLC的固件版本过低，无法支持当前项目的功能或下载方式。
• 解决方法：
  • 更新PLC的固件至最新版本。
  • 可以通过 “PLC Properties > Firmware” 进行升级。

重点提示：建议在下载前检查PLC的固件版本，并确保其与博图版本兼容。

---

7. 程序中存在错误或冲突

• 问题描述：程序中有语法错误、逻辑错误或模块冲突，导致下载失败。
• 解决方法：
  • 使用博图的 “Check Project” 功能检查程序是否有错误。
  • 检查是否有重复的变量名、未连接的I/O点、未初始化的模块等。

重点提示：在下载前务必完成项目检查，避免因程序错误导致下载失败。

---

🧪 推荐的排查步骤（有序列表）

1. 确认PLC处于“Stop”状态，并重新尝试下载。
2. 检查网络配置，确保IP地址、子网掩码、网关正确。
3. 验证项目配置与实际硬件是否一致，包括CPU型号、模块等。
4. 以管理员身份运行博图，并检查用户权限设置。
5. 选择正确的下载方式（如“Download to CPU”）。
6. 检查PLC的固件版本，必要时进行升级。
7. 使用“Check Project”功能，排除程序错误。

---

💻 示例代码（可选）

如果你使用的是 S7-1500 并想通过 TIA Portal V16 下载程序，以下是一个简单的 PLC程序示例（梯形图）：

|----[ I0.0 ]----( Q0.0 )----|

说明：当输入点 I0.0 为真时，输出点 Q0.0 被置为真。

注意：此代码仅为示例，实际下载需通过博图的“Download to CPU”功能完成。

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | 通信设置错误 | 检查IP地址、子网、网关，确保网络连通 | | PLC未停机 | 切换至“Stop”模式后重试 | | 配置不匹配 | 核对项目配置与实际硬件 | | 权限限制 | 以管理员身份运行，检查访问保护 | | 下载方式错误 | 选择“Download to CPU” | | 固件版本过旧 | 升级PLC固件 | | 程序错误 | 使用“Check Project”功能检查 |

---

如有更多具体错误信息（如报错代码），可以进一步提供，我会帮助你更精准地定位问题。
