网络新选手请教交换机的数据流向

Question

网络新学习选手 请教下各位工程师们

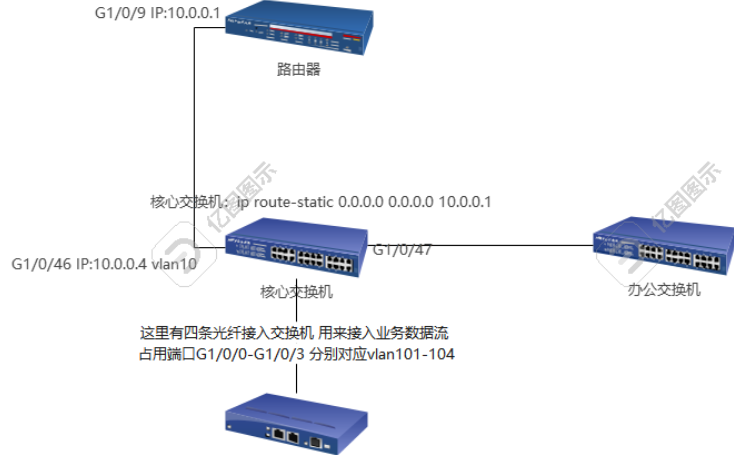

如图是路由器、核心交换机、办公交换机的连线示意图。
核心交换机是 HW-S7706-B 上面配置了静态路由 vlan划分如图。其余也是华为较新的设备
当下方四条业务线的业务流进入网络后，目标是要最终到达办公交换机
目前来看 这些业务流进入核心交换机后，确实被转发到了办公交换机；请问实际上数据都经过了哪些设备或端口呢

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你提供的网络拓扑结构（路由器、核心交换机、办公交换机），以及你提到的业务流从下方四条业务线进入网络后，最终到达办公交换机的情况，我们可以详细分析数据在网络中实际经过的设备或端口。

---

一、数据流向概述

当一个业务流（如来自某个终端设备的数据包）从业务线接入点出发，它会依次经过以下设备和端口：

1. 业务线接入交换机（办公交换机）
2. 核心交换机（HW-S7706-B）
3. 路由器（可能为防火墙或边界路由器）

但根据你的描述，目标是将数据最终送到办公交换机，因此我们重点分析的是从业务线到办公交换机的数据路径。

---

二、详细数据流向分析（以典型情况为例）

假设业务线中的某台终端（如PC1）发送数据到办公交换机中的某台终端（如PC2），数据流向如下：

1. 源设备（PC1）

• 数据从PC1发出，通过网卡发送到接入交换机（办公交换机）。
• 端口：PC1连接的接口（如GigabitEthernet0/0/1）

2. 办公交换机（接入层）

• 办公交换机收到数据包后，根据MAC地址表进行二层转发。
• 如果目标MAC地址在本交换机上无法找到，则会广播该数据包。
• 端口：PC1连接的接口（如GigabitEthernet0/0/1） → 目标设备连接的接口（如GigabitEthernet0/0/2）

3. 核心交换机（HW-S7706-B）

• 如果目标设备不在同一VLAN内，数据包会被转发到核心交换机。
• 核心交换机会根据静态路由配置或OSPF/BGP等动态路由协议决定下一跳。
• 端口：办公交换机连接到核心交换机的上行端口（如GigabitEthernet0/0/24） → 核心交换机的对应端口（如GigabitEthernet0/0/1）

4. 路由器（可选）

• 如果需要跨网段通信，数据包可能还需要经过路由器（如防火墙或边界路由器）。
• 路由器会根据路由表决定下一步转发方向。
• 端口：核心交换机连接到路由器的接口（如GigabitEthernet0/0/2） → 路由器的对应接口（如GigabitEthernet0/0/1）

5. 目标设备（PC2）

• 数据包最终到达办公交换机，再通过二层转发到达目标设备。
• 端口：办公交换机连接到PC2的接口（如GigabitEthernet0/0/2）

---

三、关键点总结（重点部分）

1. 数据从源设备出发，首先经过接入交换机（办公交换机）

   • 源设备 → 接入交换机（办公交换机） → 目标设备所在交换机

2. 如果目标设备在不同VLAN，数据会经过核心交换机（HW-S7706-B）

   • 接入交换机 → 核心交换机（通过Trunk链路） → 目标设备所在的VLAN

3. 若涉及跨网段通信，数据还需经过路由器

   • 核心交换机 → 路由器 → 目标网络

4. 数据最终通过二层转发到达目标设备

   • 路由器/核心交换机 → 接入交换机 → 目标设备

---

四、建议的解决方案（有序列表）

1. 确认VLAN划分与路由配置

   • 确保核心交换机的VLAN划分正确，且静态路由配置无误，避免数据包被丢弃。

2. 检查Trunk链路状态

   • 确保接入交换机与核心交换机之间的Trunk链路正常，允许相关VLAN通过。

3. 验证MAC地址表与ARP表

   • 确保交换机能够正确学习到终端设备的MAC地址，避免广播风暴。

4. 使用Wireshark或抓包工具进行流量分析

   • 可以直接观察数据包的路径，确认是否经过了预期的设备和端口。

5. 查看核心交换机的日志与路由表

   • 使用命令如 display ip routing-table 查看路由表，确认数据包是否被正确转发。

---

五、示例代码（华为交换机配置片段）

# 配置静态路由（示例）
ip route-static 192.168.1.0 255.255.255.0 10.1.1.1

# VLAN配置示例
vlan 10
 description Office_VLAN
 port GigabitEthernet0/0/1 to GigabitEthernet0/0/24

# Trunk接口配置
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 10

注意：以上仅为示例配置，具体应根据实际网络环境调整。

---

如果你能提供更具体的拓扑图或设备型号信息，我可以进一步细化数据流向分析。希望这个回答对你有帮助！
