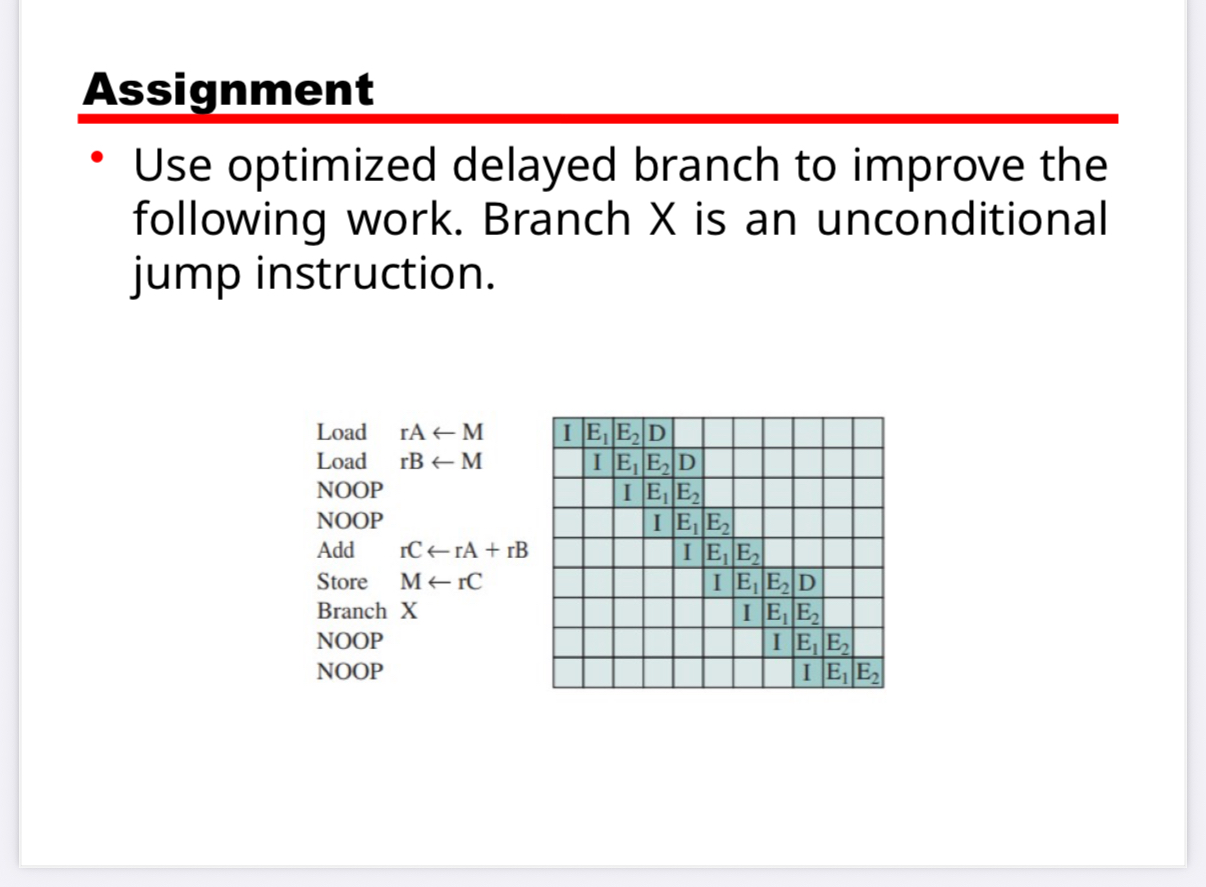

如何使用 delayed branch（延迟分支）来减少 NOOP，把可执行的指令塞进 branch delay slot？

Question

使用 delayed branch（延迟分支）来减少 NOOP，把可执行的指令塞进 branch delay slot。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在硬件开发中，延迟分支（Delayed Branch） 是一种优化技术，用于减少 NOOP（空操作指令） 的使用，提高指令流水线的效率。通过将可执行的指令放入 branch delay slot（分支延迟槽），可以避免在跳转指令后插入不必要的空操作。

---

✅ 什么是 Delayed Branch（延迟分支）？

在某些处理器架构中（如 MIPS、SPARC 等），当执行一个条件分支指令时，该指令的执行不会立即影响程序计数器（PC）。在分支指令之后，紧接着的下一条指令仍然会被执行，这被称为 Branch Delay Slot。

例如：

BEQ R1, R2, Label   ; 条件分支
NOP                 ; NOOP：空操作
Label:

在这个例子中，BEQ 指令会跳转到 Label，但在跳转前，NOP 会被执行，这是浪费资源的。

---

✅ 如何利用 Delayed Branch 减少 NOOP？

通过将有用指令放入 branch delay slot，而不是放置 NOOP，可以显著提升性能。

✅ 示例：将有效指令放入 delay slot

原始代码（包含 NOOP）：

BEQ R1, R2, Label
NOP
Label:
ADD R3, R4, R5

优化后的代码（将 ADD 放入 delay slot）：

BEQ R1, R2, Label
ADD R3, R4, R5  ; 将 ADD 指令放入 branch delay slot
Label:

注意： 在这种情况下，只有当 BEQ 不跳转时，ADD 才会被执行；如果跳转了，则 ADD 被忽略。

---

✅ 为什么这样做有效？

• 减少空操作：原本需要插入 NOOP 来填充 delay slot，现在用实际有用的指令替代。
• 提高指令吞吐量：使流水线更高效，减少停顿。
• 优化性能：特别是在循环或条件判断频繁的场景中效果显著。

---

✅ 解决方案步骤（有序列表）

1. 识别分支指令

   • 查找所有 BEQ, BNE, JAL, J 等条件分支指令。

2. 分析 delay slot 的内容

   • 确定分支指令后紧跟的指令是否可以被移动到 delay slot 中。

3. 将可用指令放入 delay slot

   • 如果分支不跳转，该指令将被执行；否则，它将被忽略。

4. 验证逻辑正确性

   • 确保放入 delay slot 的指令在分支不跳转时是安全的，不会引起错误。

5. 生成优化后的汇编代码

   • 使用编译器优化选项（如 -O2 或 -O3）自动处理 delay slot。

6. 测试与性能评估

   • 运行程序并对比优化前后的性能差异。

---

✅ 示例代码修改（MIPS 汇编）

原始代码（含 NOOP）：

BEQ R1, R2, Label
NOP
Label:
ADD R3, R4, R5

优化后代码（将 ADD 放入 delay slot）：

BEQ R1, R2, Label
ADD R3, R4, R5
Label:

说明： 如果 R1 == R2，则跳转到 Label，此时 ADD 被忽略；否则，ADD 执行。

---

✅ 编译器优化建议

• 使用现代编译器（如 GCC、LLVM）时，通常会自动进行 delay slot 优化。
• 可以通过以下方式启用优化：

  gcc -O2 -mno-delayed-branch your_code.c


  注意：部分架构可能默认开启或关闭此优化。

---

✅ 总结

| 项目 | 内容 | |------|------| | 目的 | 减少 NOOP，提高指令流水线效率 | | 方法 | 将有效指令放入 branch delay slot | | 适用架构 | MIPS、SPARC 等支持 delayed branch 的架构 | | 关键点 | 确保放入 delay slot 的指令在分支不跳转时是安全的 |

---

如果你是在特定架构（如 MIPS）上开发，可以进一步提供代码片段，我可以帮助你具体分析和优化。
