黑金ZYNQ7020连接MobaXterm显示问题

Question

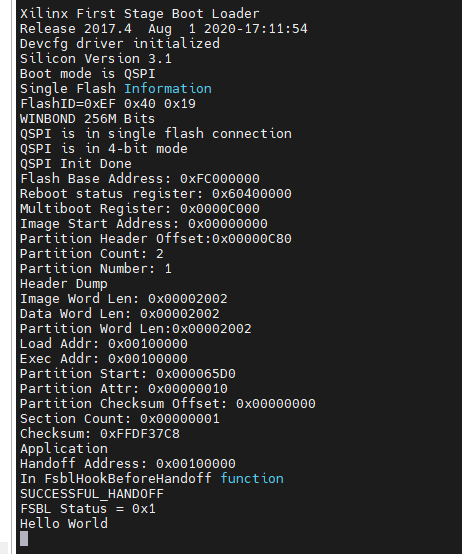

黑金ZYNQ7020用QSPI启动模式连到MobaXterm只打印了如下信息

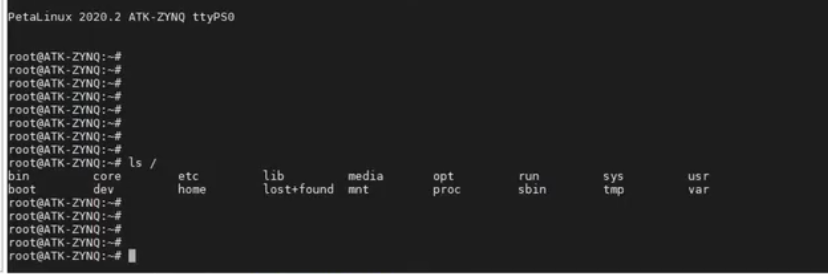

我看视频里正点原子ZYNQ7020有如下内容

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“黑金ZYNQ7020连接MobaXterm显示问题”，以及“只打印了如下信息”和“正点原子ZYNQ7020有如下内容”，看起来你在使用黑金ZYNQ7020开发板时，通过QSPI启动模式连接到MobaXterm，但只看到部分或不完整的输出信息，而与正点原子的示例不同。以下是详细分析及解决方案。

---

一、可能原因分析

1. 启动模式配置错误

   • QSPI启动需要确保开发板正确设置为QSPI启动模式（如通过拨码开关或跳线帽）。
   • 如果未正确配置，可能会导致系统无法正常加载U-Boot或Linux内核。

2. 串口配置错误

   • MobaXterm的串口参数（波特率、数据位、停止位、校验位等）必须与开发板一致。
   • 常见配置：115200 bps, 8N1（即8位数据，无校验，1位停止位）。

3. U-Boot或Linux内核未正确烧录

   • QSPI中没有正确烧录U-Boot或Linux镜像，导致系统无法启动或仅显示部分信息。

4. 硬件连接问题

   • 串口线（如USB转TTL）连接不稳定或接错引脚，导致通信失败。
   • 确保使用正确的TXD、RXD、GND连接。

5. 引导顺序或环境变量配置问题

   • U-Boot中的bootcmd环境变量可能指向错误的位置，导致无法正确加载内核。

6. 驱动或固件缺失

   • 某些外设（如以太网、SD卡）未正确初始化，导致系统在启动过程中出现异常。

---

二、解决方案步骤

1. 检查启动模式配置

• 确认开发板是否设置为QSPI启动模式：
  • 查看开发板上的拨码开关或跳线帽设置，确保QSPI模式被启用。
  • 黑金ZYNQ7020通常通过SW1拨码开关选择启动方式（如SW1-1设为ON表示QSPI启动）。

2. 配置MobaXterm串口参数

• 打开MobaXterm，进入Session -> Serial。
• 设置如下参数：
  • Baud rate: 115200
  • Data bits: 8
  • Stop bits: 1
  • Parity: None
  • Flow control: None
• 确保串口端口选择正确（如COM3、COM4等）。

3. 检查串口线连接

• 使用USB转TTL模块（如CH340、CP2102等）连接开发板的UART0接口。
• 确认以下引脚连接正确：
  • TXD -> RXD（开发板）
  • RXD -> TXD（开发板）
  • GND -> GND

4. 确保QSPI中烧录了正确的镜像

• 使用SDK或Vivado生成并烧录U-Boot和Linux镜像到QSPI中。
• 常见流程：
  • 在Vivado中生成bitstream后，运行program_flash命令将U-Boot烧入QSPI。
  • 或者使用Xilinx的flashprog工具进行烧录。

5. 检查U-Boot环境变量

• 连接串口后，观察是否能看到U-Boot的启动界面。
• 如果看不到，可能是环境变量配置错误。
• 可以尝试手动设置bootcmd：

  setenv bootcmd 'sf probe; sf read 0x80000000 0x0 0x80000; go 0x80000000'
  saveenv


6. 修改U-Boot配置（可选）

• 如果你使用的是自定义的U-Boot，可以修改include/configs/zynq_common.h文件，确保串口和启动方式正确。
• 示例配置：

  #define CONFIG_BOOTCOMMAND "sf probe; sf read 0x80000000 0x0 0x80000; go 0x80000000"


7. 使用JTAG调试（进阶）

• 如果仍然无法看到完整输出，可以尝试使用JTAG连接至开发板，通过Xilinx SDK查看调试信息。
• 在SDK中打开Debug视图，查看内存、寄存器和堆栈信息。

---

三、示例代码（U-Boot启动命令）

如果你需要手动设置启动命令，可以在U-Boot中输入以下命令：

setenv bootargs 'console=ttyPS0,115200 root=/dev/mmcblk0p2 rw rootwait'
setenv bootcmd 'sf probe; sf read 0x80000000 0x0 0x80000; go 0x80000000'
saveenv

注意：以上命令假设你的内核位于QSPI的起始地址（0x0），且使用的是U-Boot的sf命令读取QSPI。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 启动模式错误 | 检查拨码开关或跳线帽设置 | | 串口参数错误 | 配置为115200 bps, 8N1 | | QSPI镜像未烧录 | 使用SDK或Vivado烧录U-Boot和Linux | | 串口线连接错误 | 确保TXD/RXD/GND正确连接 | | U-Boot环境变量错误 | 手动设置bootcmd并保存 |

---

如果你能提供具体的串口输出信息或开发板型号/版本号，我可以进一步帮助你定位问题。
