simulink仿真mppt

Question

mppt代码如下：

function Uref = MPPT_ImprovedCond_Strict(Upv, Ipv)
    % 严格遵循流程图逻辑的改进型变步长电导增量法
    % 输入：Upv=光伏电压(V)，Ipv=光伏电流(A)
    % 输出：Uref=MPPT参考电压(V)

    persistent U_prev I_prev P_prev Uref_prev  % 保存k-1时刻的状态
    DeltaUref = 0.1;       % 电压调整步长，文献中为0.5V
    eps = 1e-3;            % 判断为零的阈值

    % 光伏板参数
    Uoc = 44.2;            % 开路电压(V)
    Umpp_min = 32;         % MPPT电压下限

    %% 1. 第一次调用时初始化
    if isempty(U_prev)
        U_prev = Upv;
        I_prev = Ipv;
        P_prev = Upv * Ipv;
        Uref_prev = 0.7*Uoc;  % 初始参考电压设为0.7倍开路电压
    end

    %% 2. 计算流程图中的变量
    DeltaU = Upv - U_prev;               % ΔU(k)
    DeltaI = Ipv - I_prev;               % ΔI(k)
    P = Upv * Ipv;                       % P(k)
    DeltaP = P - P_prev;                 % ΔP(k)

    % 计算G(k)和S(k) - 仅在ΔU≠0时有意义
    if abs(DeltaU) > eps
        G = Ipv/Upv + DeltaI/DeltaU;     % G(k) = I/U + ΔI/ΔU
        Ipv_nom = 4.95;  % 文献表1中光伏板最大功率点电流Im（关键！用于归一化）
        if abs(Ipv) < 0.1  % 避免电流过小时分母为0（光照极低场景）
            S = 0;
        else
        % 文献逻辑：S(k) = |ΔP/ΔU| / (Ipv × Ipv_nom) × 10 （10为缩放系数，保证步长范围）
            S = (abs(DeltaP / DeltaU) / (Ipv * Ipv_nom)) * 10;
            S = max(0, min(S, 1));  % 强制S(k)在0~1之间（文献图6中S(k)最大为1）
        end
    else
        % ΔU=0时G和S无意义，赋默认值
        G = 0;
        S = 0;
    end

    %% 3. 严格按照流程图的分支逻辑
    if abs(DeltaU) < eps  % ΔU(k) = 0 的情况
        if abs(DeltaI) < eps  % ΔI(k) = 0
            Uref = Uref_prev;  % 保持Uref不变
        else  % ΔI(k) ≠ 0
            if DeltaI > 0      % ΔI(k) > 0
                Uref = Uref_prev + DeltaUref;  % 增加Uref
            else              % ΔI(k) < 0
                Uref = Uref_prev - DeltaUref;  % 减少Uref
            end
        end
    else  % ΔU(k) ≠ 0 的情况
        if abs(G) < eps       % G(k) = 0
            Uref = Uref_prev;  % 保持Uref不变
        else  % G(k) ≠ 0
            if G > 0          % G(k) > 0
                Uref = Uref_prev + S * DeltaUref;  % 增加Uref，步长为S×ΔUref
            else             % G(k) < 0
                if S < 1     % S(k) < 1
                    Uref = Uref_prev - S * DeltaUref;  % 减少Uref，步长为S×ΔUref
                else         % S(k) ≥ 1
                    Uref = Uref_prev - DeltaUref;     % 减少Uref，步长为固定ΔUref
                end
            end
        end
    end

    %% 4. 对Uref进行限幅（防止超出合理范围）
    Uref = max(Umpp_min, min(Uref, 0.8*Uoc));

    %% 5. 更新历史状态
    U_prev = Upv;
    I_prev = Ipv;
    P_prev = P;
    Uref_prev = Uref;

end

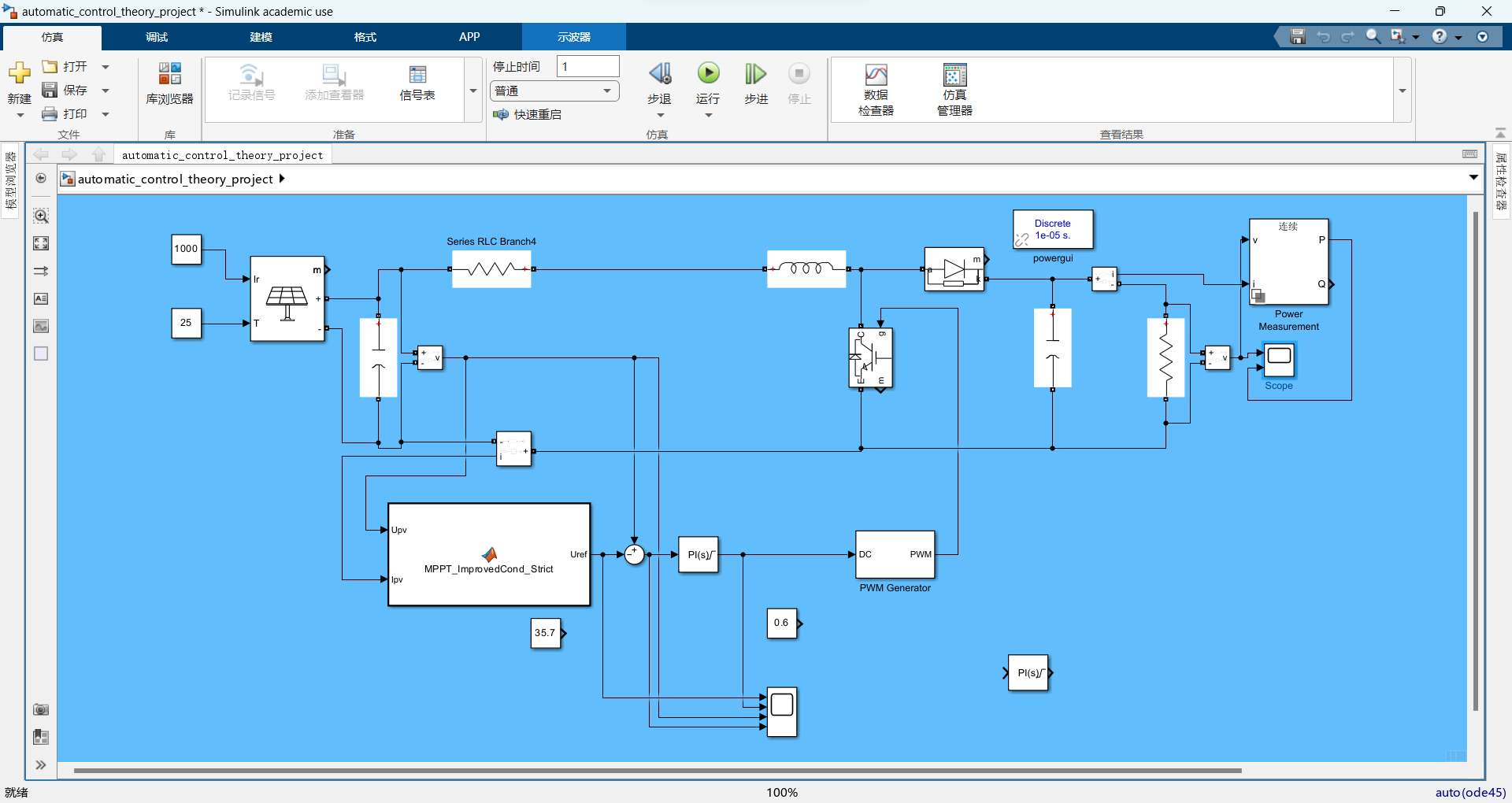

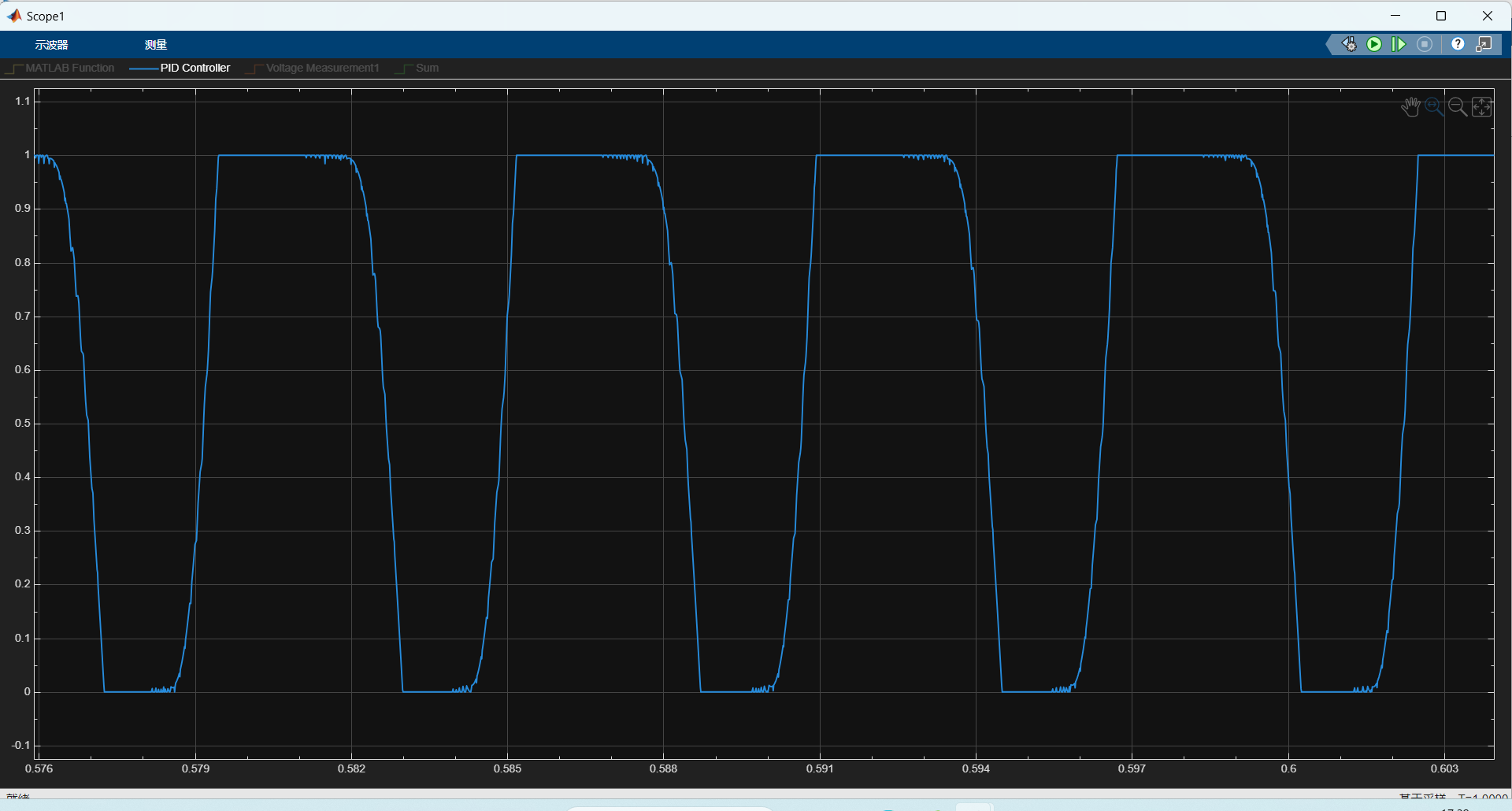

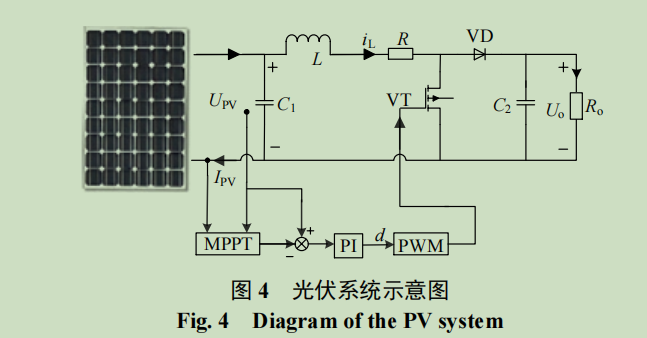

其中boost电路参数和pi参数均参照文献是正常的，不用mppt+pi的时候给定恒定占空比运行正常，加上mppt+pi就不能正常控制达到最大功率点，pi输出0 1显然被限幅了，mppt代码有问题还是设置有问题？希望真人回答不要ai

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

MPPT 仿真问题

你需要在 Simulink 中进行 MPPT 仿真，使用改进型变步长电导增量法。你的 MPPT 代码如下：

function Uref = MPPT_ImprovedCond_Strict(Upv, Ipv)
    % 严格遵循流程图逻辑的改进型变步长电导增量法
    % 输入：
    %   Upv: PV 串联电压
    %   Ipv: PV 串联电流
    % 输出：
    %   Uref: MPPT 输出电压

    % 你的 MPPT 算法逻辑代码
    % ...
end

解决方案

1. 在 Simulink 中创建一个新模型，添加一个 S-Function 块，并将你的 MPPT 代码粘贴进去。
2. 在 S-Function 块中设置输入和输出端口，分别对应 Upv 和 Ipv 以及 Uref。
3. 在 Simulink 中添加一个 PV 串联电压和电流的源块，连接到 S-Function 块的输入端口。
4. 添加一个 MPPT 控制器块，连接到 S-Function 块的输出端口。
5. 在 Simulink 中设置仿真参数，选择合适的仿真时间和步长。
6. 运行仿真，观察 MPPT 控制器的输出电压 Uref。

注意

• 你的 MPPT 代码逻辑需要根据具体的电力电子系统和控制需求进行调整。
• 在 Simulink 中，需要确保所有块的输入和输出端口匹配，避免仿真错误。
