在Proteus中绘制原理图时，单片机AT89C51的Program File为空

Question

具体是在做基于51单片机的频率计，在跟着教程调试数码管的时候发现单片机的Program File缺失。

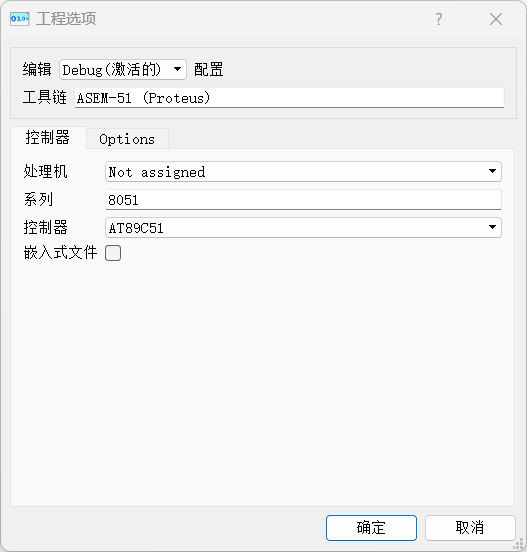

按照已有的解决方案取消勾选嵌入式也无济于事

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Proteus 进行 51单片机（AT89C51） 项目设计时，如果遇到 “Program File”为空 的问题，通常是因为没有正确设置或加载程序文件。以下是一些详细的解决方案和操作步骤，帮助你解决这个问题。

---

✅ 问题分析

• AT89C51 是一款经典的 8051 系列单片机，在 Proteus 中需要通过 .hex 或 .obj 文件 来加载程序。
• 如果你在 Proteus 中运行仿真时发现 Program File 为空，说明你尚未将编译后的程序文件与单片机关联。
• 即使你取消了“嵌入式”选项，也可能因为未正确配置程序文件路径导致问题。

---

🔧 解决方案：详细步骤

1. 确保已编译生成 .hex 文件

• 使用 Keil C51 或其他 51 单片机开发工具编写代码后，必须进行 编译 和 连接 操作。
• 编译完成后，会生成一个 .hex 文件（例如 main.hex），这是 Proteus 所需的程序文件。

重点提示： 必须确保你的代码已经成功编译并生成了 .hex 文件。

---

2. 在 Proteus 中为 AT89C51 设置 Program File

• 打开 Proteus 原理图界面，找到 AT89C51 元件。
• 双击该元件，打开属性窗口。

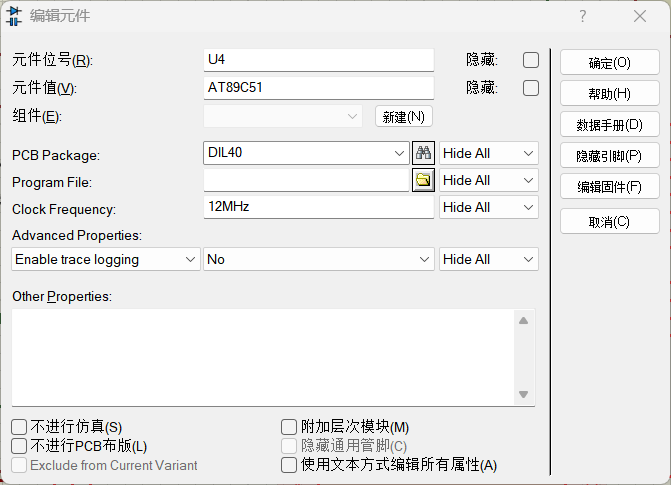

• 在 Program File 一栏中，点击右侧的 ... 按钮，选择你生成的 .hex 文件。
• 确认路径正确后，点击 OK。

重点提示： Program File 必须指向正确的 .hex 文件路径，否则无法加载程序。

---

3. 检查是否设置了正确的仿真模式

• 在 Proteus 中，确保选择了 ISIS 模式（即电路仿真模式），而不是 Ares 模式（用于 PCB 设计）。
• 在 ISIS 模式下，才能对元件进行仿真设置，包括程序文件加载。

---

4. 确认是否启用了仿真功能

• 在 Proteus 主界面中，点击顶部菜单栏的 Simulate > Start Simulation，启动仿真。
• 如果程序文件未加载，仿真可能不会执行任何操作，或者出现错误提示。

---

5. 检查是否遗漏了晶振或其他必要外设

• 51 单片机需要 外部晶振 才能正常运行。
• 确保你已在原理图中添加了 12MHz 晶振 和两个 30pF 电容。
• 如果没有晶振，单片机将无法运行程序。

---

6. 修改代码以支持数码管显示（可选）

如果你是按照教程调试数码管显示，可以参考如下示例代码（基于 51 单片机）：

#include <reg51.h>

#define LED P0

void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 113; j > 0; j--);
}

void main() {
    while(1) {
        LED = 0x00;   // 全灭
        delay(500);
        LED = 0xff;   // 全亮
        delay(500);
    }
}

重点提示： 确保你的代码逻辑正确，并且已成功编译为 .hex 文件。

---

📦 常见错误排查

| 问题 | 解决方案 | |------|----------| | Program File 为空 | 确保已加载正确的 .hex 文件 | | 单片机不运行 | 检查晶振、复位电路是否连接 | | 数码管不亮 | 检查数码管接线、共阴/共阳配置 | | 仿真无反应 | 确保已启动仿真（Start Simulation） |

---

📝 总结

1. 编译生成 .hex 文件
2. 在 Proteus 中为 AT89C51 设置 Program File
3. 确保仿真模式正确
4. 检查晶振等基本电路
5. 验证代码逻辑并重新编译

---

如有需要，我可以提供一个完整的 频率计项目示例，包含 Keil 代码 + Proteus 原理图 + 程序文件配置方法。欢迎继续提问！
