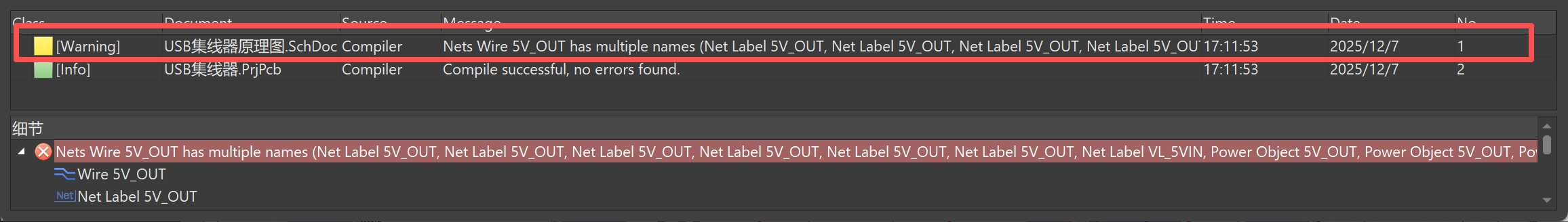

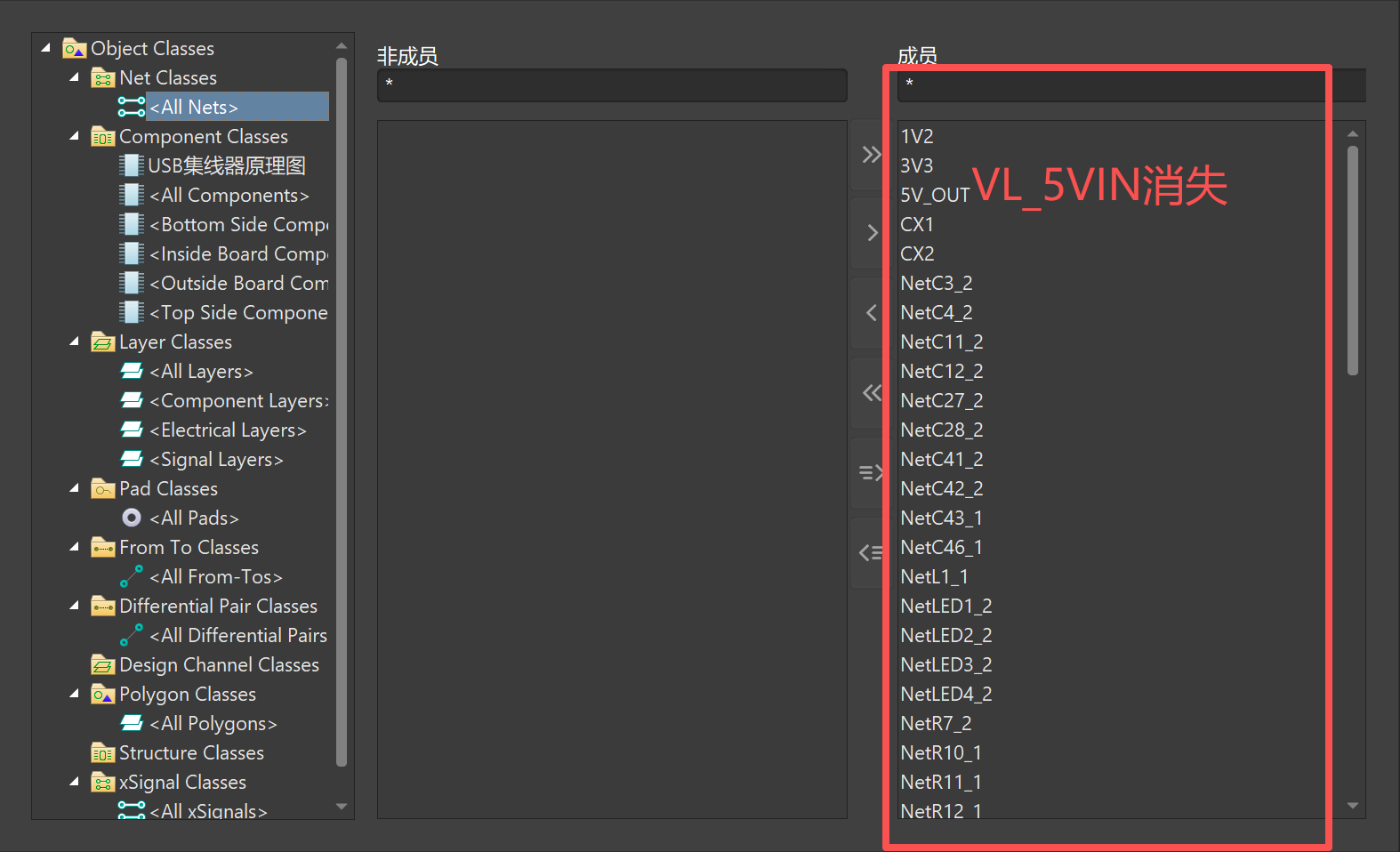

在使用Altium designer20编辑原理图结束,编译时有警告提示网络线缆有多个名称,如果不解决的话在编辑PCB时元器件接口会出现问题,即我原本需要连接的接口消失,在建立PWR类的时候该接口也没有出现



在使用Altium designer20编辑原理图结束,编译时有警告提示网络线缆有多个名称,如果不解决的话在编辑PCB时元器件接口会出现问题,即我原本需要连接的接口消失,在建立PWR类的时候该接口也没有出现



下午好🌅🌅🌅
本答案参考通义千问
在使用 Altium Designer 20 进行原理图设计时,如果在编译(Compile)过程中出现警告提示:“网络线缆有多个名称”(如“Multiple Net Names on a Single Net”),这通常意味着你在原理图中为同一网络(Net)设置了多个不同的网络名称(Net Name)。这种情况会导致在后续的PCB设计中出现**网络连接错误、元器件接口丢失或无法正确识别电源类(Power Class)**等问题。
VCC,另一个引脚也被命名为 5V,但它们属于同一个物理网络。步骤如下:
示例警告信息:
Warning: Multiple Net Names on a Single Net (NetName = "VCC", NetName = "5V") - Net ID 1234
重点: 检查这些网络是否真的应该属于同一个网络,如果是,则需要将其中一个网络名称更改为与另一个相同。
VCC)。VCC、GND)已正确添加到 Power Class 列表中。Power Class:
- VCC
- GND
- 5V
重点: 如果电源类未正确配置,PCB 编辑器将无法识别这些网络,导致接口消失或无法布线。
如果你使用的是 Sheet Symbol 或 Port,请确保它们的 Net Name 与主原理图中的网络名称一致。
修改前:
Port: VCC (Net Name: VCC)
Port: 5V (Net Name: 5V)
修改后:
Port: VCC (Net Name: VCC)
Port: 5V (Net Name: VCC) <-- 修正为与主网络一致
| 步骤 | 内容 | |------|------| | 1 | 检查并修正网络名称冲突 | | 2 | 统一网络名称,确保同一网络使用相同 Net Name | | 3 | 配置 Power Class,确保电源网络被正确识别 | | 4 | 重新编译原理图并更新 PCB | | 5 | 检查总线和网络标签的名称一致性 |
如有具体项目文件或截图,可进一步提供,我可以帮助你直接定位问题所在。
