依据滤波器传递函数如何设计滤波器？

Question

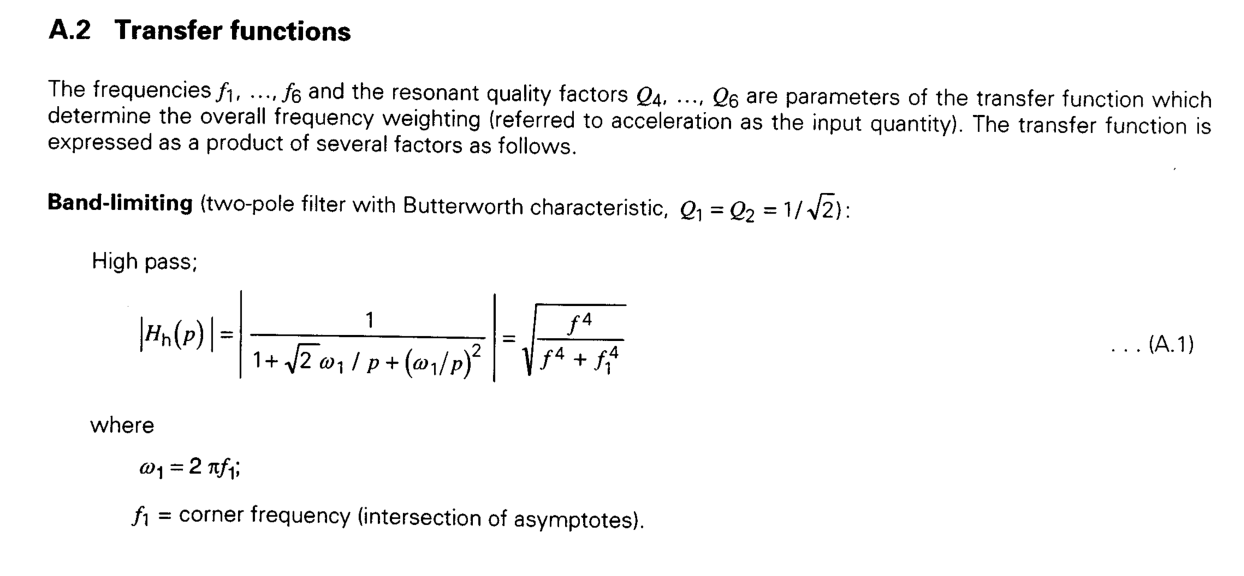

此公式表示什么意思？属于传递函数那种类型？分子分母多项式模型？零极点模型？用matlab如何表示和应用？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

设计滤波器时，依据滤波器的传递函数是关键步骤之一。传递函数是描述系统输入与输出之间关系的数学表达式，尤其在信号处理和控制系统中广泛应用。

---

一、传递函数的意义

传递函数（Transfer Function）表示系统对输入信号的响应特性，通常用 S 或 Z 变换表示：

• 连续时间系统：使用 S 变换，形式为 $ H(s) $
• 离散时间系统：使用 Z 变换，形式为 $ H(z) $

例如，一个低通滤波器的传递函数可能是：

$$ H(s) = \frac{1}{s^2 + 2\zeta\omega_n s + \omega_n^2} $$

这个公式表示的是一个二阶低通滤波器，其特性由阻尼系数 $ \zeta $ 和自然频率 $ \omega_n $ 决定。

---

二、传递函数的类型

1. 分子分母多项式模型

这是最常见的一种形式，表示为：

$$ H(s) = \frac{b_0 s^n + b_1 s^{n-1} + \dots + b_n}{a_0 s^m + a_1 s^{m-1} + \dots + a_m} $$

其中：

• 分子多项式（numerator）表示系统的零点（zeros）
• 分母多项式（denominator）表示系统的极点（poles）

这种形式便于进行代数运算和分析，也常用于 MATLAB 的 tf 函数中。

2. 零极点模型

这种形式直接以零点和极点的形式表示系统，形式为：

$$ H(s) = K \cdot \frac{(s - z_1)(s - z_2)\dots(s - z_n)}{(s - p_1)(s - p_2)\dots(s - p_m)} $$

其中：

• $ z_i $ 是零点
• $ p_i $ 是极点
• $ K $ 是增益

这种形式更直观地反映了系统的稳定性、频率响应等特性。

---

三、如何根据传递函数设计滤波器？

1. 确定滤波器类型

根据需求选择滤波器类型（低通、高通、带通、带阻等），并确定其阶数（如一阶、二阶等）。

2. 推导或获取传递函数

• 若已知性能指标（如截止频率、衰减率等），可以利用设计方法（如巴特沃斯、切比雪夫、椭圆等）推导传递函数。
• 若已有传递函数，可直接用于设计。

3. 验证频率响应

通过绘制幅频响应图（Bode 图）或冲激响应图来验证滤波器是否满足设计要求。

---

四、MATLAB 中的表示与应用

在 MATLAB 中，可以通过以下方式表示和应用传递函数：

1. 多项式模型（Num/Den）

% 定义分子和分母系数
num = [1];        % 分子多项式系数
den = [1 2 1];    % 分母多项式系数

% 创建传递函数对象
H = tf(num, den);

% 绘制 Bode 图
bode(H);

2. 零极点模型（Zero-Pole-Gain）

% 定义零点、极点和增益
z = [-1];         % 零点
p = [-0.5, -0.5]; % 极点
k = 1;            % 增益

% 创建零极点模型
H = zpk(z, p, k);

% 绘制 Bode 图
bode(H);

3. 使用 tf2zp 转换多项式到零极点形式

[num, den] = deal([1], [1 2 1]);
[z, p, k] = tf2zp(num, den);  % 将多项式转换为零极点形式

---

五、总结

✅ 重点内容总结

• 传递函数是描述系统输入与输出关系的数学表达式。
• 分子分母多项式模型是最常用的表示方式，适合 MATLAB 中的 tf 函数。
• 零极点模型更直观，适合分析系统稳定性、频率响应等。
• MATLAB 提供了多种工具（如 tf, zpk, bode 等）来表示和分析滤波器。

---

六、建议操作流程

1. 明确设计目标（如滤波器类型、性能指标等）。
2. 选择合适的传递函数形式（多项式或零极点）。
3. 在 MATLAB 中创建传递函数对象。
4. 绘制频率响应图（Bode 图）。
5. 调整参数以满足设计要求。

---

如果你有具体的传递函数公式，我可以帮你进一步分析其特性，并提供 MATLAB 实现代码。
