AD22的异常问题难以解决

Question

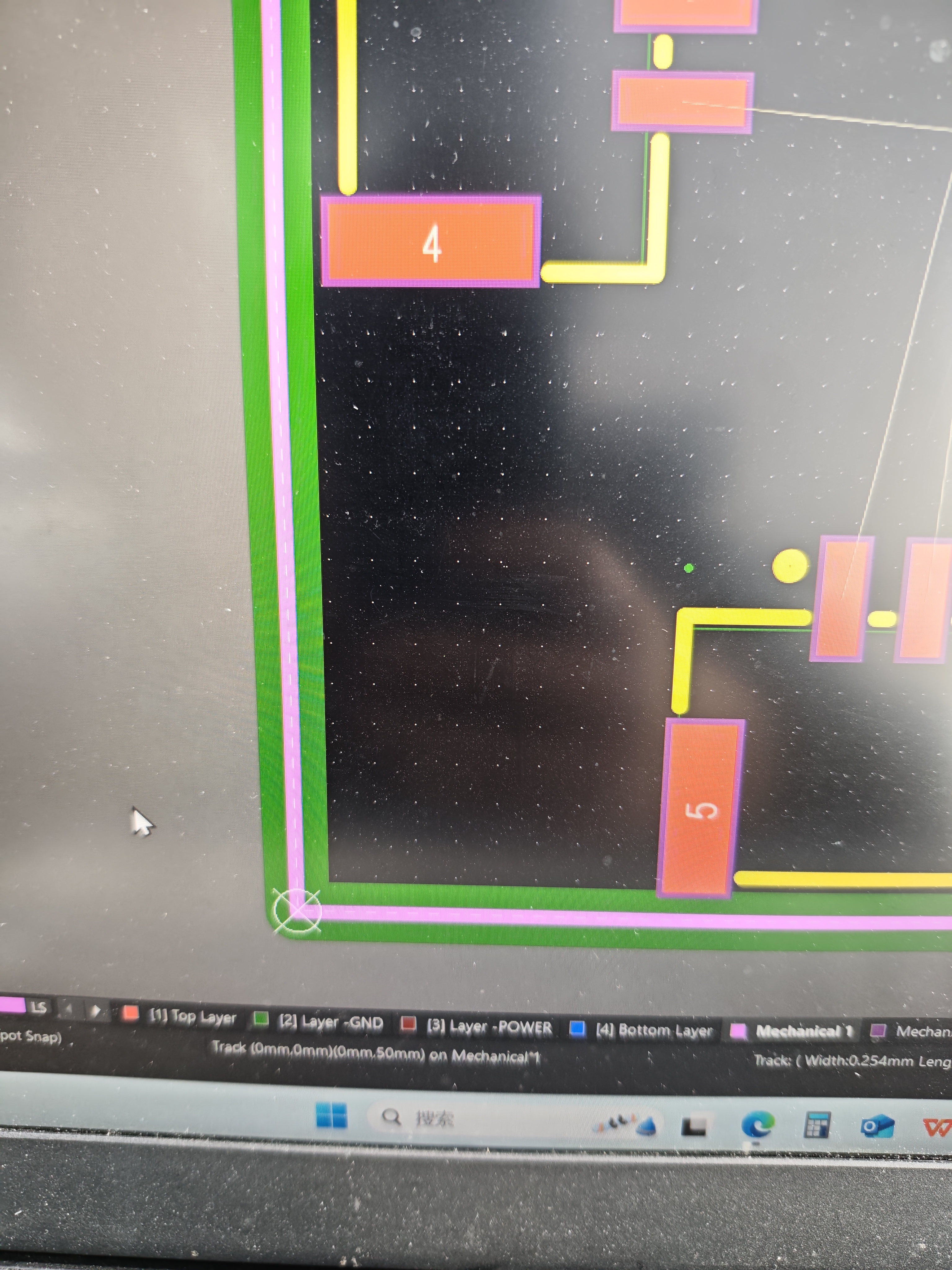

用AD22画PCB四层板，结果边框有异常线覆盖住了，并且更换第二层板的颜色异常线的颜色也随着更换，把边框线删了也不行，怎么解决。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于使用 AD22（Altium Designer 22） 绘制四层板时，边框有异常线覆盖，并且第二层板颜色异常线也跟着变化，即使删除了边框线也无效。这类问题通常与 层设置、板框设置、或设计规则冲突 有关。

---

✅ 问题分析

1. 边框异常线覆盖：可能是由于 板框（Board Shape） 设置不正确，或者在 机械层（Mechanical Layer） 上误画了线条。
2. 第二层板颜色异常线：可能是因为 层颜色配置错误，或者 多层板的层叠设置有问题。
3. 删除边框线无效：说明这些线条可能不是普通图元，而是 由系统自动生成的结构线（如板框轮廓、区域填充等）。

---

🔧 解决方案

1. 检查并修改 板框（Board Shape）

• 操作路径：
  • 打开 PCB 设计文件 → 点击菜单栏 Design → Board Shape → Edit Board Shape。
• 检查内容：
  • 确认是否有多余的线条被误选为板框。
  • 如果存在异常线条，删除它们，然后重新定义正确的板框形状。
• 注意：如果板框是通过 “Polygon Pour” 或 “Region” 创建的，需检查其属性设置。

重点：确保板框只包含实际的物理边界，不要包含任何多余的线条或区域。

---

2. 检查 机械层（Mechanical Layers）

• 操作路径：
  • 在 PCB 编辑器中，点击 Layers 面板 → 查看是否有 Mechanical Layer 1~16 中包含了异常线条。
• 解决方法：
  • 如果发现异常线条，删除 它们。
  • 确保只有需要的机械层（如 Mechanical Layer 1）用于标注和尺寸。

重点：机械层上的线条不会影响电气连接，但会影响显示和输出，建议清理。

---

3. 检查 层颜色配置（Layer Color Settings）

• 操作路径：
  • 右键点击 Layers 面板 → 选择 Layer Stack Manager。
  • 确认各层的颜色是否正确。
• 检查第二层板颜色：
  • 如果第二层是 内层（Inner Layer），请确认其颜色是否被误设为与其它层相同。
  • 可以手动更改颜色以区分不同层。

重点：确保每层颜色清晰可辨，避免混淆。

---

4. 检查 多层板层叠设置（Layer Stack Manager）

• 操作路径：
  • 点击 Design → Layer Stack Manager。
• 检查内容：
  • 确认各层的顺序是否符合你的设计需求（例如：顶层、内层1、内层2、底层）。
  • 确保没有重复或错位的层设置。

重点：层叠设置错误会导致显示异常和布局混乱。

---

5. 检查 区域填充（Polygon Pour）或区域（Region）

• 操作路径：
  • 在 PCB 编辑器中，查看是否有 Polygon Pour 或 Region 被错误地放置在边框上。
• 解决方法：
  • 删除这些区域或调整其边界，使其不覆盖边框线。

重点：区域填充可能会覆盖其他图形，导致显示异常。

---

6. 重新生成板框（Rebuild Board Shape）**

• 操作路径：
  • 在 Board Shape Editor 中，选择 Edit → Rebuild Board Shape。
• 作用：
  • 重新生成板框，清除可能存在的结构错误。

重点：此操作会重置板框，适用于复杂板框问题。

---

🛠️ 示例代码（非必需，但可用于调试）

如果你使用 脚本 来自动化处理板框或层设置，可以参考以下伪代码逻辑：

# 伪代码示例：自动清理机械层上的异常线条
for layer in mechanical_layers:
    for line in layer.lines:
        if is_abnormal_line(line):
            delete(line)

注意：此代码仅为示意，实际 Altium 无直接 Python 接口，需通过 Altium API 或 Scripting 实现。

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | 边框异常线 | 检查并重新编辑 Board Shape，删除多余线条 | | 第二层颜色异常 | 检查 Layer Color Settings 和 Layer Stack Manager | | 删除边框无效 | 确认是否为系统自动生成的结构线，尝试 Rebuild Board Shape | | 机械层干扰 | 清理 Mechanical Layers 中的无关线条 |

---

如你提供具体截图或更详细描述，我可以进一步帮助你定位问题！
