Question

ABAQUS软件网格问题

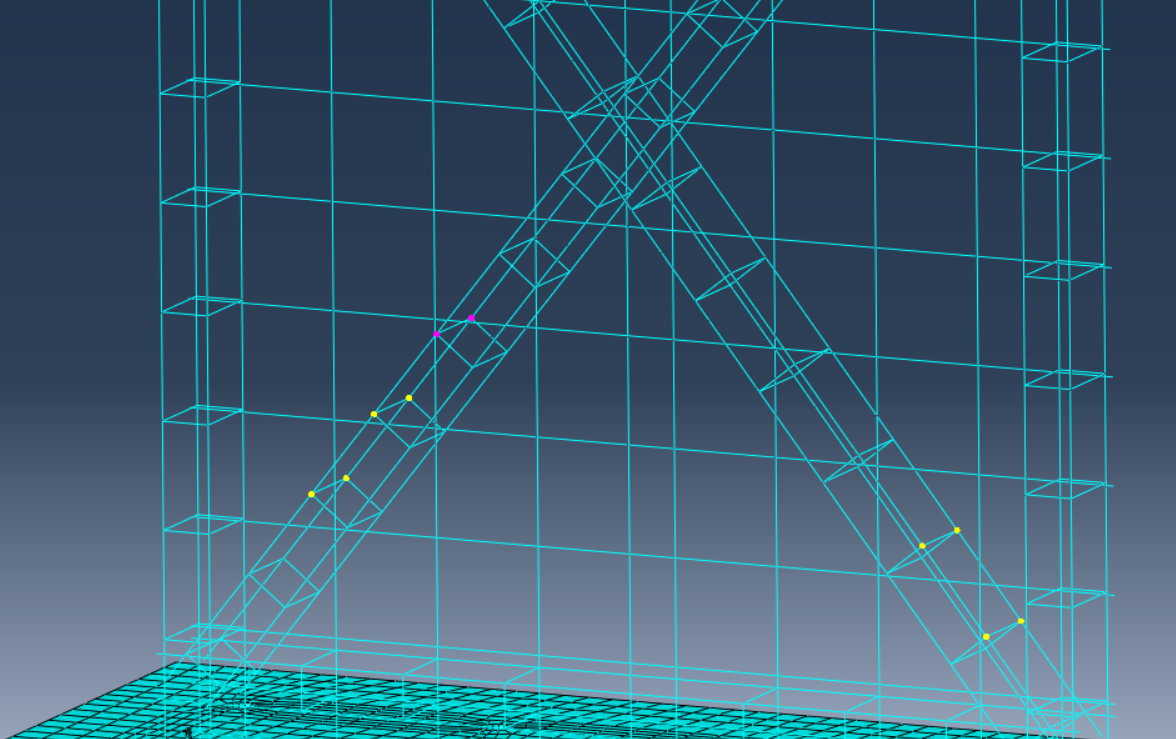

钢筋采用线单元建立，部署材料属性后，装配成钢筋笼，此时单个网格划分T3D2没有报错，将其合并成一个钢筋笼部件之后，网格检查报错。报错位置出现在箍筋拐点处，箍筋是阵列出来的，为什么有的有问题有的没有，应该如何解决这个问题。软件报错如下：2 elements have small or zero length. The elements have been identified in element set ErrElemLenSmallNegZero.

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ABAQUS 进行钢筋笼的建模与网格划分时，出现 “2 elements have small or zero length. The elements have been identified in element set ErrElemLenSmallNegZero” 的错误提示，通常意味着在网格划分过程中，某些单元（尤其是线单元 T3D2）的长度过小或为零，导致无法正确生成网格。

一、问题原因分析

1. 箍筋阵列中存在重合或共线的节点

   • 当你将多个箍筋通过阵列复制后，可能会有部分箍筋的端点与其它箍筋的端点重合，或者在同一位置上形成共线的线段。
   • 在这种情况下，Abaqus 可能会尝试对这些共线的线段进行网格划分，导致生成长度为零的单元。

2. 线单元（T3D2）的几何定义存在问题

   • 线单元需要两个端点来定义，如果两个端点之间的距离过小或为零，就会产生无效的单元。

3. 合并部件后几何关系变化

   • 单独的箍筋可能没有问题，但合并成一个整体后，几何结构发生变化，可能导致某些节点被重复使用或位置异常。

4. 阵列复制时未正确处理几何拓扑

   • 如果你在阵列复制箍筋时没有正确设置偏移量或旋转角度，可能导致部分箍筋的位置不准确，从而引发网格问题。

---

二、解决方案

1. 检查并清理重复或共线的节点

• 操作步骤：

  • 在 ABAQUS CAE 中打开模型。
  • 进入 Mesh 模块。
  • 选择 Tools > Check Geometry 或 Tools > Check Mesh。
  • 查看是否有重复或共线的节点。
  • 使用 Tools > Edit Node 删除或调整重复节点。

• 重点提示：
  **重复或共线的节点是导致网格问题的主要原因之一。

2. 手动调整箍筋的排列方式

• 操作步骤：

  • 不要完全依赖阵列功能，而是手动布置每根箍筋，确保它们之间有一定的间距。
  • 如果必须使用阵列，可以适当增加偏移量或调整旋转角度，避免节点重叠。

• 重点提示：
  **合理控制阵列参数，避免几何重叠是关键。

3. 检查线单元的定义是否正确

• 操作步骤：

  • 在 Part 模块中，检查每个箍筋的线单元是否由两个明确的端点构成。
  • 确保每个 T3D2 单元的两个端点之间有合理的距离。

• 重点提示：
  **线单元的几何定义必须准确，否则会导致网格划分失败。

4. 修改网格划分策略

• 操作步骤：

  • 在 Mesh 模块中，选择 Mesh > Seed Edge，对有问题的边进行细化或调整种子分布。
  • 使用 Mesh > Assign Element Type 设置合适的单元类型（如 T3D2）。
  • 尝试使用 Mesh > Partition 对复杂区域进行分割，以减少网格质量问题。

• 重点提示：
  **合理分配网格密度和使用分区技术有助于提高网格质量。

5. 使用脚本进行自动化检查（可选）

如果你熟悉 Python 脚本，可以编写一个脚本来自动检测并修复重复节点或短长度单元：

from abaqus import *
from abaqusConstants import *
import part
import material
import section
import assembly
import step
import interaction
import load
import mesh
import optimization
import job
import sketch
import visualization
import xyPlot
import displayGroupOdbToolset as dgo

# 获取当前模型
model = mdb.models['Model-1']

# 获取所有节点
nodes = model.rootAssembly.nodes

# 找出重复节点
node_coords = {}
for node in nodes:
    coord = (node.coordinates[0], node.coordinates[1], node.coordinates[2])
    if coord in node_coords:
        print("Duplicate node found at:", coord)
        # 可以在此处添加删除逻辑
    else:
        node_coords[coord] = node.id

# 检查线单元长度
elements = model.rootAssembly.elements
for elem in elements:
    if elem.type == 'T3D2':
        node1 = elem.nodeLabels[0]
        node2 = elem.nodeLabels[1]
        pos1 = nodes[node1].coordinates
        pos2 = nodes[node2].coordinates
        distance = ((pos1[0]-pos2[0])**2 + (pos1[1]-pos2[1])**2 + (pos1[2]-pos2[2])**2)**0.5
        if distance < 1e-6:  # 判断是否为零长度
            print(f"Zero-length element {elem.label} detected between nodes {node1} and {node2}")

• 重点提示：
  **脚本可以帮助你快速定位问题，适用于大规模模型的调试。

---

三、总结

| 步骤 | 内容 | |------|------| | 1 | 检查并清理重复或共线的节点 | | 2 | 手动调整箍筋的排列方式，避免重叠 | | 3 | 确保线单元的定义正确，两个端点间距离合理 | | 4 | 优化网格划分策略，使用分区和细化技术 | | 5 | 使用脚本自动化检查和修复问题（可选） |

---

如果你能提供具体的模型截图或几何结构描述，我可以进一步帮助你定位具体问题所在。
