基于香橙派zero 2w的音频模块怎么设计

Question

设备基于香橙派zero 2w需要内接的扬声器，还需要外接输出音响的接口，外接输出音响后无声在硬件上怎么实现？

Answer 1

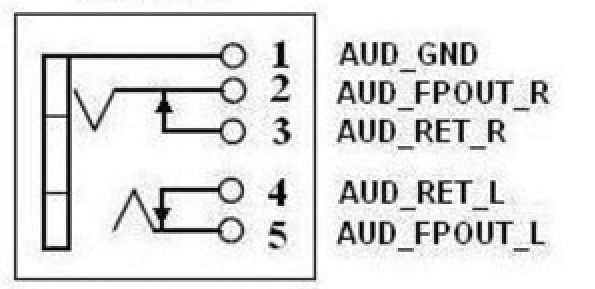

图中是一个普通的双声道耳机插座，这个插座是有开关的。当没插耳机时，2、3；4、5 是短路的，当插上耳机时，2、3；4、5 是开路的。

通过这样的开关，就很容易实现耳机插入时断开内部扬声器；耳机拔出时接通扬声器。普通的收音机的耳机电路都是这样的。
