PCB Editor中使用tool->padstack->modify design padstack

Question

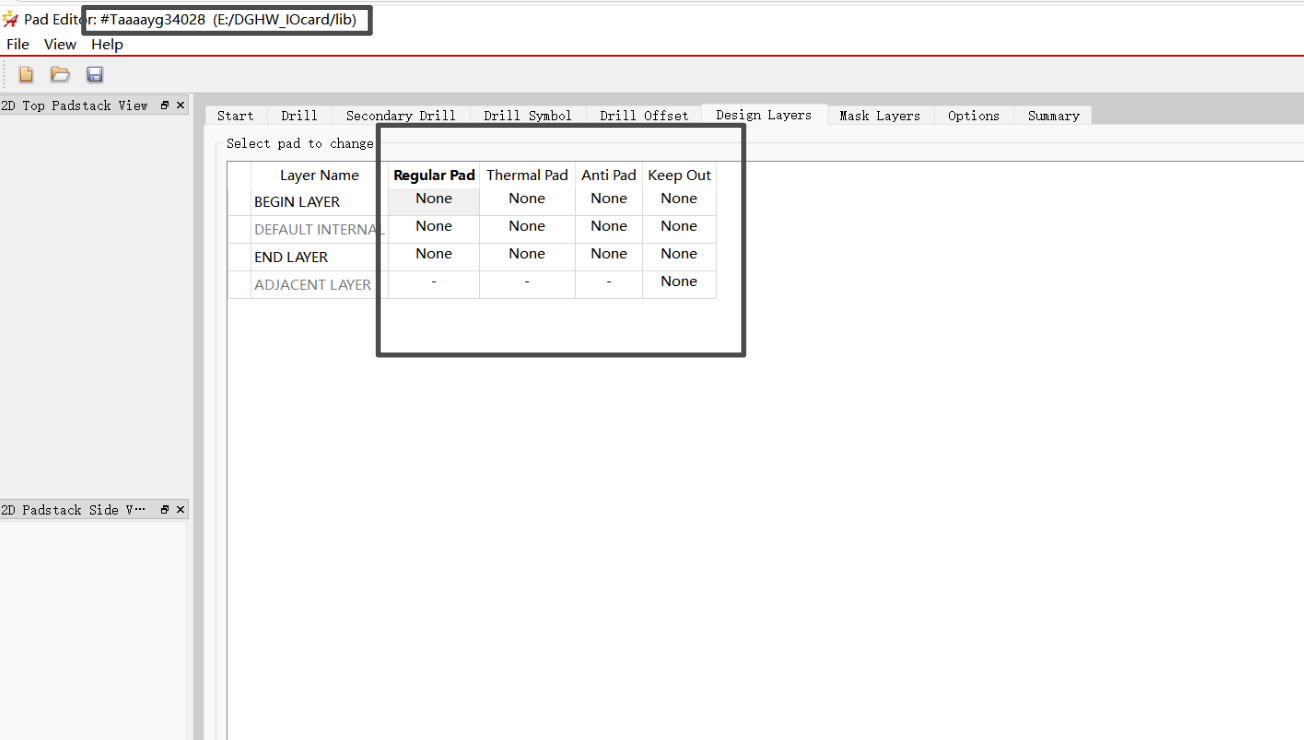

PCB Editor中使用tool->padstack->modify design padstack，在点击某一个焊盘，然后再右击Edit，发现Pad Editor里边没有焊盘尺寸数据

Answer 1

你这情况应该是焊盘库路径没配对，PCB Editor没找到对应的.pad文件。先去Setup→User Preferences→Paths→Library里把焊盘所在文件夹加到padpath里，重启软件试试。要是还不行，直接用Padstack Editor打开焊盘文件看看是不是坏了，坏了就重画一个再关联回去就行。
