背景是去医院看病开药 初步设计了er图 这个闭环需要消除吗

Question

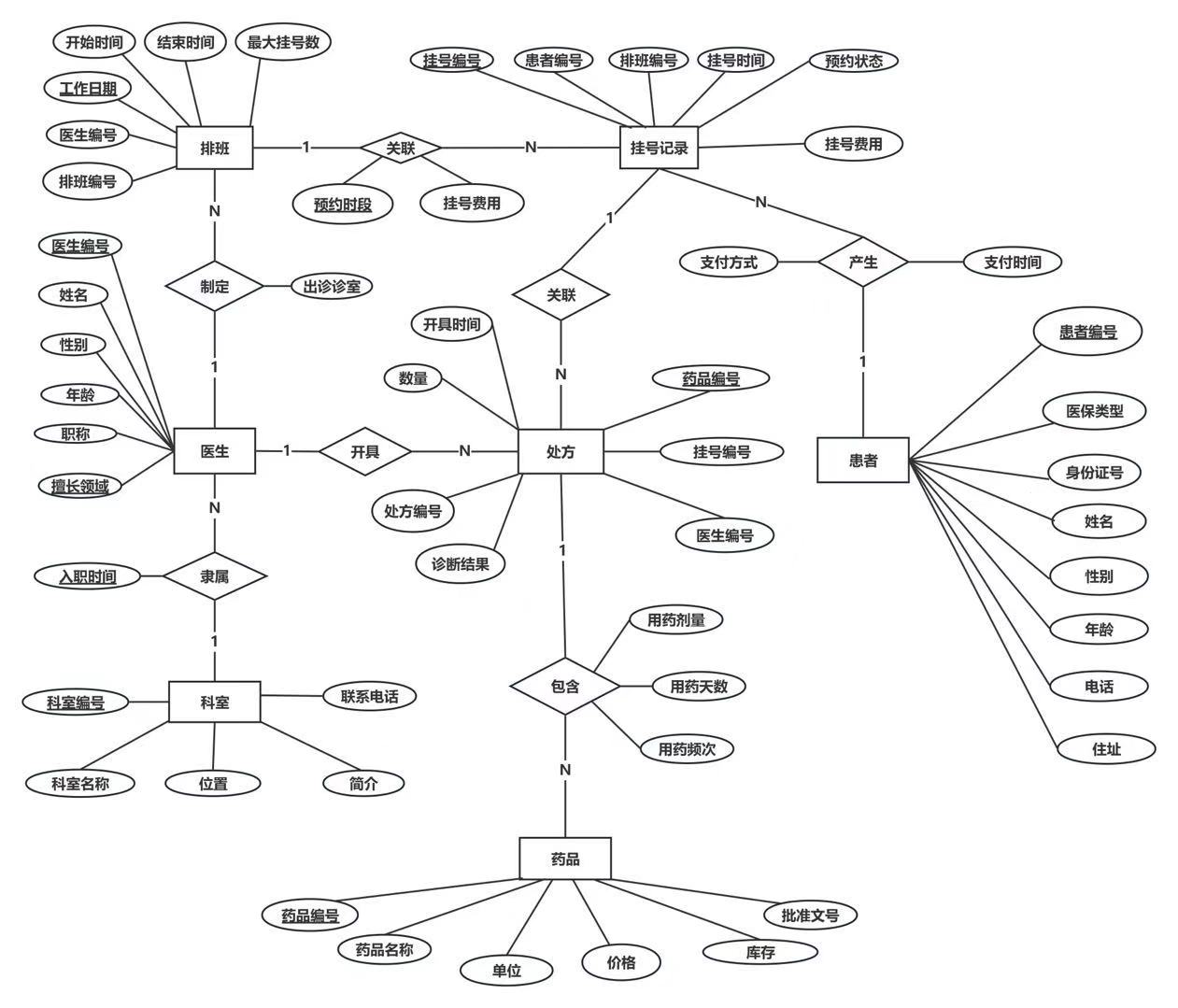

背景是去医院看病开药 初步设计了er图 这个闭环需要消除吗？这样画e图正确吗？有没有什么建议？

Answer 1

你这图现在最大的问题是符号用错了——像“关联”“开具”这些其实是“关系”，得用菱形画，不是现在的椭圆/矩形（椭圆是属性、矩形是实体、菱形才是关系）。

闭环不用消，业务里本来就会有挂号→处方→医生→排班这种循环，合理的。

建议先把实体、关系、属性的符号掰正，再把重复的“挂号费用”这类属性删一个，最后把“支付方式”“支付时间”拢到“支付”这个实体里（别散着）。
