为什么我的MQ-2烟雾模块没有反应

Question

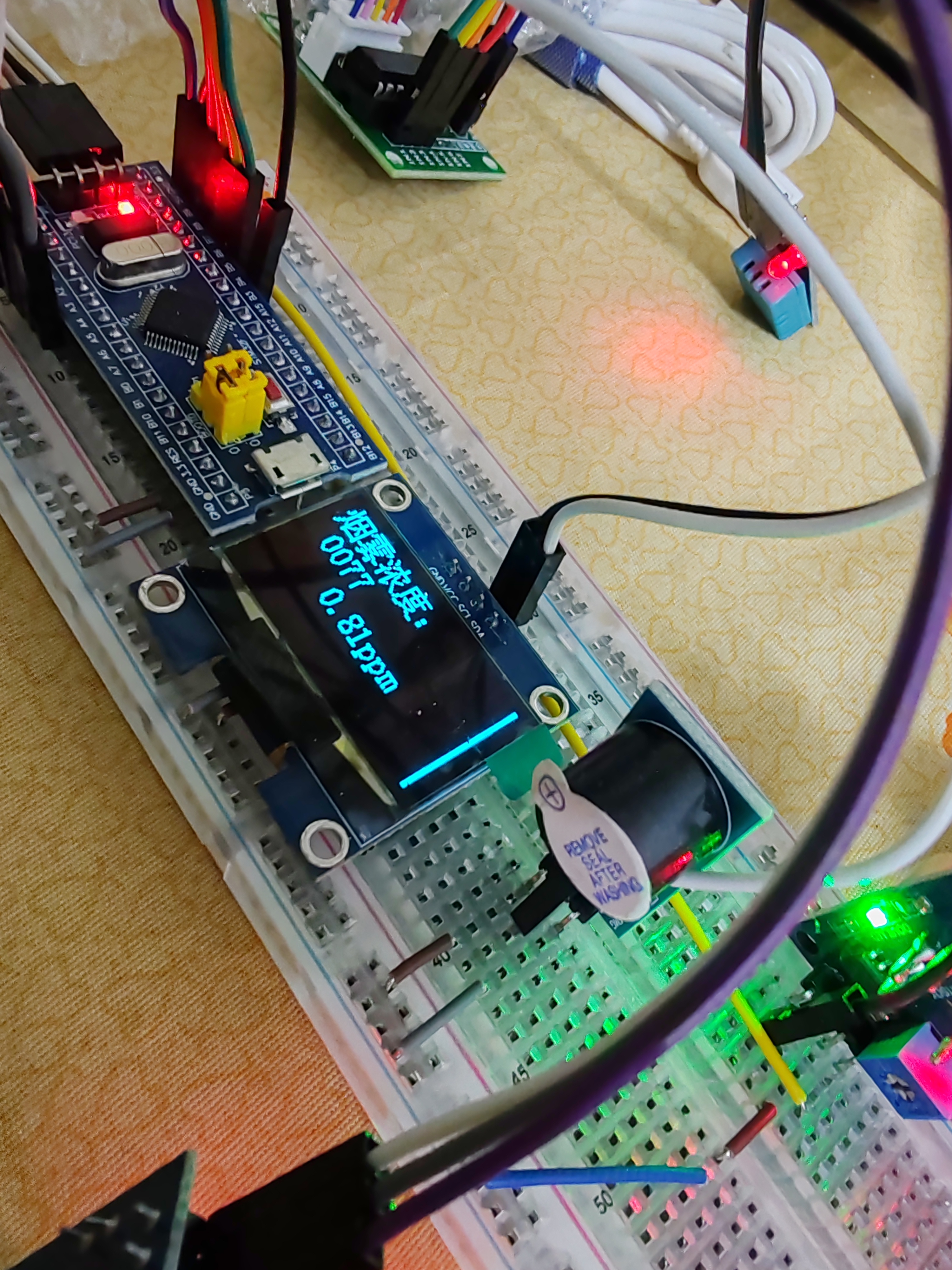

rt，我自己用stm32弄了一个小玩意，里面有用到MQ-2烟雾模块，但是我在使用打火机进行测试的时候，MQ2的DO灯能正常亮起，但是却不能把数值同步到oled上，只是一直在图中的这个数值范围内跳动。有佬遇到过这是什么问题吗？

---

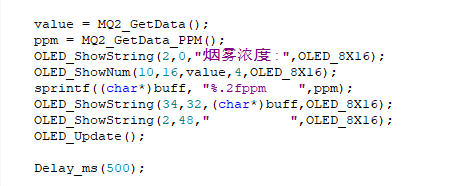

这是while中mq2的代码↓

---

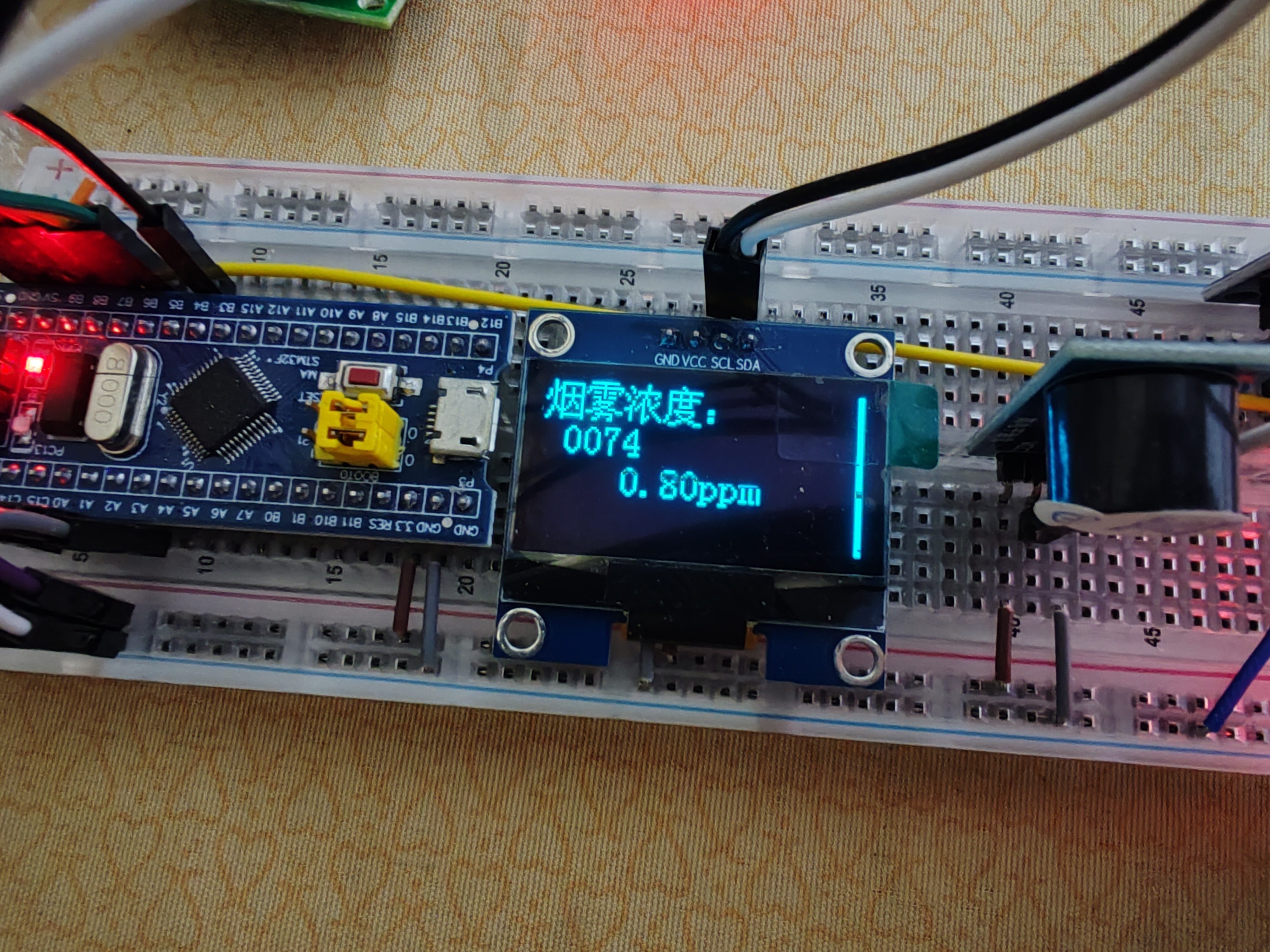

未检测到烟雾时↓

---

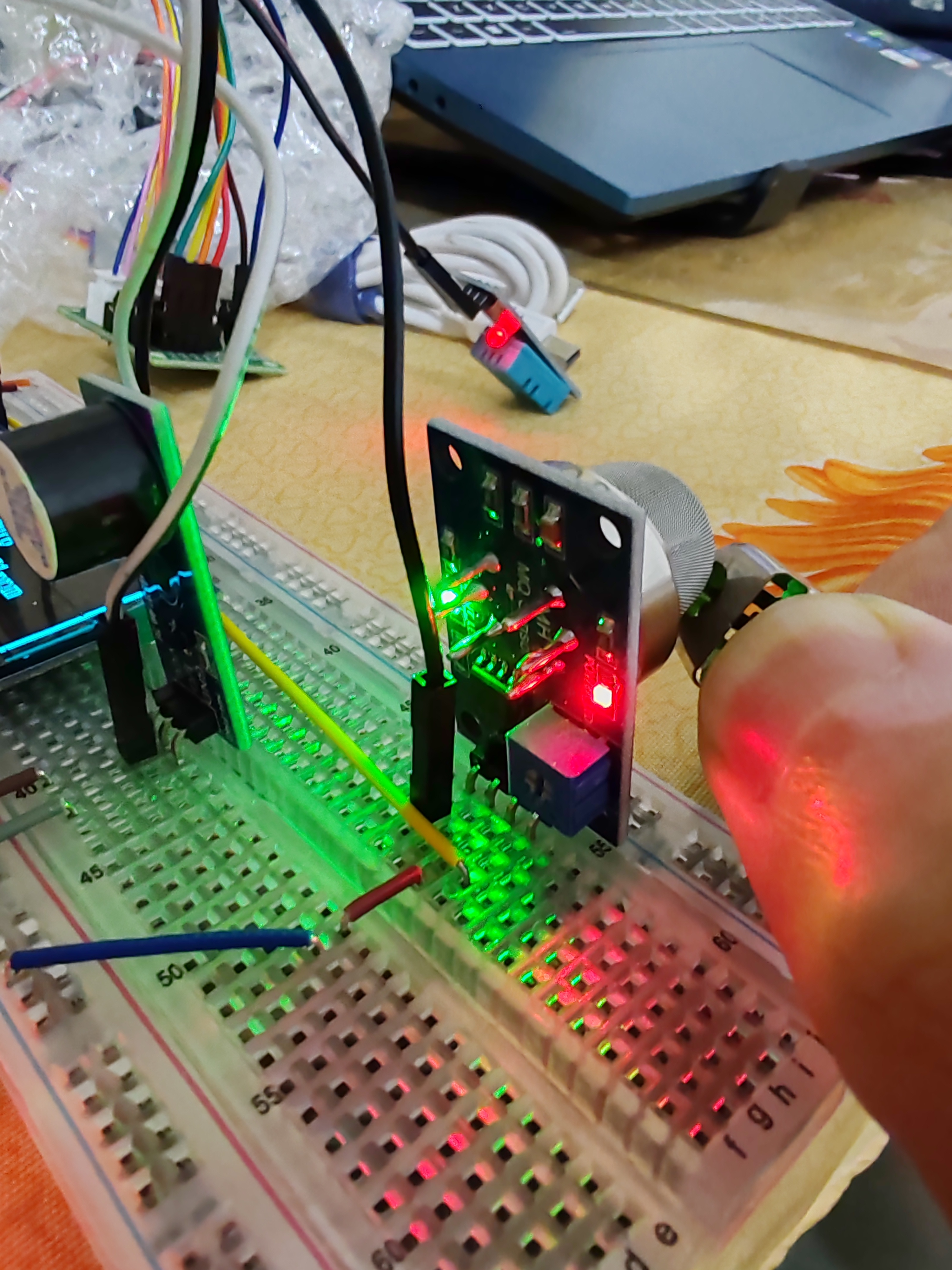

mq2能正常相应↓

---

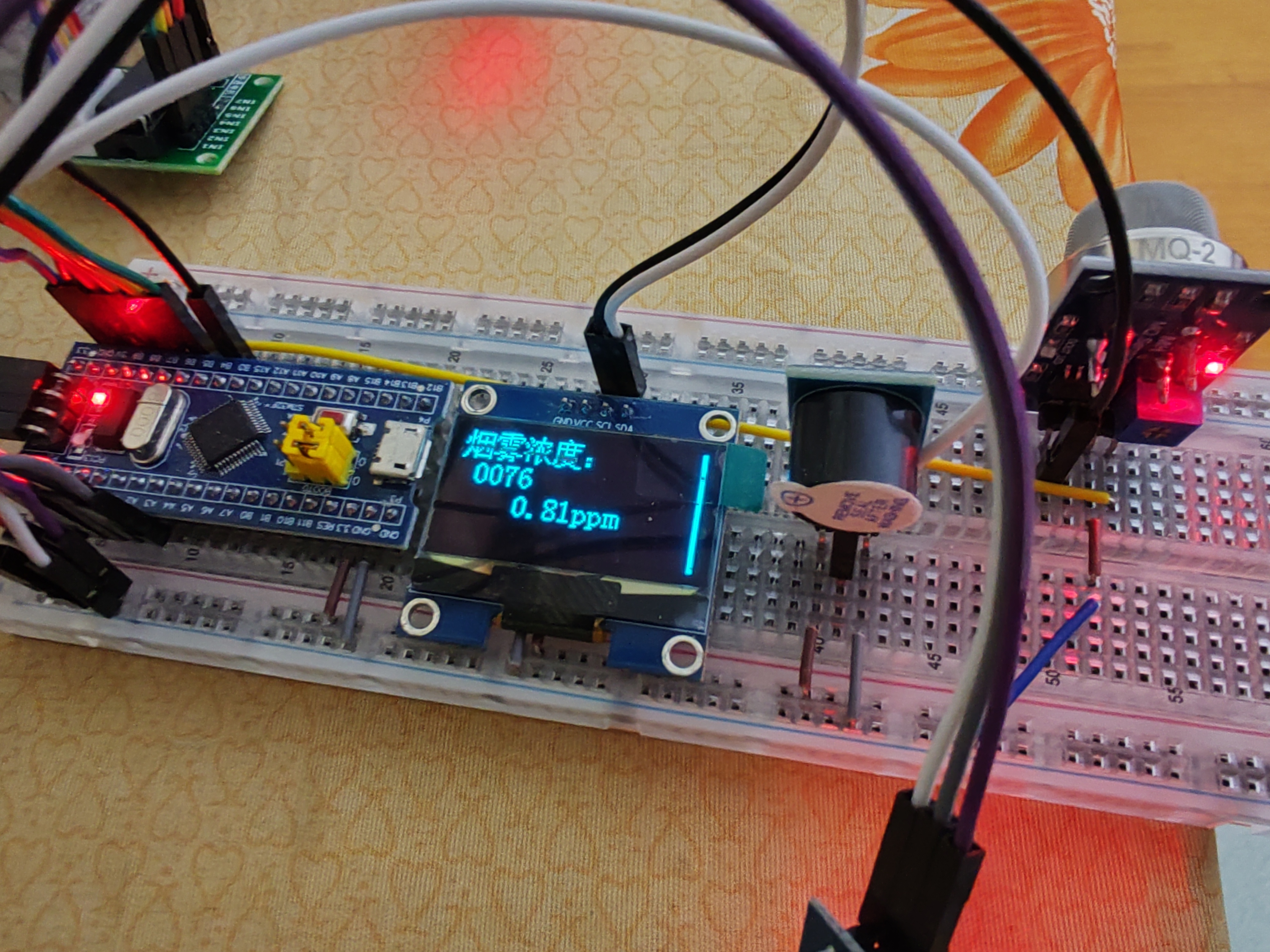

oled无法同步数据↓

Answer 1

看现象和代码，问题应该出在MQ-2的模拟量读取环节——DO灯亮说明模块硬件是好的，但数值没变化是因为没正确读到AO输出的模拟信号：

1. 先查硬件：MQ-2的AO引脚有没有接到STM32的ADC引脚上？要是接错引脚（比如没接AO、接了无关引脚），读出来的就是随机小波动的无效值。
2. 再看代码：MQ2_GetData_PPM()是不是没正确配置ADC通道？比如ADC没使能、通道号写错，导致没读到真实的模拟量。
3. 最后确认函数逻辑：MQ2_GetData_PPM()里计算ppm的公式对不对？要是公式错了，就算读到模拟量也会显示异常。

先优先查AO引脚的接线和ADC配置，这俩是最常见的锅。
