fluent内导入圆柱坐标系的profile文件

Question

fluent内导入圆柱坐标系的profile文件，为何失败呢？
我的模型是一个涡轮进气通道，轴心就是x轴。
inlet的边界条件是随着半径方向而改变的，这是我编写的入口温度的profile（.dat）文件：
((inlet1-gas-tT point 900)
(r
1
2
3 ！一共是900个
)
(theta
1
2
3
)
(x !入口是一个以x为轴心的环形
1
2
3
)
)

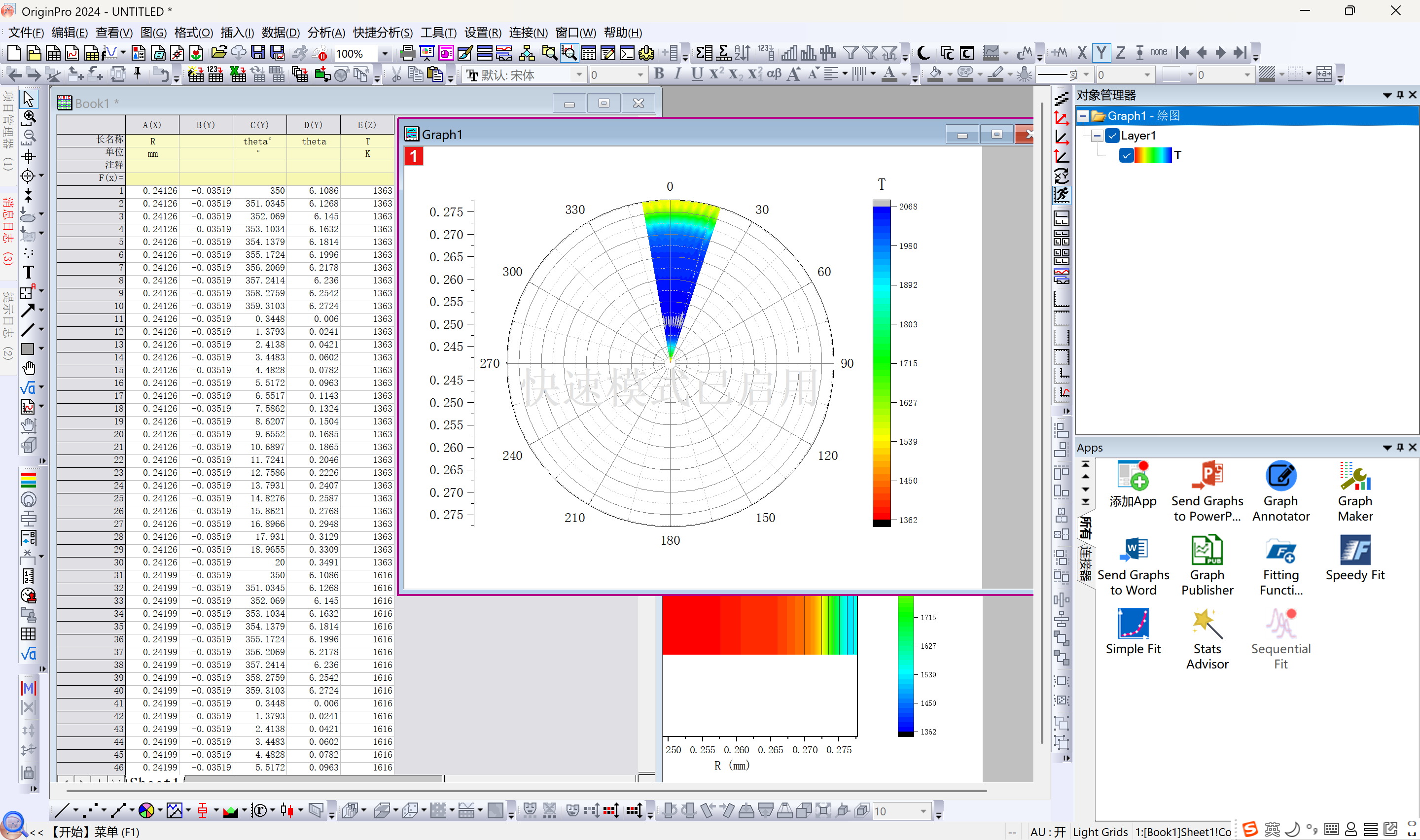

我把数据放进origin里画了一下等高线图，基本上是我的理想状态，如下：

但是当我将这个profile导入fluent里时，查看入口处云图就变成这样：

希望有人帮帮我！！o(╥﹏╥)o

Answer 1

你的Profile文件格式和Fluent对圆柱坐标的要求不匹配，导致导入解析错了。核心问题在这：

1. Fluent的圆柱坐标Profile格式不对：Fluent里圆柱坐标（r,θ,x）的Profile，得用(r theta x)的顺序定义坐标，且每个点要明确对应数值，你现在的格式是“把r、theta、x分开列”，Fluent认不出来——它需要每个点的r/theta/x+参数（比如温度）一一对应，不是单独列数组。

2. 入口是环形，坐标范围错了：你的x坐标写了“1、2、3”，但涡轮入口是环形（x应该是固定值，比如x=0），r是半径范围、theta是角度范围，你x写多个值会让Fluent把入口当成“沿x方向延伸的区域”，不是环形。

改法很简单：

• 把Profile改成“每个点对应（r, theta, x, T）”，比如：

  ((inlet1-gas-tT point 900)
  (r theta x T)
  (1 0 0 1350) ！第一个点：r=1，theta=0，x=0（固定入口x），温度1350
  (2 10 0 1340) ！第二个点：r=2，theta=10，x=0，温度1340
  ... ！剩下898个点按这格式写
  )


• 确保x是固定值（比如入口所在的x坐标），r是半径范围，theta是角度范围。

改完格式，再导入Fluent就能正确映射到环形入口的r-theta面上了。
