电路震荡问题原因查找

Question

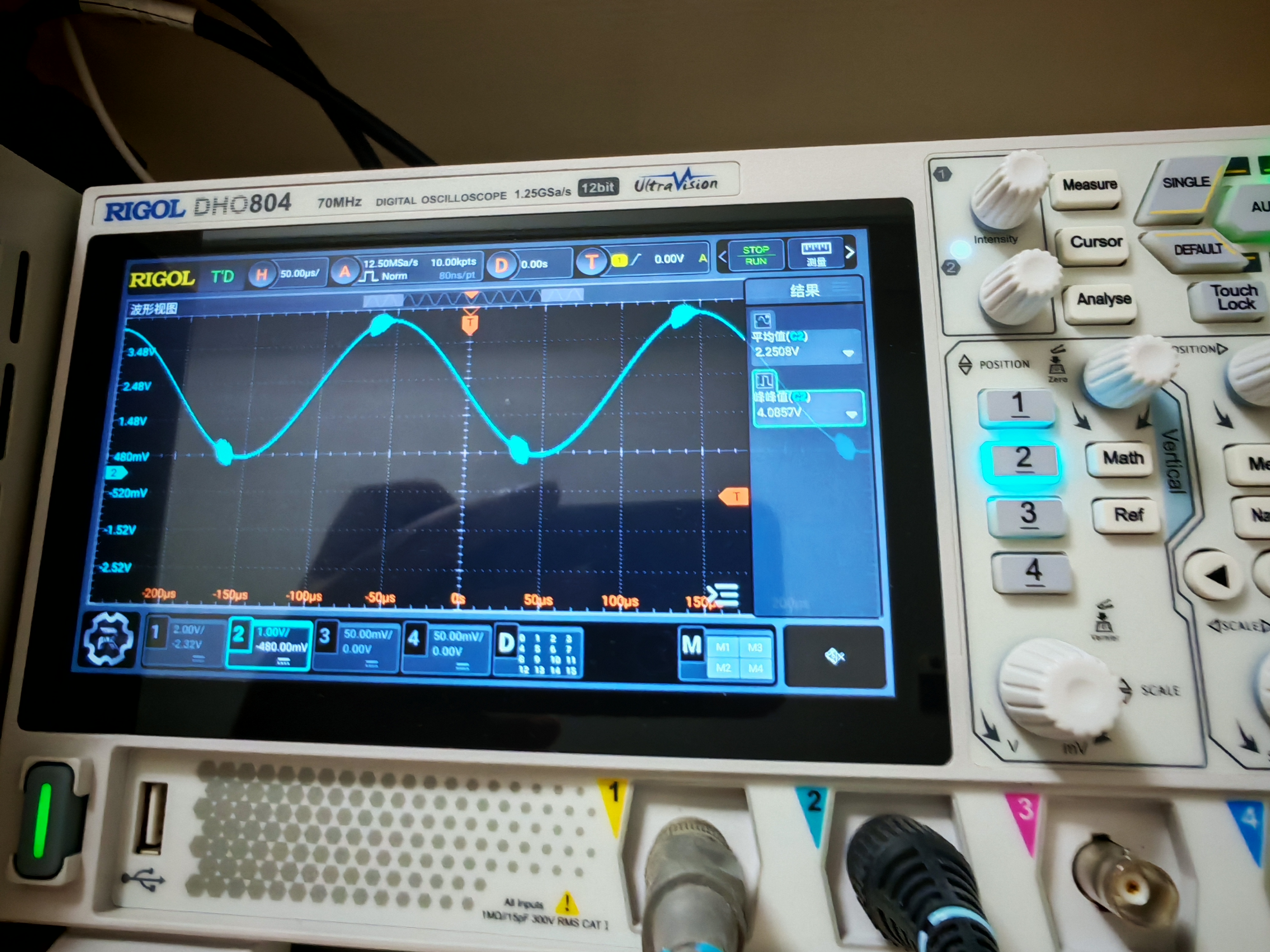

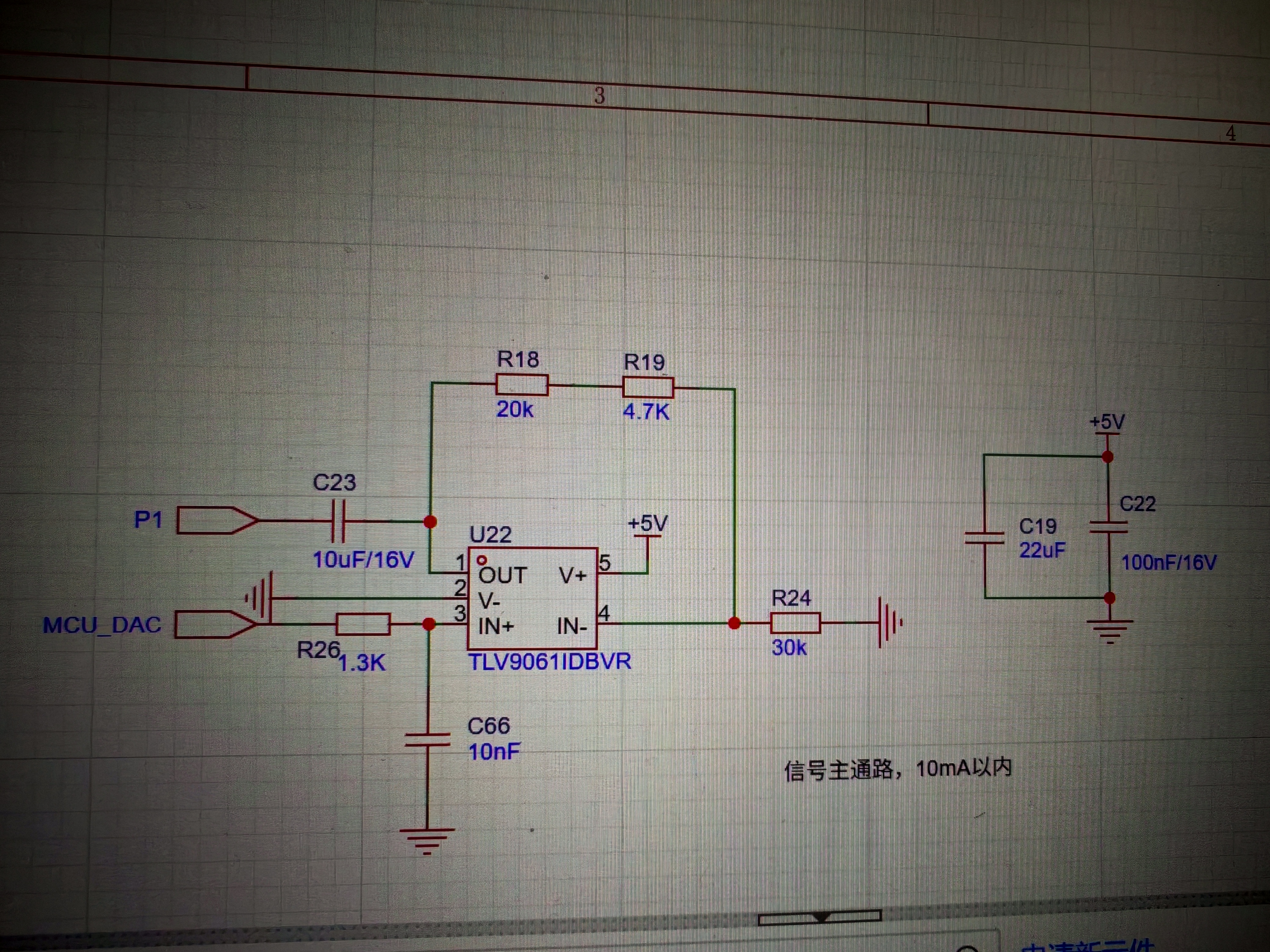

电路如上图所示，MCU_DAC为单片机dac生成的正弦波，经过运算放大后，测量P1点电压值，波形中出现震荡情况，P1上有一个80欧的负载

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

电路震荡问题原因查找

根据你的描述，电路中出现震荡情况，可能原因有以下几点：

1. 负载过大: P1上有一个80欧的负载，这可能导致电路的负载过大，引起震荡。
2. 电路设计问题: 电路的设计可能存在问题，例如电容、电阻的选择不当，导致电路的频率响应不良。
3. DAC输出问题: MCU_DAC输出的正弦波可能存在问题，例如输出电压不稳定，导致电路的震荡。
4. 运算放大器问题: 运算放大器可能存在问题，例如放大倍数不够大，导致电路的信号被压制。

解决方案

1. 减小负载: 尝试减小负载的大小，或者使用更大的电阻来降低负载的影响。
2. 优化电路设计: 重新设计电路，选择合适的电容、电阻来优化电路的频率响应。
3. 检查DAC输出: 检查DAC输出的电压稳定性，确保输出电压稳定。
4. 检查运算放大器: 检查运算放大器的放大倍数，确保放大倍数足够大。

核心代码

// 检查DAC输出电压稳定性
void check_dac_output(void) {
    uint16_t dac_value = 0;
    uint16_t dac_voltage = 0;

    // 读取DAC输出值
    dac_value = DAC_Read();

    // 计算DAC输出电压
    dac_voltage = (dac_value * V_REF) / 4096;

    // 检查DAC输出电压稳定性
    if (dac_voltage < V_MIN || dac_voltage > V_MAX) {
        // 输出警告信息
        printf("DAC输出电压不稳定!\n");
    }
}

// 检查运算放大器放大倍数
void check_opamp_gain(void) {
    uint16_t opamp_gain = 0;

    // 读取运算放大器放大倍数
    opamp_gain = OPAMP_ReadGain();

    // 检查运算放大器放大倍数
    if (opamp_gain < GAIN_MIN || opamp_gain > GAIN_MAX) {
        // 输出警告信息
        printf("运算放大器放大倍数不够大!\n");
    }
}

以上是核心代码部分，具体实现需要根据实际情况进行调整。
