使用昆仑通态老版本屏幕控制多台西门子200smart出现故障？

Question

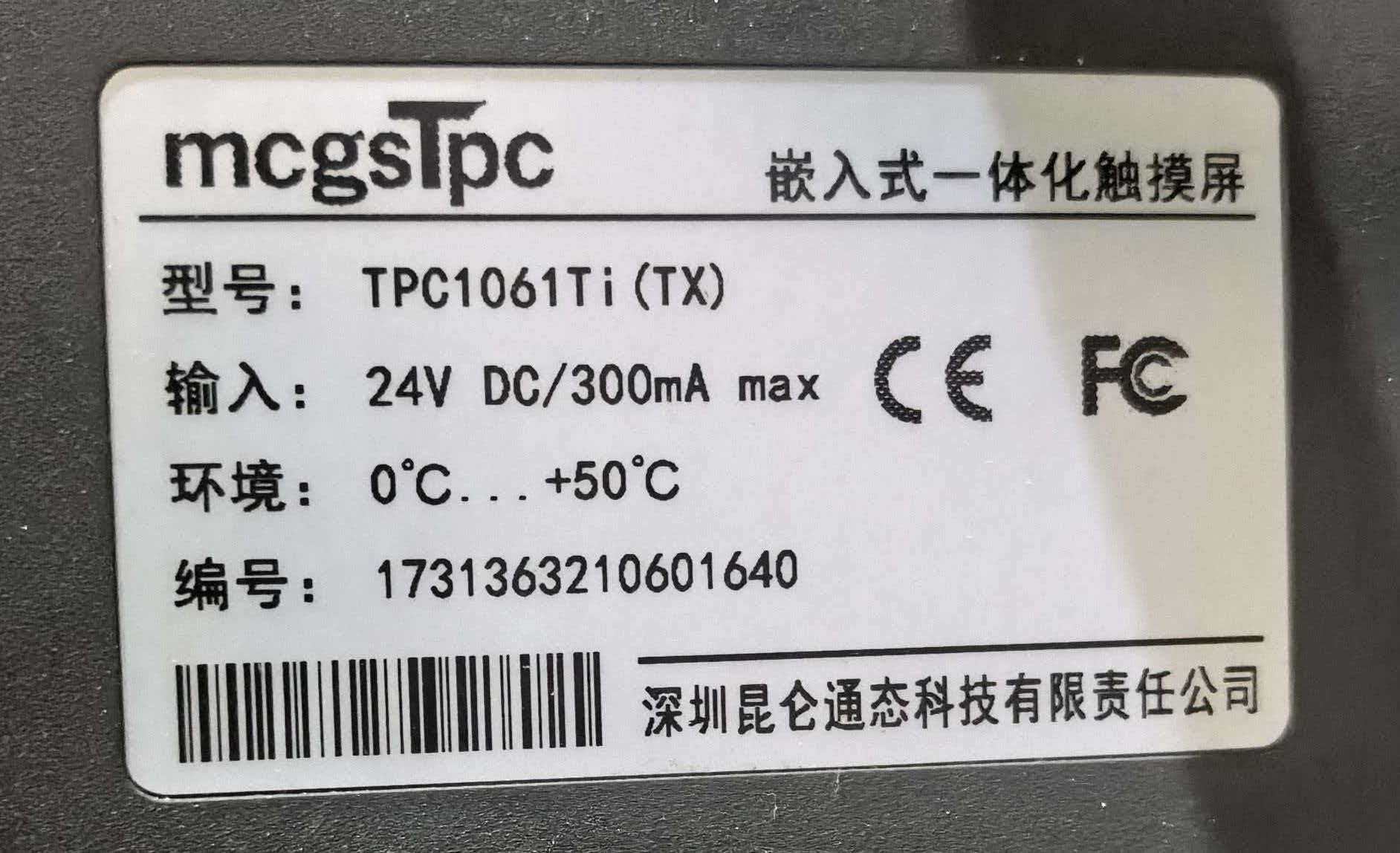

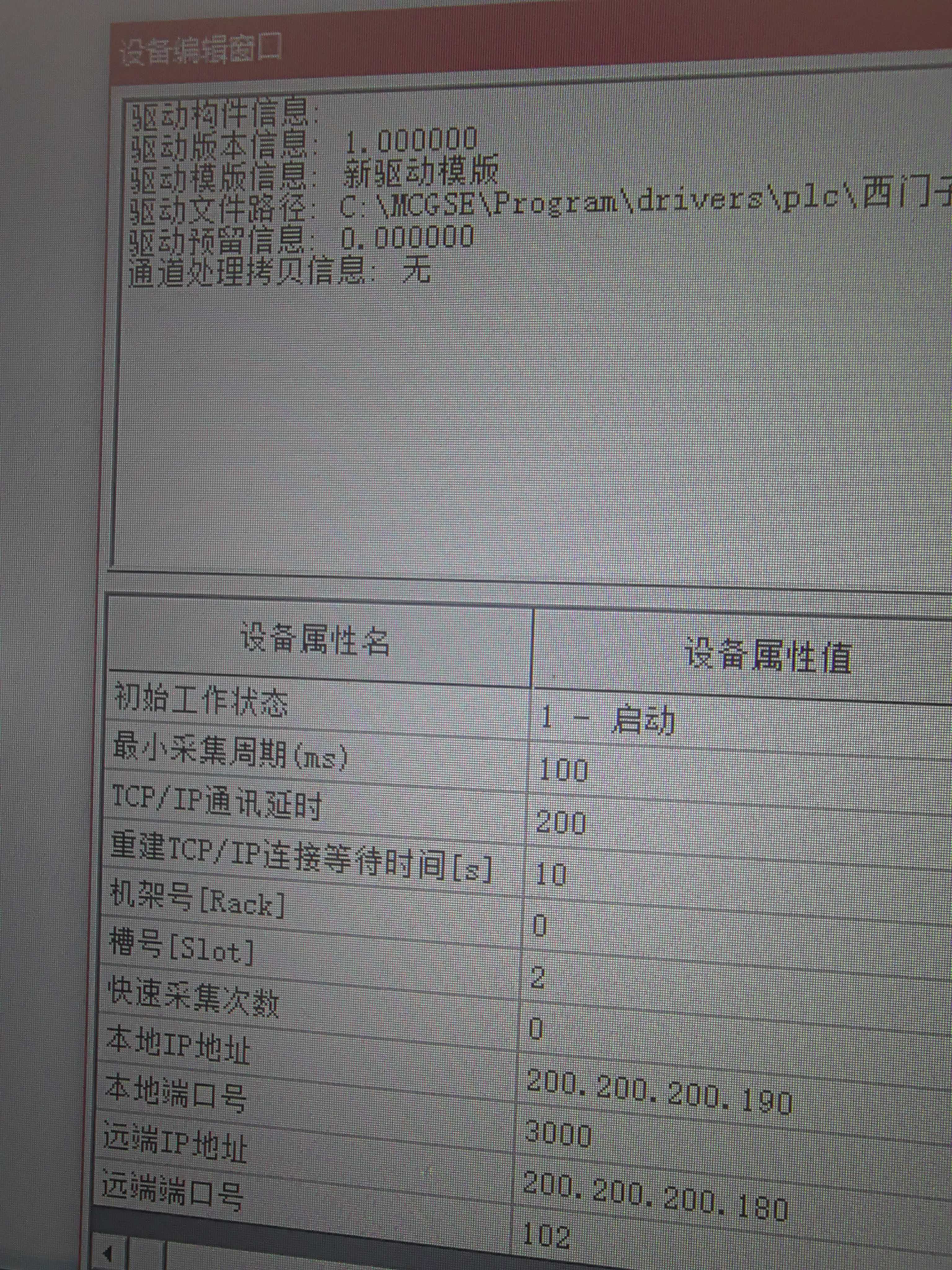

我在使用昆仑通态老版本屏幕，型号为TPC1061Ti（Tx）进行设备组态时，同时组态了两个西门子200smartPLC，两个PLC的IP均在同一网段，但IP不一样。下载程序后触摸屏无法控制两个PLC。目前已经确定是触摸屏和PLC通讯的问题，请问除了修改远程IP还需要修改什么才能正常和两台PLC同时进行通讯？

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

您在使用昆仑通态老版本触摸屏（TPC1061Ti）控制两台西门子S7-200 SMART PLC时，遇到无法同时与两台PLC通讯的问题，这通常是由通讯协议配置、IP地址设置、设备地址分配或软件版本兼容性等多方面因素导致的。以下是详细的解决方案和重点说明：

---

一、问题分析

1. 通讯协议不匹配
   西门子S7-200 SMART 一般使用Modbus TCP或S7协议进行通讯。如果触摸屏不支持S7协议，可能会导致通讯失败。

2. IP地址冲突或配置错误
   虽然两个PLC的IP地址在同一网段，但需要确保它们的IP地址不同、子网掩码相同、网关一致，否则可能导致通讯异常。

3. 设备地址（如站号）未正确配置
   如果触摸屏中未为每个PLC指定唯一的设备地址（如站号），可能造成通讯混乱。

4. 软件版本限制
   老版本触摸屏软件可能对多设备并发通讯支持有限，建议升级到最新版本。

5. 网络连接不稳定或防火墙设置
   确保网络物理连接正常，且没有防火墙或路由器阻止通讯。

---

二、解决步骤

1. 检查并配置IP地址

• 确保两个PLC的IP地址不同且在同一子网内。
  • 示例：
    • PLC1: 192.168.1.10
    • PLC2: 192.168.1.11
  • 子网掩码：255.255.255.0
  • 网关：192.168.1.1

2. 配置触摸屏通讯参数

• 在触摸屏组态软件中，分别添加两个PLC设备，并设置以下参数：
  • 通讯协议：选择 Modbus TCP 或 S7-200 SMART（根据实际PLC支持的协议）
  • IP地址：分别填写两个PLC的IP
  • 端口号：Modbus默认为 502，S7协议默认为 102
  • 设备地址/站号：为每个PLC设置唯一标识（如 1 和 2）

3. 修改触摸屏组态程序

• 在触摸屏画面中，为每个PLC建立独立的变量映射，避免混淆。
• 示例代码（部分伪代码）：

  // 控制PLC1的输出点
  PLC1_Output = [DB1.DBX0.0]  // 假设PLC1的地址为DB1

  // 控制PLC2的输出点
  PLC2_Output = [DB2.DBX0.0]  // 假设PLC2的地址为DB2


4. 升级触摸屏软件版本

• 强烈建议升级至最新版组态软件，以支持多设备通讯功能。
• 如果无法升级，可尝试使用 TPC1061Ti 的最新固件（可通过昆仑通态官网获取）。

5. 测试通讯是否正常

• 使用 Ping命令 测试触摸屏与PLC之间的连通性。
• 使用 Modbus调试工具（如 Modbus Poll）测试PLC是否响应。

---

三、重点注意事项

• **通讯协议必须一致：触摸屏和PLC必须使用相同的通讯协议（如都用Modbus TCP）。
• **设备地址必须唯一：每个PLC需有独立的设备地址或站号。
• **IP地址不能重复：确保两个PLC的IP地址不同。
• **网络环境稳定：避免使用交换机或路由器造成数据包丢失。
• **触摸屏软件版本影响功能：老版本可能不支持多设备并发通讯。

---

四、修改后的代码示例（假设使用Modbus TCP）

// PLC1 通讯配置
IP1 = "192.168.1.10"
Port1 = 502
UnitID1 = 1

// PLC2 通讯配置
IP2 = "192.168.1.11"
Port2 = 502
UnitID2 = 2

// 变量映射
PLC1_M0 = [Modbus_TCP(1, 0x0000)]  // 读取PLC1的M0寄存器
PLC2_M0 = [Modbus_TCP(2, 0x0000)]  // 读取PLC2的M0寄存器

// 控制信号
PLC1_Output = [Modbus_TCP(1, 0x1000)]  // 写入PLC1的输出点
PLC2_Output = [Modbus_TCP(2, 0x1000)]  // 写入PLC2的输出点

---

五、总结

| 问题 | 解决方案 | |------|----------| | IP地址冲突 | 确保两个PLC的IP地址不同且在同一网段 | | 设备地址未设置 | 为每个PLC分配唯一设备地址 | | 通讯协议不一致 | 确认触摸屏与PLC使用相同协议 | | 触摸屏版本过旧 | 升级触摸屏软件或固件 | | 网络不稳定 | 检查网络连接，关闭防火墙 |

---

如果您能提供更具体的组态截图或软件版本信息，我可以进一步帮助您定位具体配置问题。
