AD9833输出波形不正常

Question

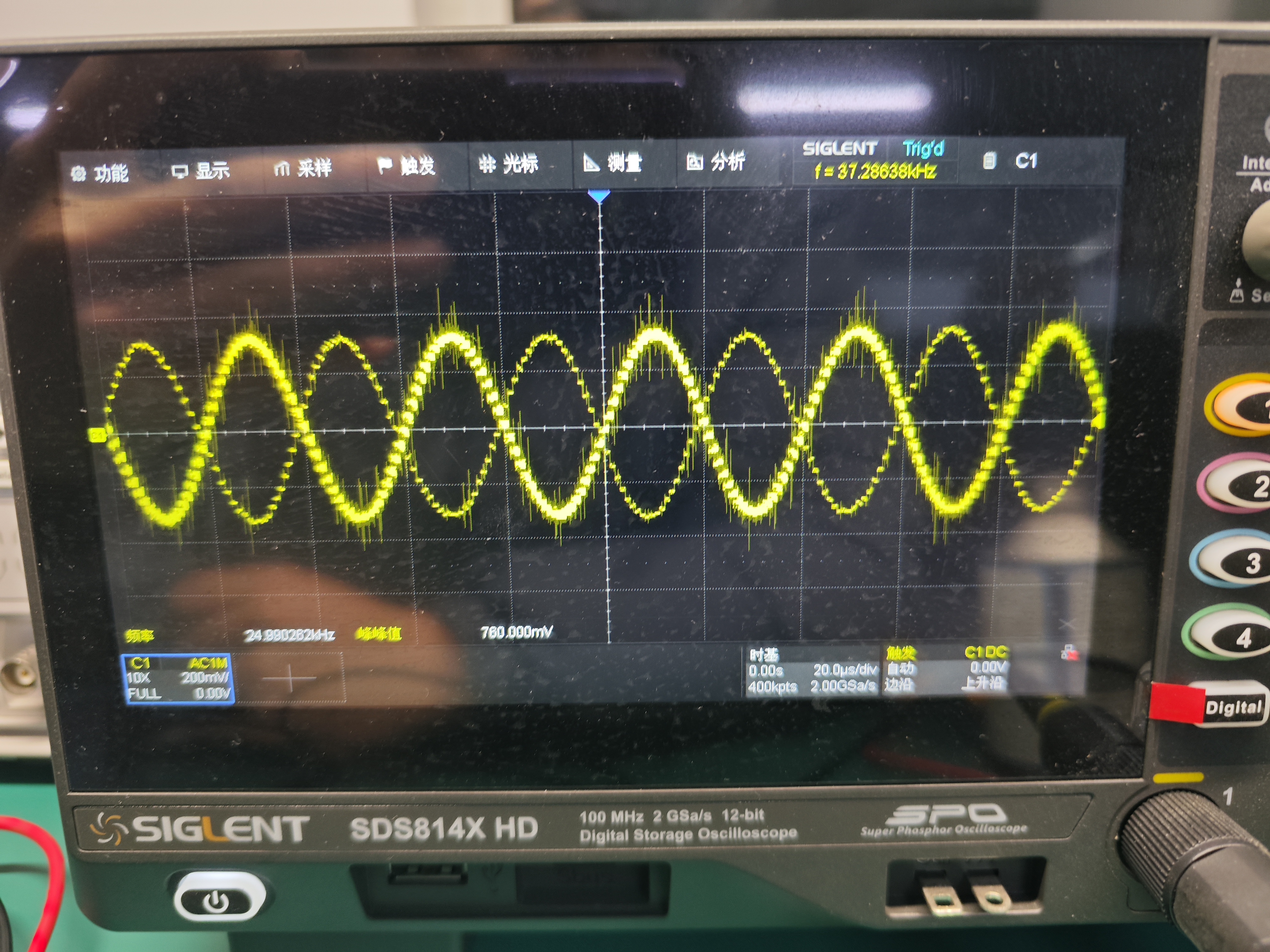

大家好，这是我的ad9833输出，我是用的f103c8t6，外接晶振是1mhz，请问为什么会这样呢？不是一条平滑的线

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

根据你的描述，AD9833输出波形不正常，且不是一条平滑的线。考虑到你使用的是STM32单片机，外接晶振是1MHz，可能的原因包括：

• AD9833的配置问题：请检查AD9833的寄存器设置是否正确，特别是频率寄存器和波形寄存器。
• 时钟分频问题：请检查STM32的时钟分频设置是否正确，确保AD9833的时钟信号是稳定的。
• 硬件问题：请检查AD9833的硬件连接是否正确，确保信号线没有短路或断路。

解决方案

1. 检查AD9833的寄存器设置：
   • 请检查AD9833的频率寄存器（寄存器地址：0x10）和波形寄存器（寄存器地址：0x12）的设置是否正确。
   • 确保频率寄存器的值是有效的，波形寄存器的值是正确的。
2. 检查时钟分频设置：
   • 请检查STM32的时钟分频设置是否正确。
   • 确保AD9833的时钟信号是稳定的。
3. 检查硬件连接：
   • 请检查AD9833的硬件连接是否正确。
   • 确保信号线没有短路或断路。

核心代码

// 检查AD9833的寄存器设置
uint16_t freqReg = AD9833_ReadReg(0x10); // 读取频率寄存器
uint16_t waveReg = AD9833_ReadReg(0x12); // 读取波形寄存器

// 检查时钟分频设置
uint32_t clock = SystemCoreClock; // 获取系统时钟频率
uint32_t ad9833Clock = clock / 2; // 计算AD9833的时钟频率

// 检查硬件连接
uint8_t ad9833Status = AD9833_CheckStatus(); // 检查AD9833的状态

注意

上述代码仅供参考，请根据实际情况进行修改和优化。
