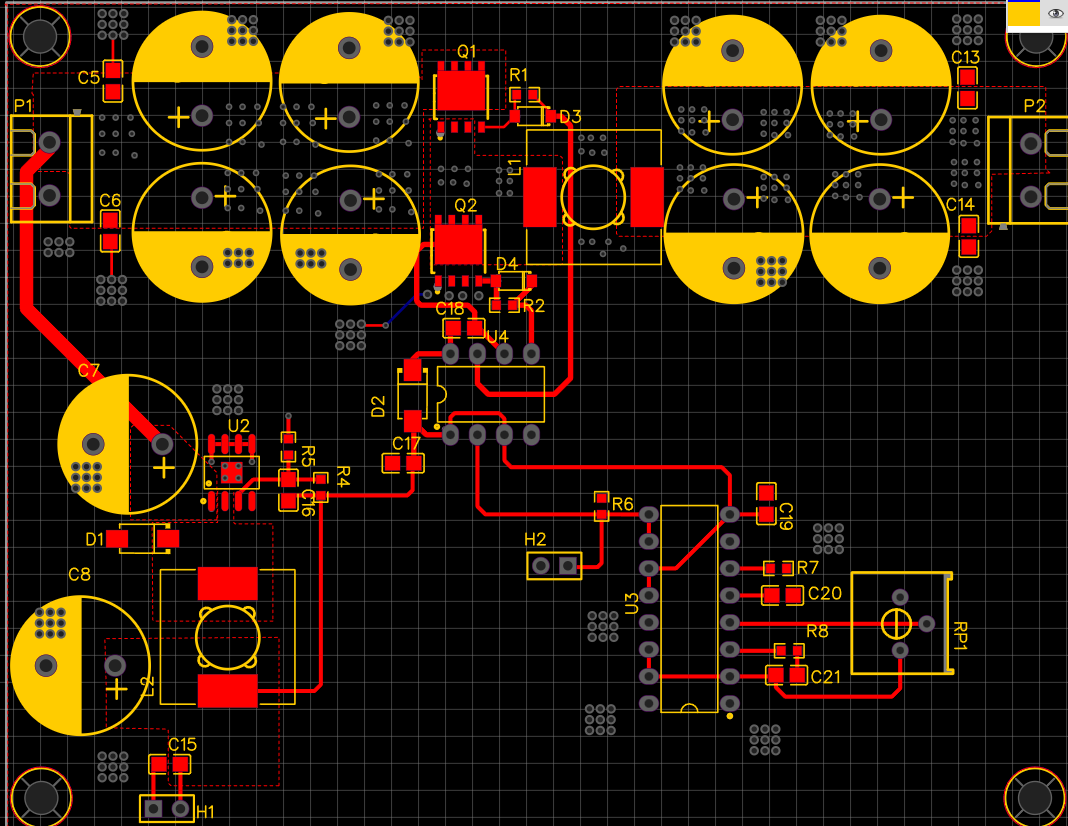

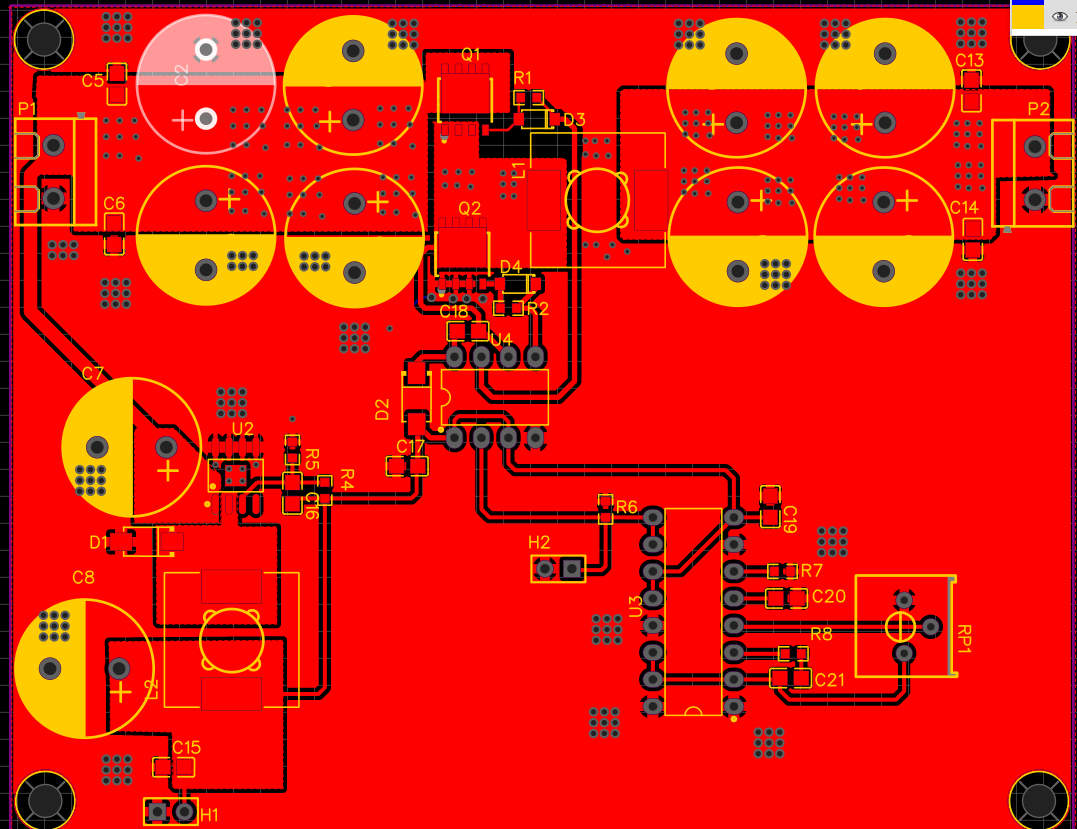

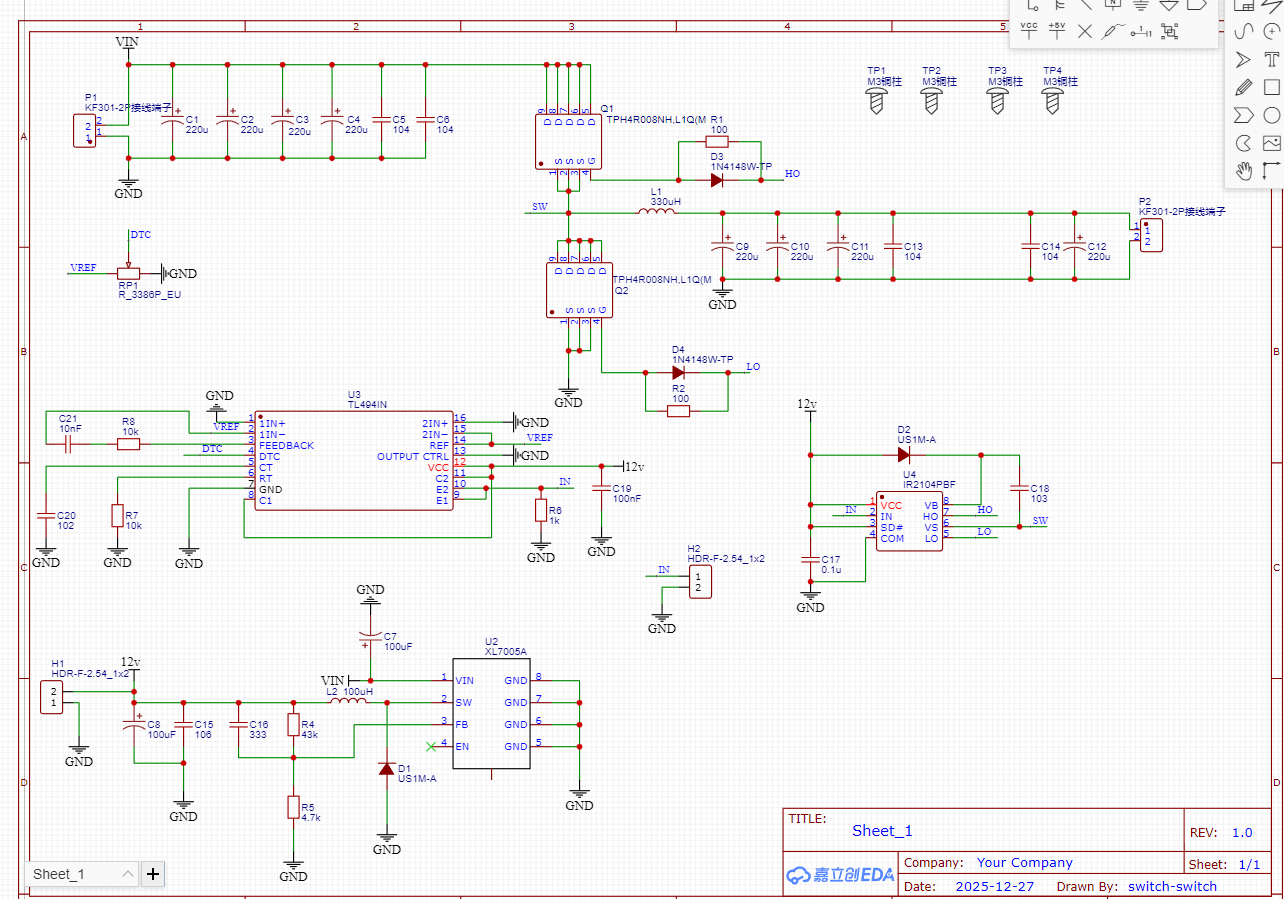

求学电源的看看原理图和pcb有什么需要改进的地方

Question

如标题所说，第一次学习做电源设计，如有问题还请大家指出来，谢谢大家

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

电源设计原理图和PCB改进建议

首先恭喜你开始学习电源设计，这是一个非常有趣且挑战性的领域。以下是一些改进建议：

原理图改进

1. 电源输入过滤: 考虑添加输入过滤器（如滤波器或电容）来降低输入电源的噪声和干扰。
2. 电源输出过滤: 添加输出过滤器（如滤波器或电容）来降低输出电压的噪声和干扰。
3. 电源保护: 考虑添加电源保护电路（如短路保护、过载保护等）来确保电源的安全和稳定。
4. 电源调节: 考虑使用电源调节器（如LDO或Switching调节器）来实现稳定的输出电压。

PCB改进

1. PCB布局: 确保PCB布局合理，避免信号线交叉或干扰。
2. PCB层次: 考虑使用多层PCB来实现更好的电磁兼容性和信号传输。
3. PCB材料: 选择合适的PCB材料（如FR4或 Rogers）来实现更好的电磁兼容性和信号传输。
4. PCB尺寸: 确保PCB尺寸合理，避免过大或过小。

其他建议

1. 电源设计工具: 使用电源设计工具（如LTspice或PSpice）来进行电源设计和仿真。
2. 电源测试: 进行电源测试（如电压测试、电流测试等）来确保电源的稳定和安全。
3. 电源文档: 保持电源设计文档（如原理图、PCB设计、测试报告等）清晰和完整。

希望这些建议能够帮助你改进你的电源设计！
