STM32F103C8T6使用ST-LINKE烧录失败

Question

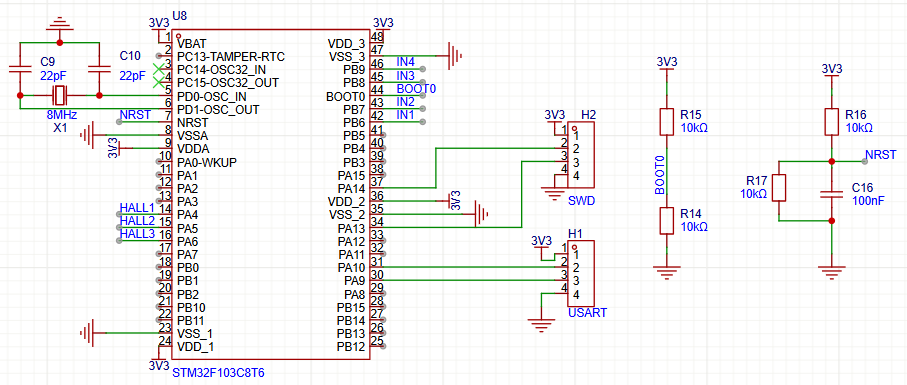

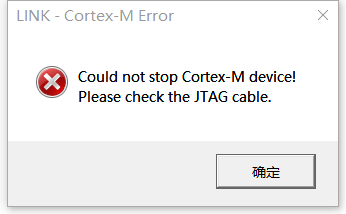

自己画的STM32F103C8T6的板子，由于手上没有开关，所以用R15,R17电阻代替，实际电路板上R15,R17未焊接。在Keil5_MDK中使用ST-LINKE烧录程时出显以下提示，请帮忙，指出问题。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据你描述的情况，STM32F103C8T6 使用 ST-LINK 烧录失败，并且你提到使用 R15 和 R17 电阻代替开关，但实际电路中这两个电阻 未焊接。这可能是导致烧录失败的主要原因。

---

✅ 问题分析

1. ST-LINK 的调试接口（SWD）连接不正常

STM32F103C8T6 使用的是 SWD（Serial Wire Debug） 接口进行烧录和调试。该接口需要连接以下引脚：

• SWDIO（PA13）
• SWCLK（PA14）

如果这些引脚没有正确连接到 ST-LINK 调试器，会导致烧录失败。

注意： 如果你没有焊接 R15 和 R17，而它们原本是用于控制 SWD 引脚的上拉或下拉，那么可能会影响调试信号的稳定性。

---

2. R15 和 R17 的作用

在一些开发板设计中，R15 和 R17 可能被用来控制 SWD 使能 或 复位逻辑，例如：

• R15：可能是 SWDEN 引脚的控制电阻
• R17：可能是 NRST 复位引脚的控制电阻

如果这些电阻未焊接，可能导致：

• SWD 无法启用
• 复位信号不稳定
• 调试器无法识别芯片

---

🔧 解决方案

第一步：检查 SWD 接口连接

确保以下引脚已正确连接到 ST-LINK：

| STM32 引脚 | 功能 | 是否连接 | |------------|----------|----------| | PA13 | SWDIO | ✅ 是 | | PA14 | SWCLK | ✅ 是 | | GND | 接地 | ✅ 是 |

如果你使用的是 ST-LINK/V2，请确认是否使用了正确的 SWD 接口（非 JTAG）。

---

第二步：检查 R15 和 R17 的功能

如果你的电路中没有焊接 R15 和 R17，建议你：

情况一：R15 是 SWDEN 控制电阻

• 如果 R15 未焊接，SWD 可能没有被正确启用。
• 解决方法： 焊接一个 10kΩ 的电阻到 R15 的位置，连接到 VDD 或 GND，根据你的设计需求。

情况二：R17 是 NRST 控制电阻

• 如果 R17 未焊接，复位信号可能不稳定。
• 解决方法： 焊接一个 10kΩ 的电阻到 R17 的位置，连接到 VDD 或 GND，确保 NRST 正常工作。

---

第三步：检查电源和晶振

• 确保 STM32 的 VDD 和 GND 连接正常。
• 检查 外部晶振 是否稳定（如果是使用外部时钟）。
• 如果使用内部时钟（HSI），确保配置正确。

---

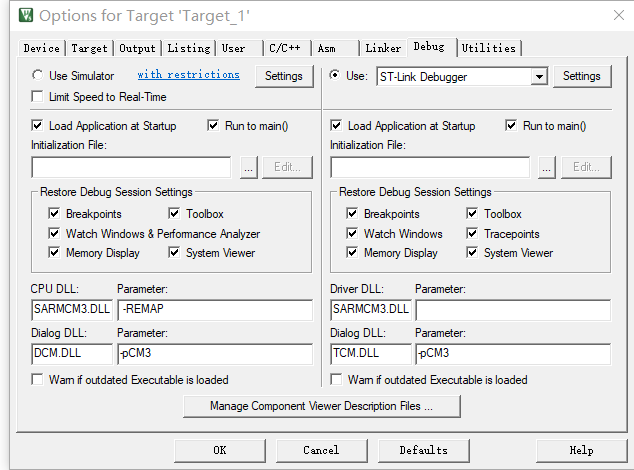

第四步：修改 Keil 配置（可选）

在 Keil MDK 中，确保你选择了正确的 Debug 选项：

1. 打开项目 → Options for Target → Debug
2. 选择 ST-Link Debugger
3. 确认 SWD 模式被选中（而不是 JTAG）

---

第五步：尝试使用其他工具测试

如果 ST-LINK 仍然无法识别芯片，可以尝试：

• 使用 STM32CubeProgrammer 工具进行烧录
• 使用 OpenOCD + GDB 工具链进行调试

---

🛠️ 示例代码（如需重写启动文件或配置）

如果你的程序有错误导致无法烧录，可以参考以下标准初始化代码：

#include "stm32f103x8.h"

int main(void) {
    // 初始化系统时钟
    SystemInit();

    // LED 初始化（假设 PA0 为输出）
    GPIO_InitTypeDef GPIO_InitStruct;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    while (1) {
        GPIO_SetBits(GPIOA, GPIO_Pin_0); // LED on
        Delay(500);
        GPIO_ResetBits(GPIOA, GPIO_Pin_0); // LED off
        Delay(500);
    }
}

注意：你需要实现 Delay() 函数，或者使用定时器。

---

✅ 总结

| 问题点 | 原因 | 解决方案 | |--------------------|------------------------------|----------------------------------------| | SWD 接口未连接 | 引脚未正确连接 | 确保 PA13、PA14、GND 正确连接 | | R15/R17 未焊接 | SWDEN 或 NRST 信号异常 | 焊接 10kΩ 电阻到对应位置 | | 电源/晶振不稳定 | 供电或时钟源故障 | 检查电源和时钟配置 | | Keil 配置错误 | 未选择 SWD 模式 | 在 Keil 中设置为 ST-Link + SWD 模式 |

---

📌 最终建议

• 优先焊上 R15 和 R17，即使它们只是“代替开关”的电阻，也对调试非常重要。
• 使用示波器或逻辑分析仪 检查 SWD 信号是否正常。
• 尝试用 STM32CubeProgrammer 测试是否可以识别芯片。

如果你愿意提供具体的电路图或原理图，我可以进一步帮你分析具体问题。
