有没有朋友知道为什么这个四开关buckboost电路的5V与GND接在一起了？

Question

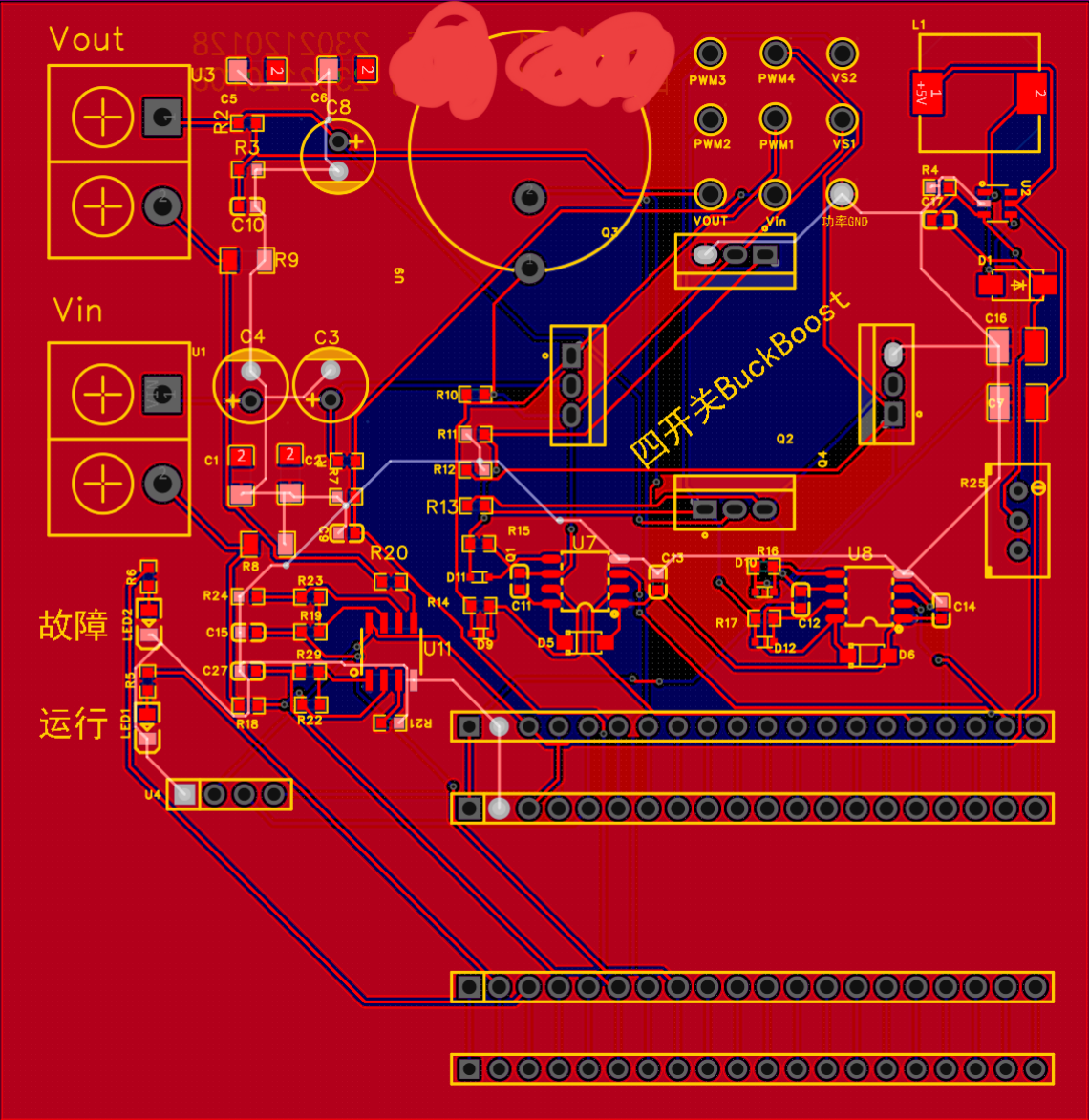

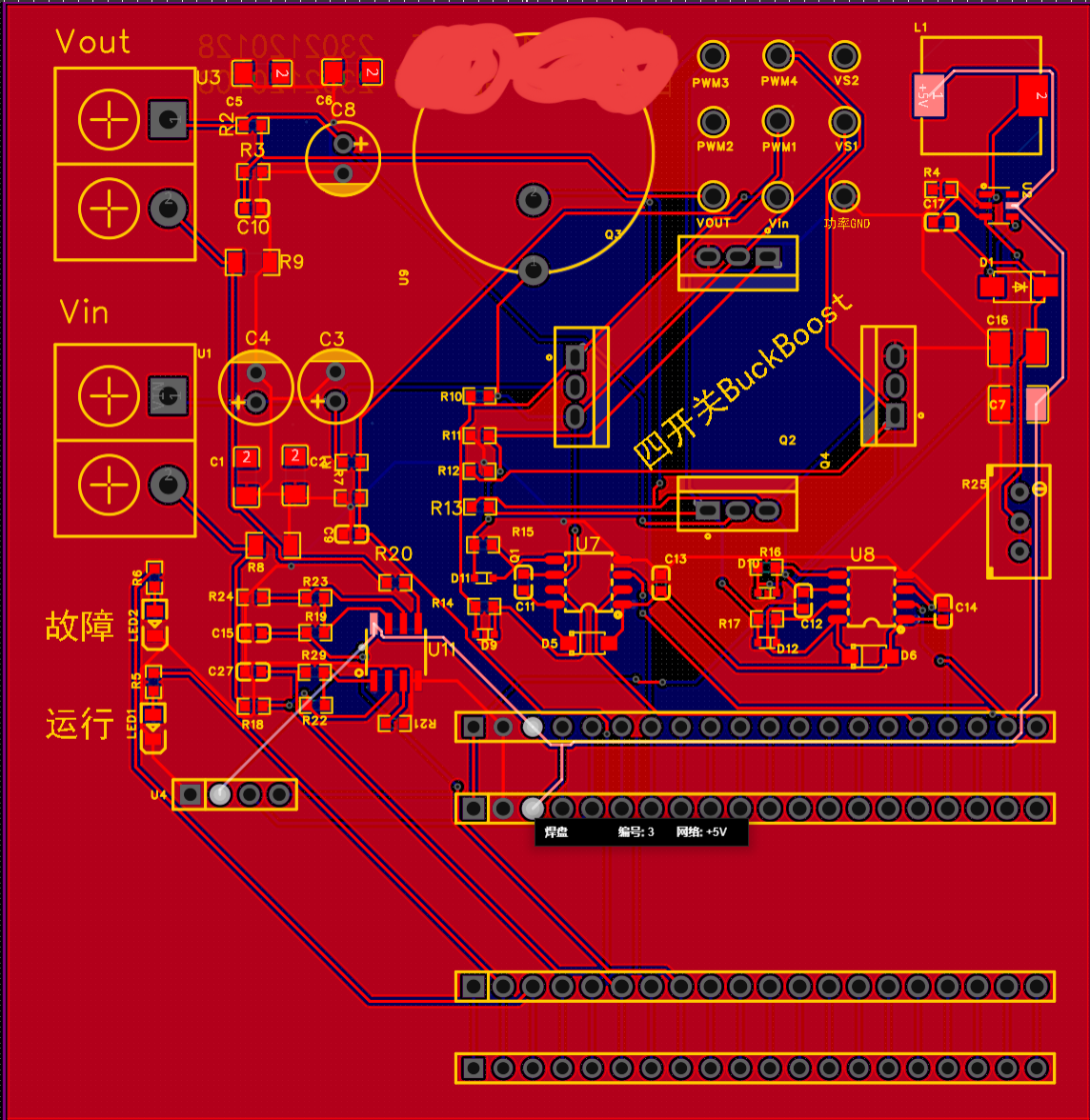

pcb如图

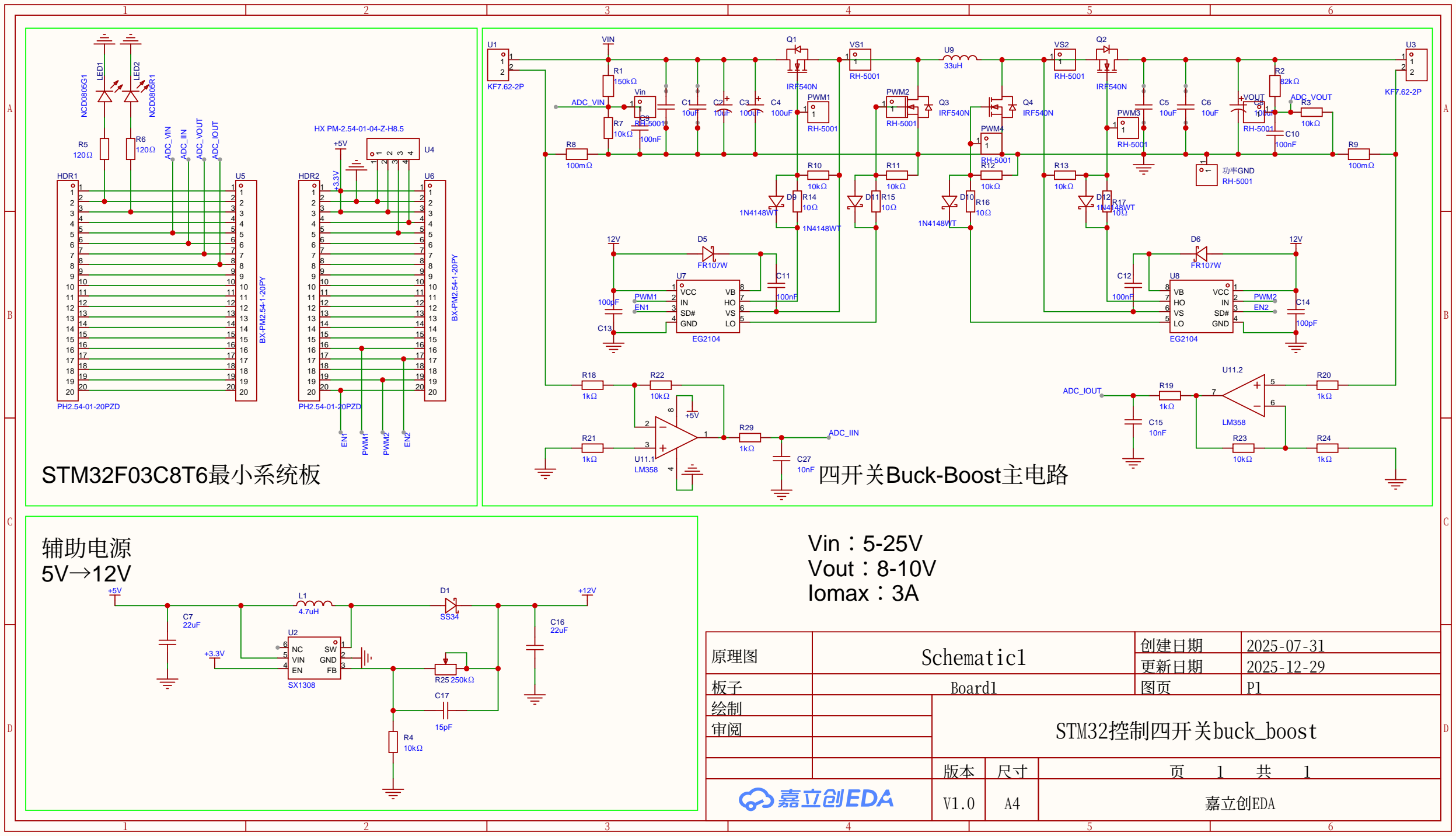

原理图如下
请求支援！查了一段时间没有查出来问题在哪😭

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到“四开关Buck-Boost电路的5V与GND接在一起了”，这在实际电路中是非常严重的问题，可能会导致短路、烧毁元件甚至整个系统崩溃。我们来详细分析可能的原因，并提供解决方案。

---

一、为什么5V和GND会短接？

1. 原理图设计错误

这是最常见的原因。在原理图中，如果误将某个电源（如5V）直接连接到地（GND），就可能导致这种短接现象。

常见错误包括：

• 5V和GND之间没有电阻或二极管等限流器件。
• 某些电源模块或IC的引脚定义错误，导致内部短路。
• 网络标签（Net Label）设置错误，导致本应独立的电源网络被错误地连接在一起。

2. PCB布局问题

即使原理图正确，也可能因为PCB布线时不小心将5V和GND短接。

常见错误包括：

• 5V和GND走线过近，导致短路。
• 封装错误，比如将一个应该接GND的引脚错误地连接到5V。
• 未正确使用飞线或跳线，导致意外连接。

3. 元器件故障

某些元器件本身存在故障，也可能导致5V和GND之间出现短路。

常见故障元器件包括：

• 电容（尤其是电解电容）漏电或击穿。
• 二极管或MOSFET损坏。
• 电源管理芯片（如DC-DC转换器）内部短路。

---

二、如何排查和解决这个问题？

第一步：检查原理图

• 打开你的原理图文件（如Altium、Cadence、KiCad等），仔细检查以下内容：
  • 5V和GND是否被错误地连接？
  • 是否有元件的引脚定义错误（如将VCC接到GND）？
  • 是否有网络标签（Net Label）被错误地重命名或重复使用？

重点：确保5V和GND是两个独立的网络，不应直接相连。

第二步：检查PCB布局

• 使用PCB编辑器（如Altium、Allegro、Kicad）查看实际布线：
  • 5V和GND是否有物理连接？
  • 是否有走线交叉或间距过小？
  • 是否有未焊接的焊盘或过孔导致短路？

重点：5V和GND之间应保持足够的电气隔离。

第三步：使用万用表测试

• 在PCB上使用万用表测量5V和GND之间的电阻：
  • 正常情况下，应为无穷大（∞）。
  • 如果测得电阻非常低（接近0Ω），说明存在短路。

第四步：检查元器件

• 对于疑似故障的元器件（如电容、MOSFET、DC-DC芯片等），使用万用表或示波器进行测试：
  • 电容是否短路？
  • MOSFET是否导通？
  • DC-DC芯片是否损坏？

---

三、修改建议（代码/原理图）

如果你能提供原理图截图或部分代码，我可以更具体地指出哪里出错。但目前可以给出以下通用建议：

示例：正确的四开关Buck-Boost电路设计

+5V
│
├───[Q1]───[L1]───[Q3]
│         │
│         └───[C1]───GND
│
└───[Q2]───[L2]───[Q4]

在这个结构中，5V和GND是两个独立的网络，通过MOSFET控制开关状态，实现电压升降。

重点：不要让5V和GND直接连在一起！

---

四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 5V与GND短接 | 原理图错误 | 检查并修正原理图中的网络标签和引脚定义 | | 5V与GND短接 | PCB布局错误 | 检查PCB布线，确保5V和GND隔离 | | 5V与GND短接 | 元器件故障 | 测试并更换故障元器件 |

---

如果你能提供具体的原理图或代码片段，我可以进一步帮你定位问题所在。希望你能尽快找到问题根源，避免硬件损坏！💪
