为什么proteus仿真中stm32引脚无电平

Question

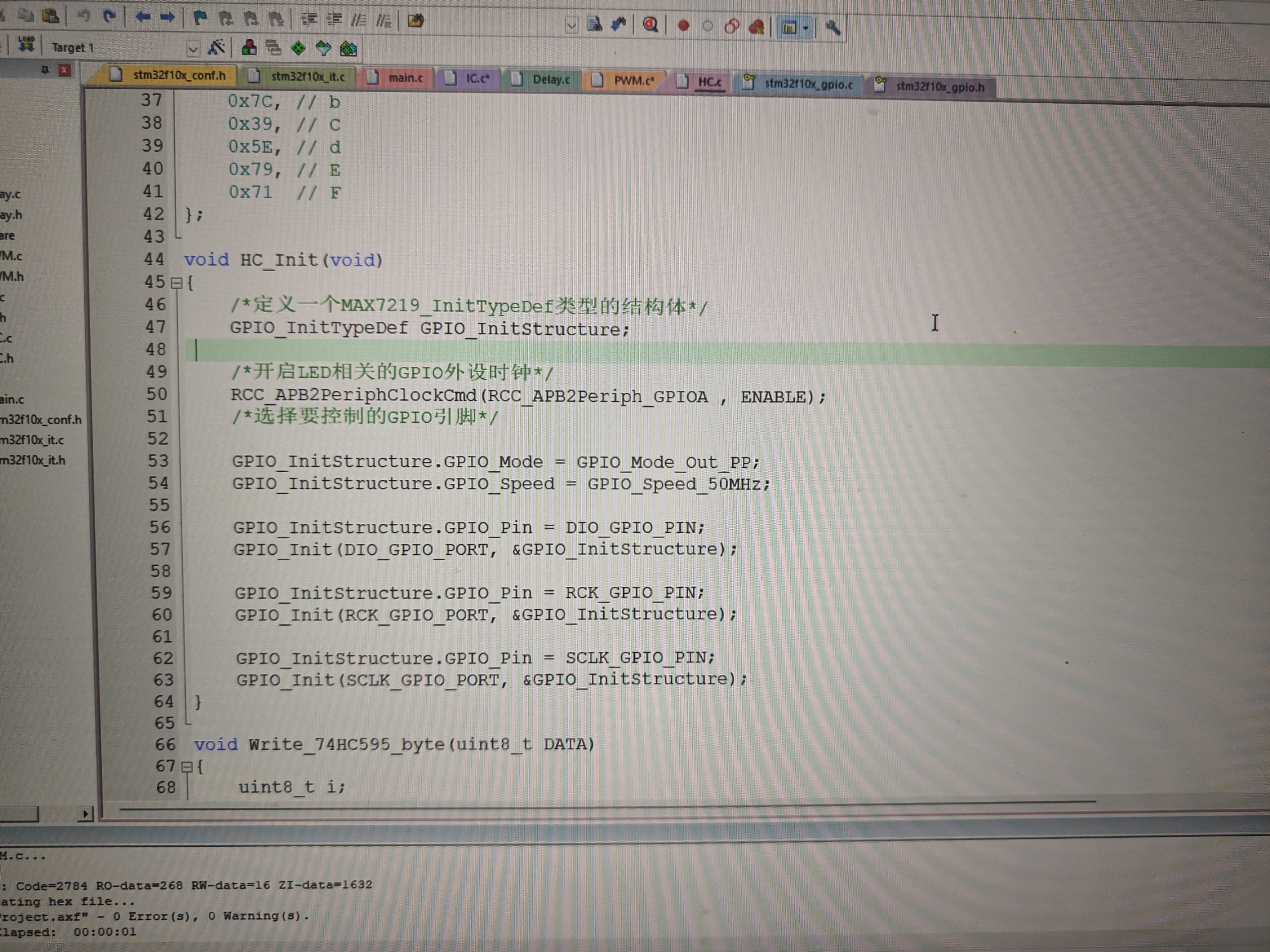

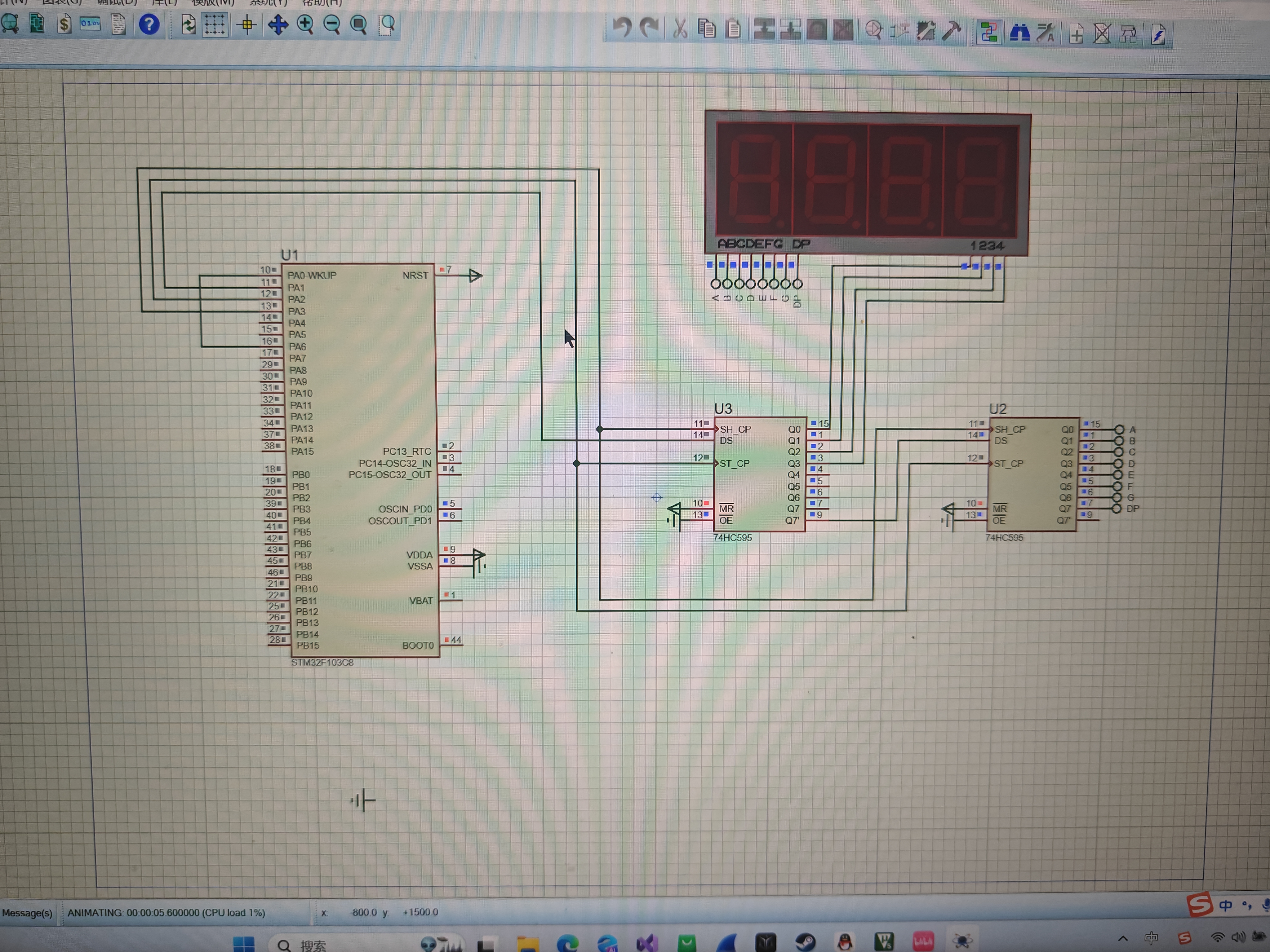

为什么stm32与hc595链接引脚无电平呢
pa0设置为波形输出，pa6设置为波形输入，完成频率和占空比的测量并显示在数码管上，感谢感谢

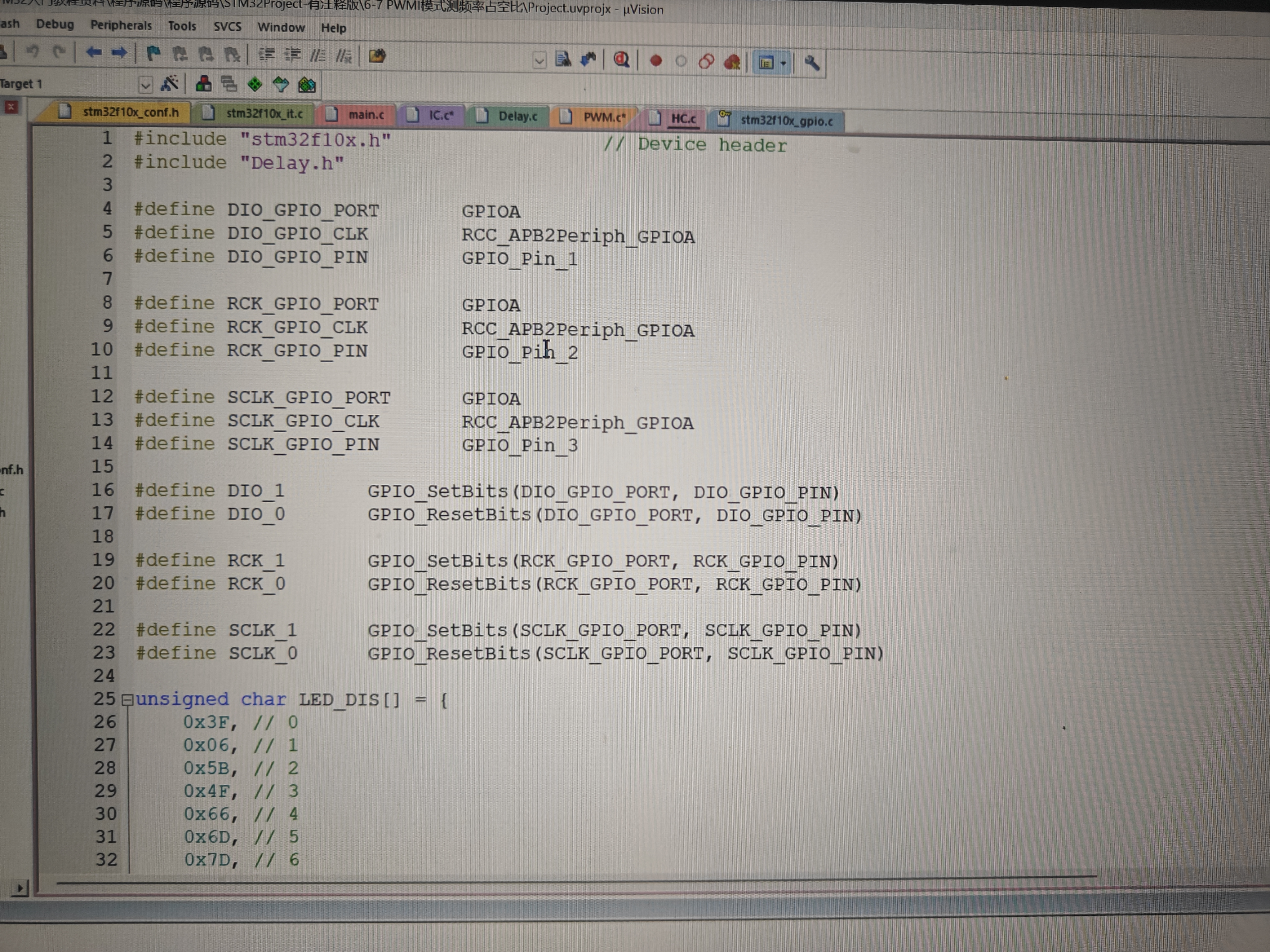

此图为hc595宏定义

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Proteus 进行 STM32 与 HC595（串行移位寄存器）的仿真时，如果发现 STM32 引脚无电平，可能是由于以下几个原因导致的。以下是详细分析和解决方案：

---

一、可能的原因分析

1. STM32 引脚配置错误

   • 如果未正确配置引脚为输出或输入模式，可能会导致引脚处于高阻态（Hi-Z），从而没有电平。
   • 例如：PA0 作为波形输出应设置为 GPIO_MODE_OUTPUT_PP 模式。

2. 代码逻辑问题

   • 代码中没有正确驱动引脚，比如未调用 HAL_GPIO_WritePin() 或未初始化定时器/PWM。
   • 可能是定时器配置错误，导致无法输出波形。

3. Proteus 仿真设置不正确

   • Proteus 中某些元件（如 HC595）需要正确的连接方式才能正常工作。
   • 未正确连接电源或地线，导致电路不通。

4. HC595 驱动能力不足

   • HC595 的输出电流有限，若直接连接数码管等负载，可能导致电平不稳定或无电平。

5. 信号传输路径中断

   • STM32 与 HC595 之间的数据线（如 SER、RCLK、SRCLK）未正确连接，导致数据无法传递。

---

二、解决方法（有序列表）

1. 检查并配置 STM32 引脚模式

• 确保 PA0 设置为输出模式：

  GPIO_InitTypeDef GPIO_InitStruct;
  GPIO_InitStruct.Pin = GPIO_PIN_0;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出模式
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


• 确保 PA6 设置为输入模式：

  GPIO_InitStruct.Pin = GPIO_PIN_6;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


重点： 正确的引脚模式是确保电平输出的基础。

---

2. 检查并调试 PWM 输出功能

• 如果使用 PWM 控制频率和占空比，需正确配置定时器。
• 示例代码（使用 TIM2 生成 PWM）：

  TIM_HandleTypeDef htim2;

  void MX_TIM2_PWM_Init(void)
  {
    TIM_ClockConfigTypeDef sClockSourceConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};

    htim2.Instance = TIM2;
    htim2.Init.Prescaler = 8399; // 1MHz / (8400) = 100Hz
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim2.Init.Period = 999;     // 100Hz * 1000 = 100kHz
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    if (HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1) != HAL_OK)
    {
      Error_Handler();
    }
  }


重点： 定时器配置错误会导致无法输出波形，进而导致引脚无电平。

---

3. 验证 HC595 的连接与供电

• 确保 HC595 有正确的电源（VCC 和 GND）。
• 检查数据线（SER、RCLK、SRCLK）是否正确连接到 STM32 的对应引脚。
• 避免直接将 HC595 的输出接到数码管，建议加装三极管或 MOSFET 驱动。

重点： HC595 自身驱动能力较弱，不能直接驱动数码管。

---

4. 检查 Proteus 仿真设置

• 确保所有元件已正确放置并连接。
• 在 Proteus 中打开“Component Properties”检查 HC595 是否被正确识别。
• 避免使用虚拟引脚或未定义的引脚。

重点： Proteus 仿真环境中的连接错误可能导致逻辑上看似通电，但实际上无电平。

---

5. 添加调试信息

• 使用 ST-Link 调试器 或 SWD 调试 查看 STM32 是否正常运行。
• 在代码中加入 printf 或 HAL_GPIO_ReadPin() 判断引脚状态，确认是否被正确控制。

---

三、示例代码修改（关键部分）

如果你使用的是 TIM2 生成 PWM 波形 并通过 HC595 控制数码管，可以参考以下修改后的代码片段：

// 初始化 PWM
void PWM_Init(void)
{
    __HAL_RCC_TIM2_CLK_ENABLE();

    TIM_HandleTypeDef htim2;
    TIM_OC_InitTypeDef sConfigOC;

    htim2.Instance = TIM2;
    htim2.Init.Prescaler = 8399; // 1MHz / 8400 = 100Hz
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim2.Init.Period = 999;     // 100Hz * 1000 = 100kHz
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;

    if (HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1) != HAL_OK)
        Error_Handler();

    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 500; // 占空比 50%
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;

    HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_1);
}

// 主函数中调用
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    PWM_Init();

    while (1)
    {
        // 主循环
    }
}

重点： 正确的 PWM 配置和初始化是确保引脚有电平的关键。

---

四、总结

| 问题点 | 解决方案 | |--------|----------| | 引脚模式错误 | 设置为 GPIO_MODE_OUTPUT_PP 或 GPIO_MODE_INPUT | | 定时器配置错误 | 正确配置 PWM 参数（Prescaler, Period, OCMode） | | HC595 驱动不足 | 加装三极管或 MOSFET 驱动数码管 | | Proteus 连接错误 | 检查电源、地线及信号线连接 | | 代码逻辑错误 | 添加调试语句，查看引脚状态 |

---

如有更多具体代码或电路图，可进一步分析，我会帮助你定位问题。希望以上内容对你有所帮助！
