关于#Proteus#的问题，如何解决？

Question

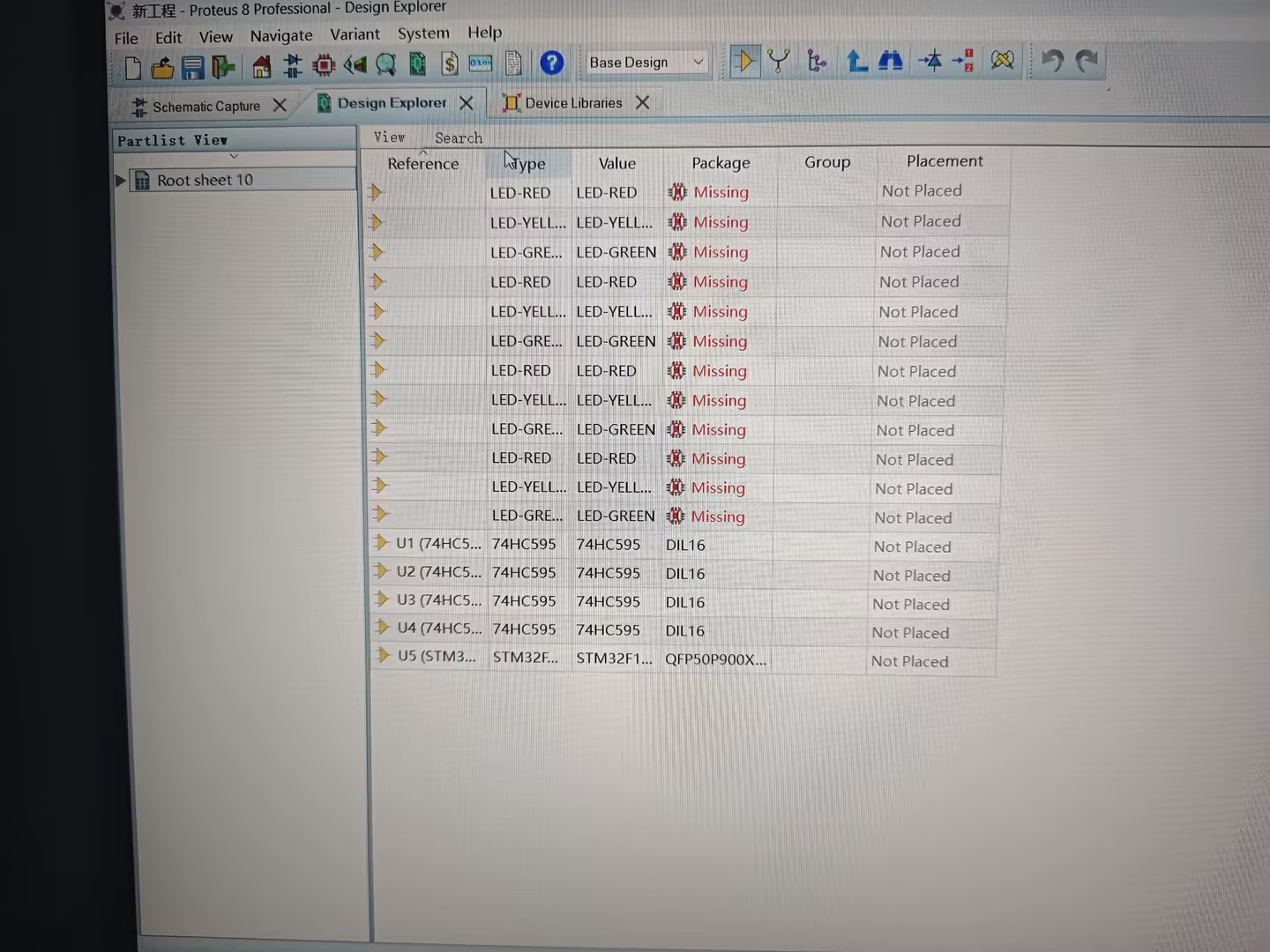

我在用Proteus仿真红绿灯时可以在库中找到灯这个原件，仿真时可以把这个灯点亮，但是数码管数字不倒计时，故红路灯不切换，面板显示灯缺失，我看过你有关回复但是仍没解决。

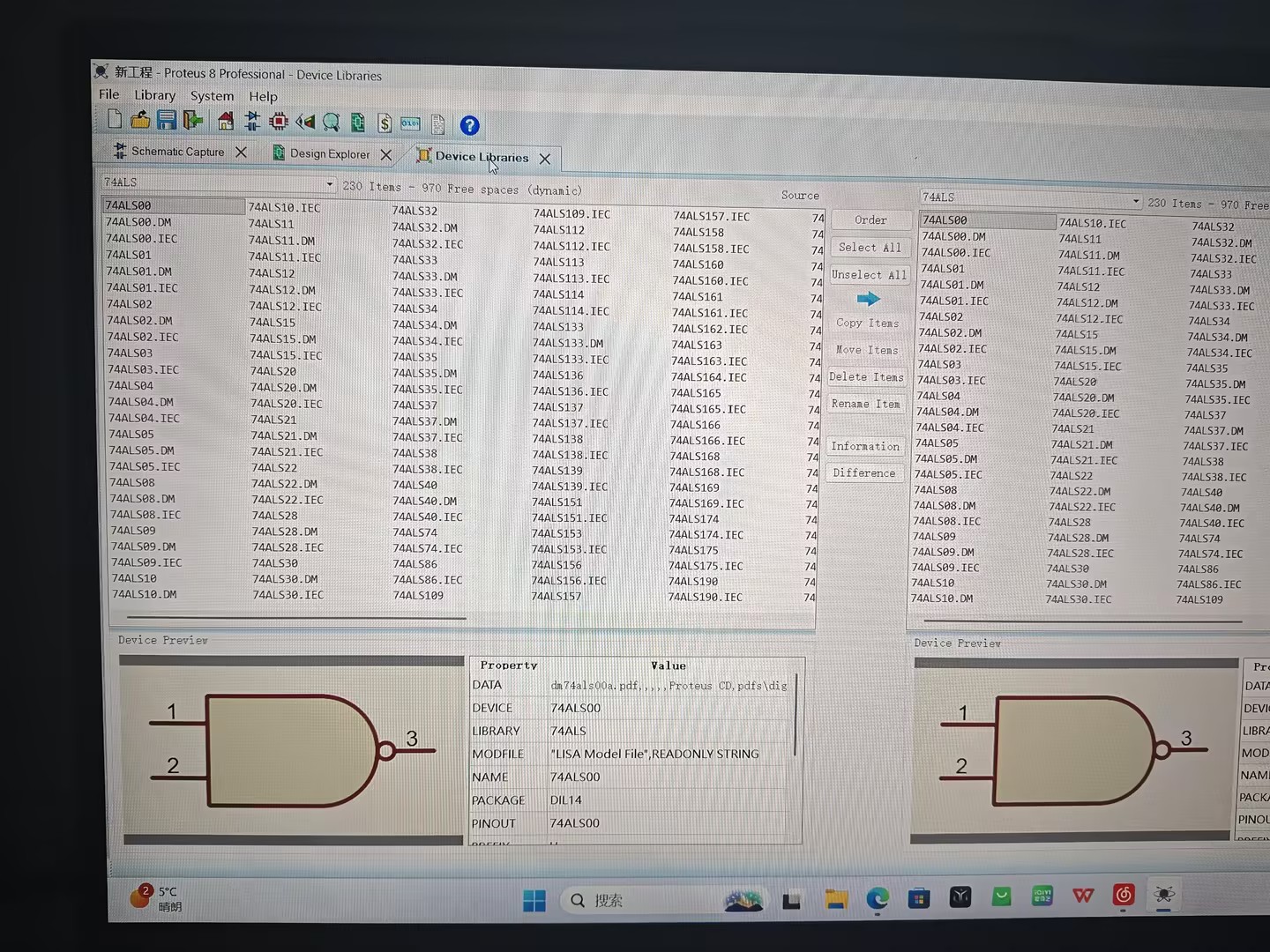

我打开Library是下图这个界面

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到在使用 Proteus 进行红绿灯仿真时，虽然可以点亮灯，但数码管无法倒计时、红绿灯不切换，并且面板显示灯缺失。根据你的描述，问题可能出在以下几个方面：

---

一、问题分析

1. 数码管未正确连接或配置

• 数码管需要与单片机（如51系列）进行通信，通常通过 I/O口 或 定时器/计数器 控制。
• 如果数码管的引脚没有正确连接到单片机的输出引脚，或者没有编写正确的驱动代码，数码管将无法显示数字。

2. 红绿灯切换逻辑未实现

• 红绿灯切换通常依赖于 定时器中断 或 延时函数 来控制亮灭时间。
• 如果没有设置正确的定时逻辑，红绿灯将不会自动切换。

3. 面板显示灯缺失

• 可能是由于 元件库中缺少对应的LED灯型号，或者你使用的灯类型不支持“面板显示”功能。
• 有些LED在Proteus中默认是“普通LED”，而不是“带显示功能的LED”。

---

二、解决方案

✅ 步骤 1：检查数码管连接是否正确

• 打开电路图，确认数码管的 段选和位选引脚 是否正确连接到单片机的相应IO口。
• 检查是否添加了 共阳/共阴数码管，并确保其接线方式与代码匹配。

建议使用标准的7段数码管（Common Anode 或 Common Cathode）

---

✅ 步骤 2：编写数码管显示程序

以下是一个简单的 51单片机数码管倒计时程序示例（以共阴数码管为例）：

#include <reg52.h>

#define uchar unsigned char
#define uint unsigned int

uchar code LED[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; // 0~9
uchar count = 10;

sbit D1 = P2^0; // 位选1
sbit D2 = P2^1; // 位选2
sbit D3 = P2^2; // 位选3
sbit D4 = P2^3; // 位选4

void delay(uint ms) {
    uint i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}

void display() {
    P0 = LED[count / 10]; // 显示十位
    D1 = 0; D2 = 1; D3 = 1; D4 = 1;
    delay(1);
    P0 = LED[count % 10]; // 显示个位
    D1 = 1; D2 = 0; D3 = 1; D4 = 1;
    delay(1);
}

void main() {
    while(1) {
        if(count > 0) {
            display();
            count--;
            delay(1000); // 延时1秒
        } else {
            count = 10; // 重新开始
        }
    }
}

注意： 根据实际硬件调整 P0 和 P2 的引脚定义。

---

✅ 步骤 3：实现红绿灯切换逻辑

你可以使用定时器来控制红绿灯切换。以下是一个简单的红绿灯切换代码示例：

#include <reg52.h>

sbit RED = P1^0;
sbit YELLOW = P1^1;
sbit GREEN = P1^2;

void Timer0_Init() {
    TMOD = 0x01; // 定时器0模式1
    TH0 = 0x3C;  // 设置为50ms
    TL0 = 0xB0;
    TR0 = 1;     // 启动定时器
    ET0 = 1;     // 开启定时器0中断
    EA = 1;      // 开总中断
}

void Timer0_ISR() interrupt 1 {
    static unsigned int time = 0;
    TH0 = 0x3C;
    TL0 = 0xB0;
    time++;
    if(time == 20) { // 1秒 = 20次50ms
        time = 0;
        static bit red_on = 1;
        if(red_on) {
            RED = 0; YELLOW = 1; GREEN = 1;
        } else {
            RED = 1; YELLOW = 0; GREEN = 0;
        }
        red_on = !red_on;
    }
}

void main() {
    RED = 1; YELLOW = 1; GREEN = 0;
    Timer0_Init();
    while(1);
}

说明： 此代码实现了红绿灯的周期性切换，每1秒切换一次。

---

✅ 步骤 4：检查元件库中的“面板显示灯”

• 在 Proteus 中，某些LED灯默认是“普通LED”，不具备“面板显示”功能。
• 请尝试从库中选择 “LED Panel” 或 “Digital Display” 类型的元件，而不是普通的LED。
• 如果找不到，可以手动绘制一个带有显示功能的LED模型。

---

✅ 步骤 5：更新或重新安装Proteus库文件

• 有时库文件损坏或版本过旧会导致组件显示异常。
• 尝试重新安装 Proteus，并从官网下载最新版库文件。

---

三、总结

| 问题 | 解决方案 | |------|----------| | 数码管不显示 | 检查连接并编写正确的数码管显示程序 | | 红绿灯不切换 | 使用定时器或延时函数控制灯的状态切换 | | 面板显示灯缺失 | 更换为“LED Panel”等具有显示功能的元件 | | 库文件问题 | 更新或重新安装Proteus库文件 |

---

如果你能提供具体的电路图截图或代码片段，我可以进一步帮助你定位问题。希望以上方法能解决你的问题！
