multisim仿真单次频率计数器电路设计不知道哪里错了

Question

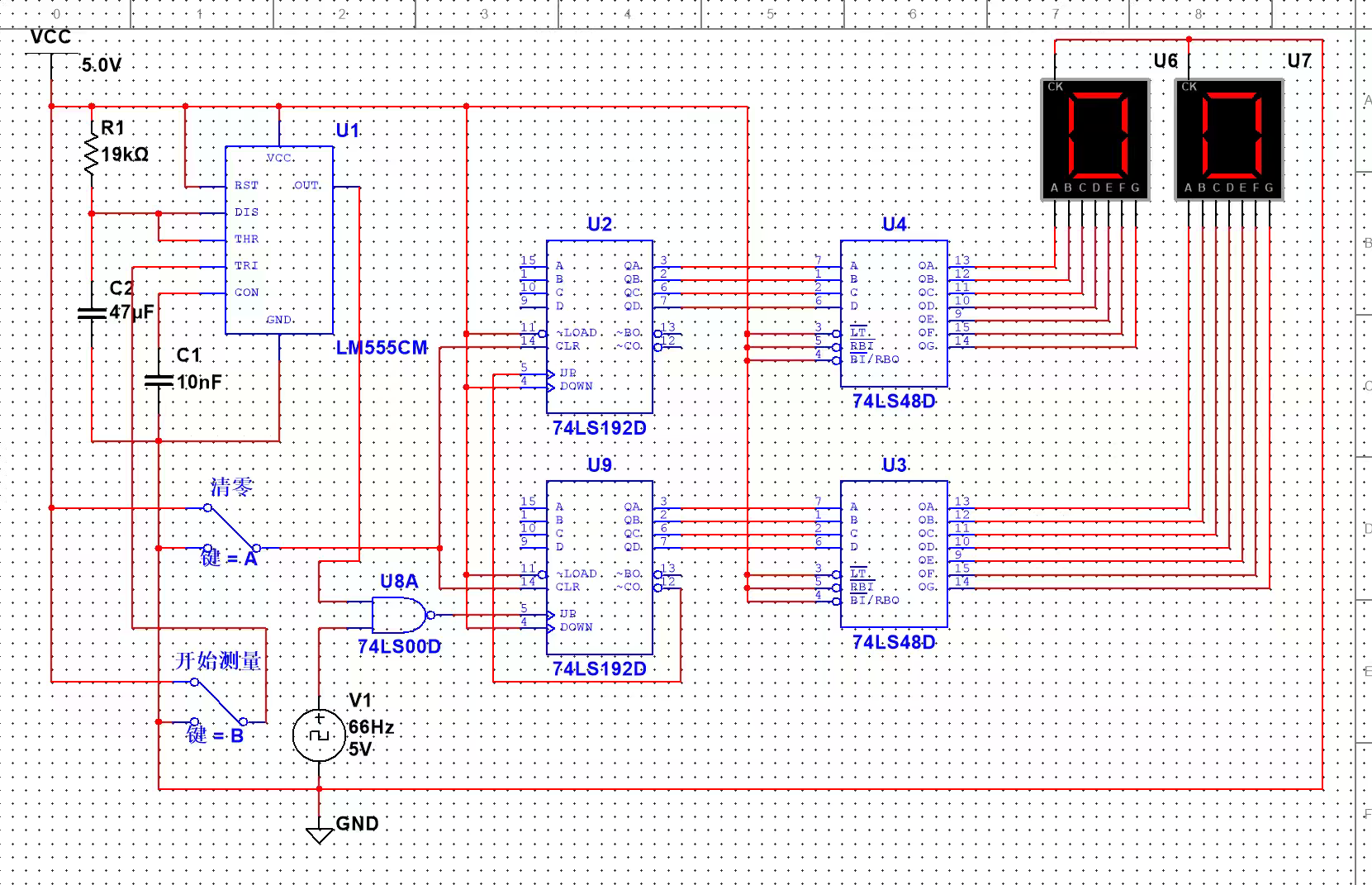

• 有没有厉害的人看看，我这个可单次测量的频率计系统电路到底哪里出问题了，设置好频率后数码管不动弹，一直是00

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你描述的问题是：在使用 Multisim 仿真一个单次频率计数器电路时，设置好频率后数码管显示始终为00，说明系统无法正确识别或显示输入信号的频率。这个问题可能涉及多个环节，包括信号输入、计数逻辑、锁存机制、数码管驱动等。

---

✅ 问题分析与常见错误点

1. 信号输入不正常

   • 输入信号是否被正确连接到计数器？
   • 是否存在信号源未开启、幅值过小或波形异常？

2. 计数器未被触发或未被正确清零

   • 计数器是否被正确初始化？
   • 有没有设计“启动/停止”控制逻辑？

3. 锁存机制未启用

   • 单次测量需要一个“锁存”功能，确保在一次测量结束后将当前数值保存下来。
   • 如果没有锁存，数码管会一直更新，导致无法稳定显示。

4. 数码管驱动电路有问题

   • 数码管是否被正确连接？
   • 是否有译码器（如74LS47）或驱动芯片（如74HC595）配置错误？

5. 逻辑门或触发器配置错误

   • 比如RS触发器、D触发器、JK触发器等是否接错引脚？
   • 有没有逻辑门（如AND、OR、NOT）配置错误？

---

🔧 解决方案步骤（有序列表）

1. 检查信号输入是否正常

• 在 Multisim 中，使用示波器或万用表查看输入信号是否有效。
• 确保信号源（如函数发生器）已开启，并且输出频率和幅值合适。
• 重点检查：输入信号是否真正到达计数器的输入端口。

2. 确认计数器是否被正确触发

• 使用 74LS161 或其他可编程计数器模块。
• 确保 CLK 引脚 正确连接到输入信号。
• 检查 CLR（清零） 和 EN（使能） 引脚是否被正确控制。
• 重点检查：是否设置了正确的“启动/停止”逻辑，比如通过按钮或开关控制计数开始和结束。

3. 添加“锁存”机制

• 单次测量需要一个锁存器（如 D 触发器或锁存器芯片）来保存当前计数值。
• 常见做法是使用 74LS74（D 触发器）或 74LS373（8位锁存器）。
• 关键逻辑：
  • 当按下“开始”按钮后，计数器开始工作；
  • 当计数完成（例如经过 1 秒），发出一个“锁存”信号，将当前计数值送入数码管显示。

4. 检查数码管驱动电路

• 使用 74LS47 作为数码管译码器，确保其与数码管的连接正确。
• 检查数码管的公共端（共阴或共阳）是否与译码器匹配。
• 重点检查：是否有电流限制电阻（如 220Ω）连接到数码管的段选引脚。

5. 调试逻辑门或触发器配置

• 检查所有逻辑门（如 AND、OR、NOT）的引脚连接是否正确。
• 确保触发器（如 RS、D、JK）的输入和输出引脚配置无误。
• 重点检查：是否有逻辑门的真值表被误用。

---

📌 示例代码（部分逻辑电路）

如果你使用的是 74LS161 + 74LS74 + 74LS47 的组合，可以参考以下逻辑：

[信号源] --> [74LS161 (计数器)]
          |
          v
[74LS74 (D 触发器, 锁存) ] --> [74LS47 (译码器)] --> [数码管]

控制逻辑（伪代码）

当 "Start" 按钮按下时：
    74LS161 的 EN 引脚置为高电平，开始计数
    74LS74 的 CLK 引脚等待 1 秒后被触发

当 1 秒后：
    74LS74 的 Q 输出被拉高，将当前计数值锁存
    数码管显示锁存值

---

✅ 建议操作步骤

1. 逐步断开电路，从信号源开始，逐级测试。
2. 使用 Multisim 的仿真工具（如数字信号分析仪、逻辑分析仪）来观察各节点的信号状态。
3. 使用示波器 查看计数器的 CLK 输入是否正常。
4. 检查所有电源和地线连接，确保没有短路或断路。

---

🛠️ 最终建议

如果你愿意提供你的 Multisim 电路图截图或文件，我可以更具体地帮你定位问题。目前根据你描述的情况，最可能的问题是：

“锁存机制未启用” 或 “信号未正确输入至计数器”

---

如有需要，我也可以帮你重新设计一个完整的单次频率计数器电路图，并提供修改后的 Multisim 文件或详细原理图说明。欢迎继续提问！
