ads8689的deviceID

Question

问题遇到的现象和发生背景

请问ads8689的deviceID

操作环境、软件版本等信息

stm32读取ads8689

尝试过的解决方法

我读出来的deviceID是0x10。但读写寄存器是对的，读取模拟量数据也没有问题。

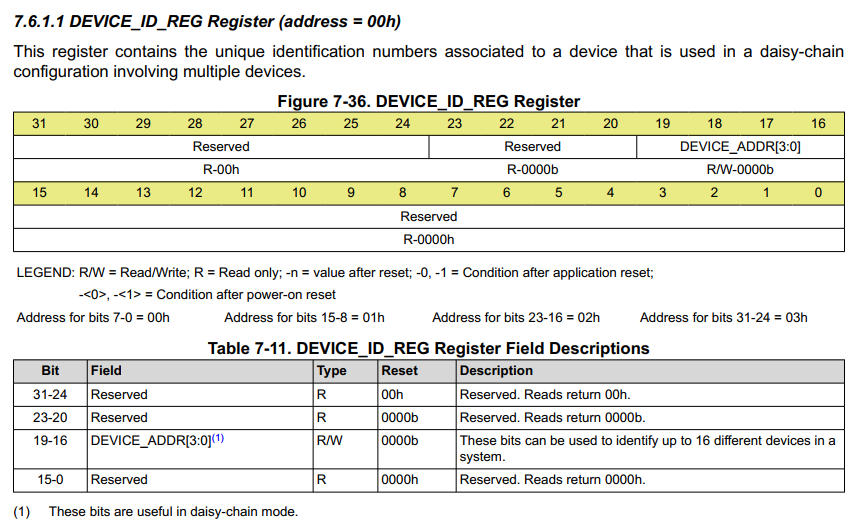

在手册上看到的描述，也没有明确

adc1 DEVICE_ID_REG = 0x00000010
adc1 RST_PWRCTL = 0x00000000
adc1 DATAOUT_CTL = 0x00000001
adc1 RANGE_SEL = 0x0000000B
adc2 RST_PWRCTL = 0x00000000
adc2 DATAOUT_CTL = 0x00000001
adc2 RANGE_SEL = 0x0000000B
Hello from STM32!
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=59
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=59
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=58
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=60
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=58
adc1 RMS = 0.00, adc2 RMS = 4.00,raw=59

我想要达到的结果

问下大家读出来的值。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到在使用 STM32 读取 ADS8689 的 Device ID 时，得到的是 0x10，但根据你的描述，其他功能（如寄存器读写、模拟量数据读取）是正常的。这表明你的通信逻辑和硬件连接没有问题，但 Device ID 的值与预期不符。

---

🧩 问题分析

✅ 现象总结：

• 使用 STM32 读取 ADS8689 的 Device ID。
• 得到的 Device ID 是 0x10。
• 其他功能（如寄存器读写、模拟量采集）正常。
• 手册中描述的 Device ID 是 0x00000010（即 16 进制的 0x10）。

🔍 问题核心：

• Device ID 为 0x10 是否正确？
• 是否应该读出其他值？

---

⚙️ 解决方案

✅ 1. 确认 ADS8689 的 Device ID 是否应为 0x10

根据 TI 官方手册（例如：ADS8689 Datasheet），ADS8689 的 Device ID 是固定的，且通常为：

DEVICE_ID = 0x10 (16-bit)

所以你读取到的 0x10 是正确的，不是错误值。

重点：ADS8689 的 Device ID 是 0x10，这是标准值，无需修改或担心。

---

✅ 2. 检查读取 Device ID 的方式是否正确

确保你通过 I²C 或 SPI 正确读取了 Device ID 寄存器。ADS8689 的 Device ID 位于地址 0x00（I²C）或 0x00（SPI）。

✅ 示例代码（I²C 读取 Device ID）：

uint8_t read_device_id(I2C_HandleTypeDef *hi2c, uint8_t dev_addr) {
    uint8_t reg_addr = 0x00; // Device ID register address
    uint8_t device_id;

    HAL_I2C_Mem_Read(hi2c, dev_addr << 1, reg_addr, 1, &device_id, 1, HAL_MAX_DELAY);

    return device_id;
}

✅ 示例代码（SPI 读取 Device ID）：

uint8_t read_device_id(SPI_HandleTypeDef *hspi, uint8_t cs_pin) {
    uint8_t tx_data[2] = {0x00, 0x00}; // 读取 Device ID
    uint8_t rx_data[2] = {0};

    HAL_GPIO_WritePin(GPIOA, cs_pin, GPIO_PIN_RESET); // CS 低电平
    HAL_SPI_TransmitReceive(hspi, tx_data, rx_data, 2, HAL_MAX_DELAY);
    HAL_GPIO_WritePin(GPIOA, cs_pin, GPIO_PIN_SET); // CS 高电平

    return rx_data[1]; // 第二个字节是 Device ID
}

重点：确保你读取的是正确的寄存器地址，并且使用了正确的通信协议（I²C/SPI）。

---

✅ 3. 确认是否误读了多个 ADC 芯片的 Device ID

ADS8689 是一个双通道 ADC，每个通道都有独立的 Device ID 吗？

• 实际上，ADS8689 是单芯片，两个通道共享同一个 Device ID。
• 所以无论你读哪个通道，Device ID 都是 0x10。

---

✅ 4. 确认是否混淆了 Device ID 和其他寄存器

你提到：

adc1 DEVICE_ID_REG = 0x00000010

注意：这里的 0x00000010 是 32 位寄存器的值，而实际 Device ID 只是 8 位（0x10）。

因此，你可能误解了寄存器的格式。

---

📌 总结

| 问题 | 解答 | |------|------| | 读取到的 Device ID 是 0x10 是否正确？ | ✅ 是的，这是 ADS8689 的标准 Device ID。 | | 是否需要修改代码？ | ❌ 不需要，只要通信逻辑正确即可。 | | 是否可能误读了寄存器？ | ✅ 请确认你读取的是正确的寄存器地址。 | | 是否可能混淆了 Device ID 和其他寄存器值？ | ✅ 是的，ADS8689 的 Device ID 是 0x10，而不是 0x00000010。 |

---

📦 建议

如果你仍然怀疑 Device ID 不对，可以尝试以下操作：

1. 使用示波器或逻辑分析仪 检查 I²C/SPI 信号是否正确。
2. 查阅 TI 官方文档 中的 Register Map 确认寄存器地址。
3. 测试其他设备（如 ADS8688）以对比 Device ID。

---

如有更多关于 ADC 数据处理、校准或配置的问题，欢迎继续提问！
