有没有模电学霸可以答疑解惑一下！

Question

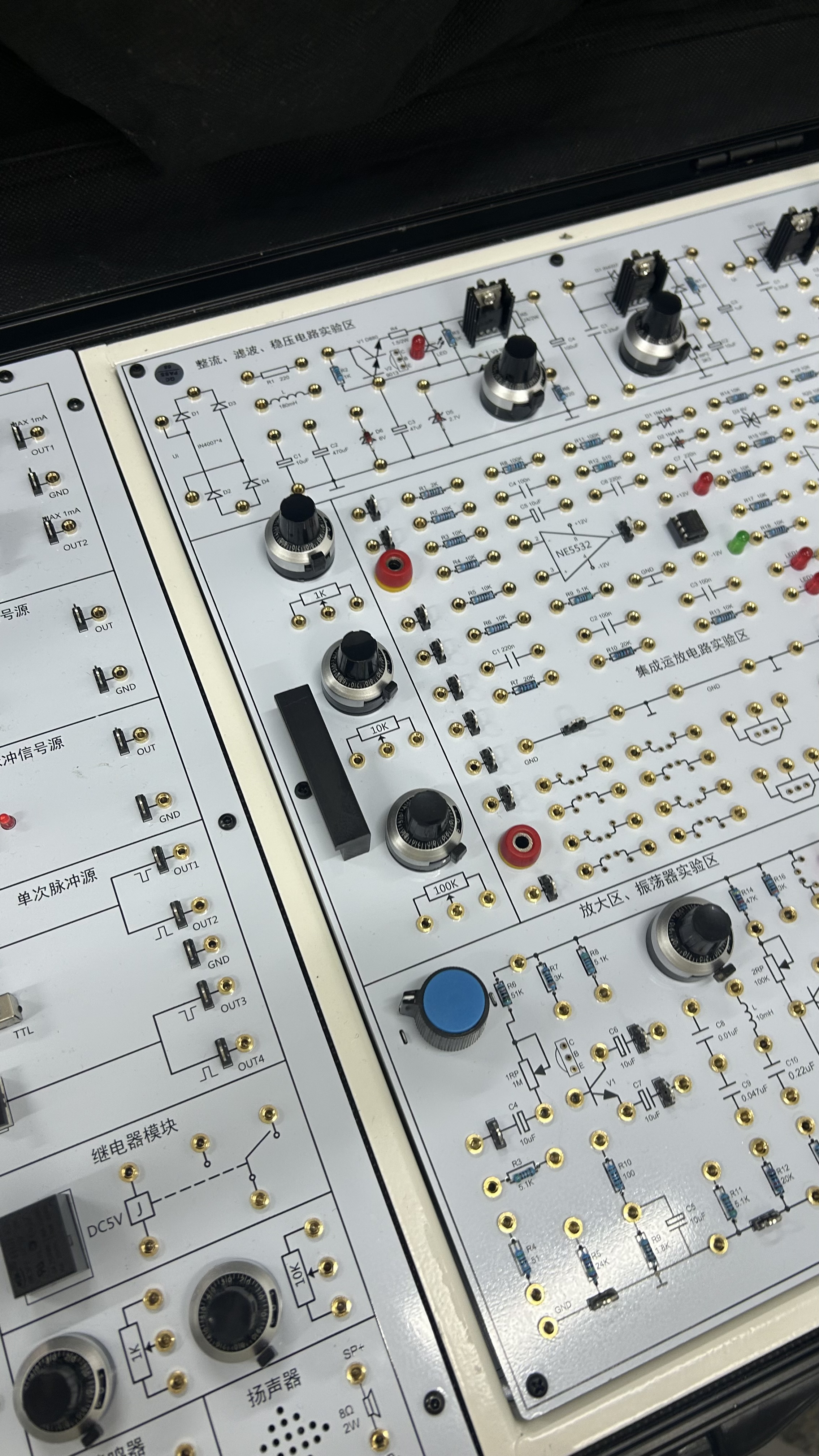

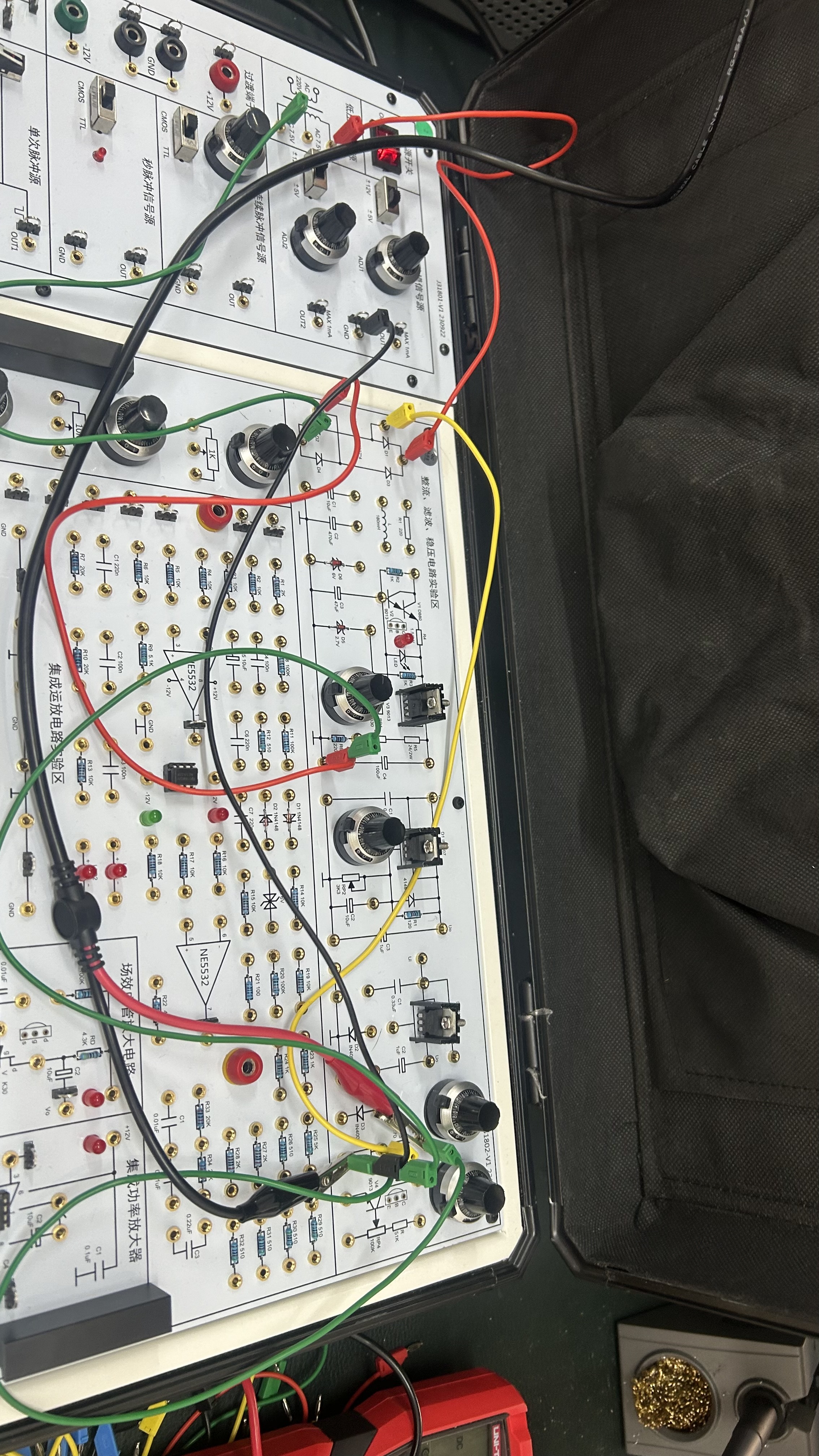

我们要做一个整流滤波的接线，但是佬师没有给电路图 后面我在网上搜 也没有找到类似的 接完线佬师说不对要让灯泡亮 后面去b站上面的视频都有看 箱子都不一样没有头绪 有没有知道这个模电实验箱的是要怎么连啊🥹

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

当然可以！你提到的是整流滤波电路的接线问题，这是一个非常基础但重要的模拟电子技术实验内容。根据你的描述，老师没有给出电路图，而你在网上和B站视频中也没有找到完全一样的实验箱配置，这说明你可能需要根据基本原理来推导出正确的接线方式。

---

✅ 一、什么是整流滤波电路？

整流滤波电路通常由以下几部分组成：

1. 变压器（降压）
2. 整流二极管（全波/半波）
3. 滤波电容
4. 负载（如灯泡）

目标是将交流电（AC）转换为直流电（DC），并尽量平滑输出电压，使灯泡能够稳定发光。

---

✅ 二、常见实验箱的典型结构

虽然不同学校使用的实验箱略有差异，但大多数都会包含以下模块：

| 模块名称 | 功能说明 | |----------------|----------------------------------| | 交流电源输入 | 提供220V AC输入 | | 变压器 | 将220V AC变为低压（如12V AC） | | 整流桥或二极管 | 实现交流到脉动直流的转换 | | 滤波电容 | 平滑输出电压 | | 负载（灯泡） | 用于测试输出是否正常 |

---

✅ 三、如何正确连接整流滤波电路？（详细步骤）

1. 连接变压器

• 输入端：将220V交流电源接入变压器的初级绕组。
• 输出端：将变压器次级的低压交流电（例如12V AC）引出，作为整流电路的输入。

注意： 确保变压器的输出电压符合实验要求，一般为6V~15V AC。

---

2. 连接整流电路（全波整流）

• 使用四个二极管组成全波整流桥（或者使用一个整流桥模块）。
• 交流输入接在两个对角线端子上（通常是“AC IN”）。
• 直流输出接在另外两个对角线端子上（“DC OUT”）。

加粗重点： 全波整流电路的输出是脉动的直流电，需要通过电容进一步滤波。

---

3. 添加滤波电容

• 在整流后的直流输出端（正负极）并联一个大容量电解电容（例如1000μF / 16V）。
• 注意电容的极性：正极接“+”，负极接“-”。

加粗重点： 滤波电容的作用是平滑输出电压，避免灯泡闪烁。

---

4. 连接负载（灯泡）

• 将灯泡的两端分别接到滤波电容的输出端（正负极）。
• 灯泡应能稳定发光，表示电路工作正常。

---

✅ 四、常见错误及解决方法

| 错误现象 | 原因分析 | 解决方案 | |------------------------|----------------------------------|---------------------------------| | 灯泡不亮 | 电路未接通或接线错误 | 检查所有连接点，确保无断路 | | 灯泡闪烁 | 滤波电容容量不足或损坏 | 更换更大容量的电容 | | 灯泡亮度不稳定 | 整流电路故障或电源电压不稳 | 检查整流二极管是否烧毁，调整电源|

---

✅ 五、示例电路图（文字描述）

交流电源 → 变压器（220V→12V AC） → 整流桥 → 滤波电容（1000μF） → 灯泡

加粗重点： 如果你找不到整流桥模块，可以用4个二极管（如1N4001）手动搭建全波整流电路。

---

✅ 六、代码（仿真用，可选）

如果你使用的是仿真软件（如Multisim、Proteus等），可以参考以下简单模型：

V1 1 0 AC 220V
T1 1 2 3 0 TC=1:1
D1 2 4 1N4001
D2 3 4 1N4001
C1 4 5 1000uF
LAMP 5 0 10W

加粗重点： 上述代码为仿真环境中的简化模型，实际接线时请以实物为准。

---

✅ 七、建议

• 如果实在无法确定接线方式，可以尝试联系学长或老师，请求提供一份标准的实验接线图。
• 也可以去实验室查看是否有已有的实验板，参考其接线方式。

---

✅ 总结

| 步骤 | 内容 | |------|--------------------------------| | 1 | 连接变压器 | | 2 | 构建整流电路（全波） | | 3 | 添加滤波电容 | | 4 | 连接灯泡作为负载 | | 5 | 检查电路是否正常工作 |

---

如果你有具体的实验箱型号或图片，我可以帮你更准确地分析接线方式。希望这些信息对你有帮助！如果还有其他问题，欢迎继续提问 😊
