有哪个能帮助解决这个问题感激不尽！

Question

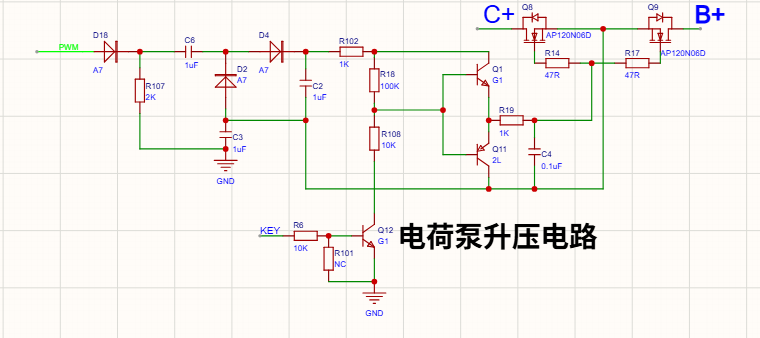

这个电路是电荷泵升压电路，输入5V PWM频率为1Hz，在B+MOS管为48V，现在实测Q8和Q9栅极电压为4.1V，现在想问Q8和Q9能饱和导通吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在你描述的电荷泵升压电路中，输入电压为5V，PWM频率为1Hz，B+MOS管（Q8和Q9）的栅极电压实测为4.1V。要判断Q8和Q9是否能饱和导通，需要从以下几个方面进行分析：

---

一、关键参数分析

1. MOSFET的阈值电压（Vth）

• 每个MOSFET都有一个阈值电压（Vth），这是MOSFET开始导通的最小栅源电压。
• 如果栅极电压（Vg）小于Vth，则MOSFET无法导通。
• 如果Vg > Vth，MOSFET可以导通，但只有当Vg足够高时才能进入饱和导通状态。

重点：

如果栅极电压（Vg）低于MOSFET的阈值电压（Vth），则MOSFET无法导通；若略高于Vth，可能只能工作在线性区**，不能饱和导通。**

---

2. 实测栅极电压为4.1V

• 假设Q8和Q9是N沟道MOSFET，那么它们的栅源电压（Vgs）= 栅极电压 - 源极电压。
• 若源极接的是地或低电位（比如GND），则Vgs = 4.1V。
• 若Vgs < Vth，则MOSFET不导通。

---

二、判断Q8和Q9是否能饱和导通

1. 确定MOSFET型号

你需要知道Q8和Q9的具体型号（如IRF540、IRFZ44N等），这样才能查出其Vth和Vds（漏源电压）等参数。

重点：

不同MOSFET的Vth差异较大，例如：

• IRF540：Vth ≈ 4~4.5V
• IRFZ44N：Vth ≈ 2~4V

---

2. 判断是否满足饱和导通条件

MOSFET要进入饱和导通状态，需满足以下两个条件：

• Vgs ≥ Vth
• Vds ≤ Vgs - Vth

重点：

若Vgs = 4.1V，且Vth ≈ 4V，则Vgs - Vth ≈ 0.1V，此时Vds必须小于等于0.1V才能进入饱和区。

---

三、实际应用中的问题

1. PWM频率为1Hz

• 1Hz的PWM频率非常低，意味着开关周期很长（1秒一次）。
• 这可能导致电荷泵电路无法正常工作，因为电荷泵依赖于高频开关来实现升压。

重点：

PWM频率过低会导致电荷泵无法有效储能和放电，影响升压效果。建议使用更高频率（如1kHz以上）。

---

四、解决方案建议

1. 检查MOSFET型号并确认Vth

• 查看Q8和Q9的规格书，确认其Vth值。
• 如果Vth > 4.1V，则栅极电压不足以使MOSFET导通。

2. 提高栅极驱动电压

• 如果MOSFET的Vth较低（如2~3V），但目前栅极电压为4.1V，那么理论上应该能导通。
• 但如果Vds过高，则MOSFET可能处于线性区而非饱和区。

3. 使用栅极驱动电路

• 可以考虑使用栅极驱动器芯片（如TC4420、IR2101等），提高栅极驱动能力，确保MOSFET快速、可靠地导通。

4. 提高PWM频率

• 增加PWM频率到1kHz以上，以保证电荷泵正常工作。

---

五、代码示例（假设使用Arduino控制MOSFET）

// Arduino代码示例：控制MOSFET的PWM信号
const int mosfetPin = 9; // 假设连接到数字引脚9

void setup() {
  pinMode(mosfetPin, OUTPUT);
}

void loop() {
  // 设置PWM频率为1kHz（使用analogWrite）
  analogWrite(mosfetPin, 128); // 50%占空比
  delay(1000); // 1秒延迟
}

注意： Arduino默认的PWM频率约为500Hz，若需更高频率，需使用定时器库或外部模块。

---

六、总结

| 问题 | 是否能饱和导通 | |------|----------------| | Q8/Q9栅极电压为4.1V | 取决于MOSFET的Vth | | PWM频率为1Hz | 可能影响电荷泵工作 | | 需要检查MOSFET型号 | 非常重要 |

---

七、最终结论（重点）

Q8和Q9能否饱和导通，主要取决于其阈值电压（Vth）。如果Vth ≤ 4.1V，则可以导通；若Vth > 4.1V，则无法导通。此外，PWM频率过低也会影响整个电荷泵电路的工作效率。建议提高PWM频率，并验证MOSFET的Vth值。
