cesium开启地形后，垂直线显示错误

Question

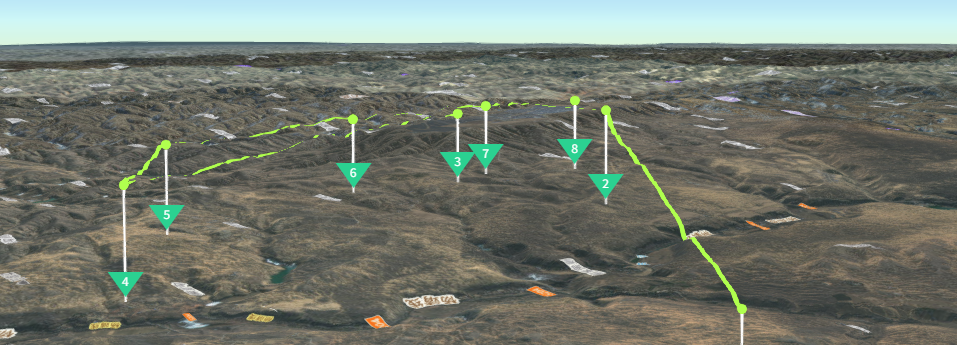

cesium 在开启地形之后在每个航点画一条垂直线，然后转动视角垂直线不会基于航点垂直向上，这块该怎么改呢？

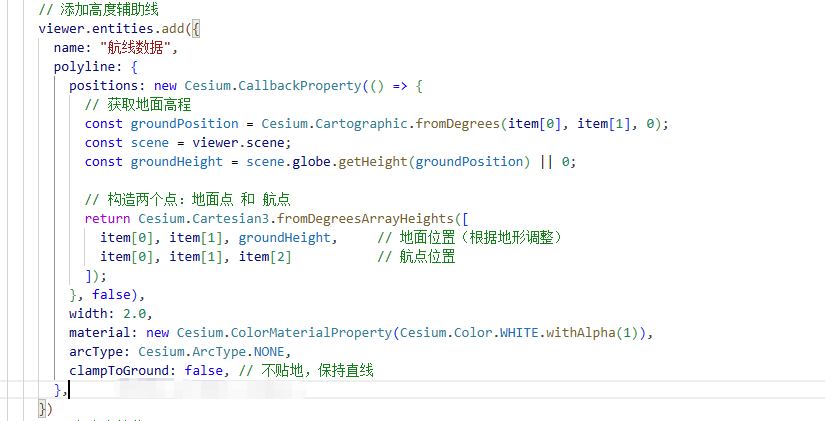

代码如下：

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的问题是：在 Cesium 中开启地形后，绘制的垂直线（从航点垂直向上）在视角变化时不再保持“垂直”状态。这通常是因为 Cesium 的 地形高度 和 坐标系转换 问题导致的。

---

✅ 问题分析

在 Cesium 中，当你使用 Cesium.Cartesian3.fromDegrees 创建一个点时，它默认是在 WGS84 椭球体表面 上的点。但如果你开启了地形（terrain），那么这个点实际上可能已经位于地形之上，而不是椭球体上。

因此，当你从该点向上画一条“垂直线”，如果直接使用 笛卡尔坐标系中的向量（比如 (0, 0, 1)），这条线将不会真正垂直于地面，而是垂直于椭球体，从而导致视角变化时看起来不垂直。

---

✅ 解决方案

重点部分：要让垂直线始终垂直于地形，需要根据当前地形高度动态计算方向

✅ 步骤如下：

1. 获取当前点的地形高度
2. 计算从该点向上垂直的单位向量
3. 使用 Cesium 的 Ellipsoid 或 Geodesic 方法来生成垂直线

---

✅ 修改后的代码示例

// 假设你有一个航点坐标（经度、纬度）
const point = Cesium.Cartesian3.fromDegrees(longitude, latitude);

// 获取该点的地形高度（注意：需要先加载地形）
viewer.terrainProvider.requestHeight(point).then(function(height) {
    const cartographic = Cesium.Cartographic.fromCartesian(point);
    cartographic.height = height; // 设置为地形高度
    const pointWithTerrain = Cesium.Cartesian3.fromDegrees(cartographic.longitude, cartographic.latitude, cartographic.height);

    // 计算垂直方向（基于地球椭球体）
    const ellipsoid = viewer.scene.globe.ellipsoid;
    const normal = ellipsoid.geodeticSurfaceNormal(pointWithTerrain, new Cesium.Cartesian3());

    // 从该点向上延伸一定长度（例如 1000 米）
    const length = 1000; // 单位：米
    const direction = normal.multiplyByScalar(length);
    const end = Cesium.Cartesian3.add(pointWithTerrain, direction, new Cesium.Cartesian3());

    // 绘制线
    viewer.entities.add({
        polyline: {
            positions: [pointWithTerrain, end],
            material: Cesium.Color.RED,
            width: 2
        }
    });
});

---

✅ 补充说明

• 如果你希望垂直线始终与地面真实地形垂直，可以使用 Cesium.CesiumTerrainProvider 提供的高程数据。
• 在某些情况下，你可以使用 Cesium.Cartesian3.normalize() 来确保方向向量是单位向量。
• 如果你使用的是 Cesium.Primitive 而不是 Entity，也可以用类似的方法构造线几何。

---

✅ 总结

| 步骤 | 描述 | |------|------| | 1 | 获取航点的地理坐标 | | 2 | 查询该点的地形高度 | | 3 | 根据椭球体法线计算垂直方向 | | 4 | 使用该方向绘制垂直线 | | 5 | 确保线始终垂直于地形 |

---

✅ 注意事项

• 地形高度查询需要等待地形加载完成，建议使用 requestHeight 并加上回调。
• 如果没有启用地形，这段代码仍然有效，只是不会受到地形影响。
• 如果你使用的是 Cesium.WebMapTileServiceImageryProvider，请确保其支持高程数据。

---

如需进一步优化性能或处理多个航点，可以考虑使用 Cesium.Primitive 或 Cesium.PolylineGeometry 来提高效率。需要我帮你写更高效的版本吗？
