LTspeic仿真输出问题

Question

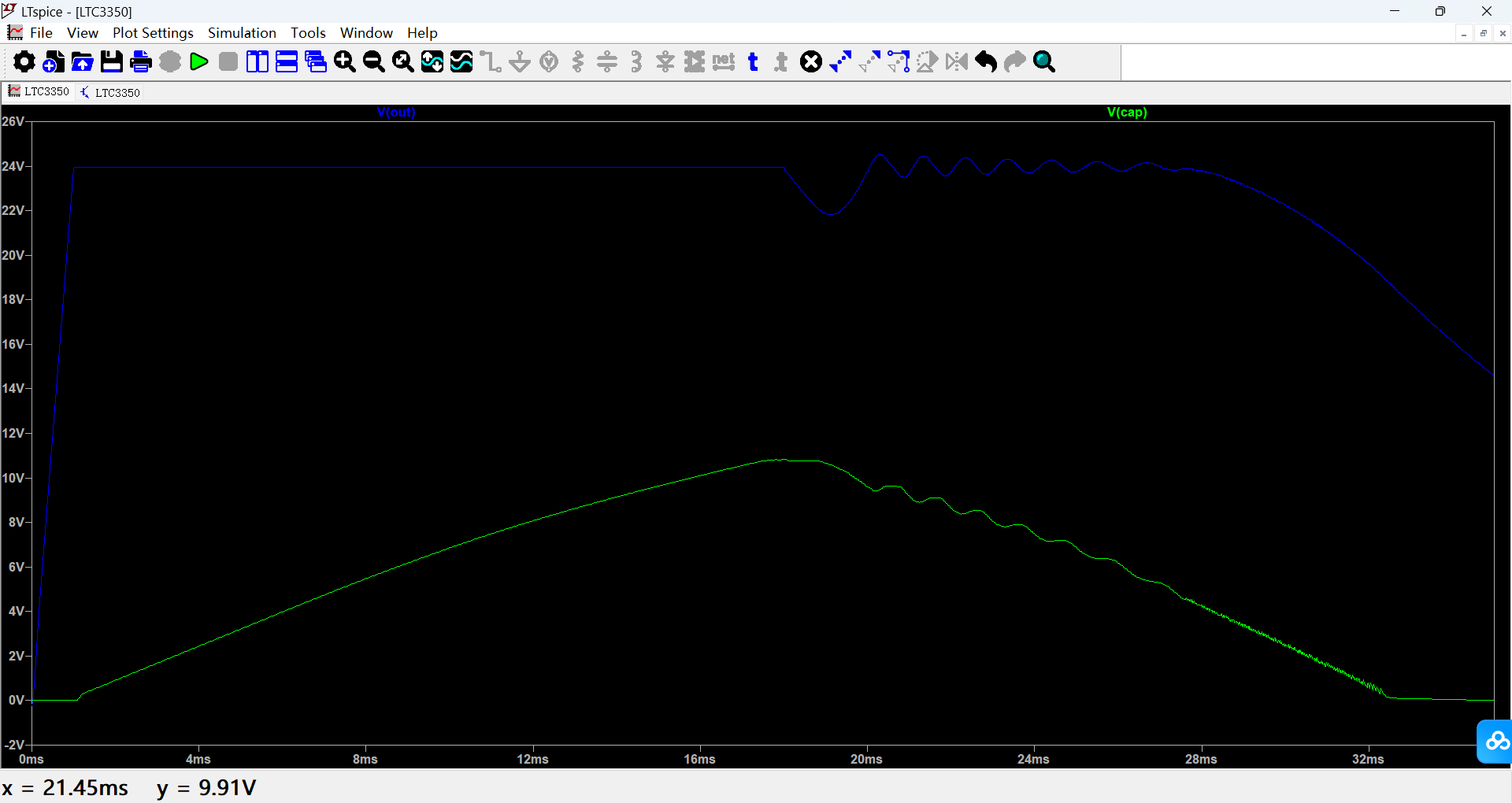

这是我在LTspeic中搭建的基于LTC3350的仿真电路图，我想问一下为什么我的电容在放电过程中输出电压和电容放电电压波形一直在波动，放电末期电容放电电压还会出现一些毛躁啊

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

你的问题涉及LTspice中基于LTC3350的仿真电路在电容放电过程中出现电压波动和毛躁波形的问题。这可能是由多个因素引起的，包括仿真设置、元件参数选择、模型精度、电源管理模块行为等。

---

一、可能原因分析

1. 仿真时间步长（Time Step）过大

   • LTspice默认的仿真时间步长可能不适合某些高频或快速变化的信号。
   • 当电容放电过程中电流变化较快时，较大的时间步长会导致仿真结果不准确，产生波动或毛躁。

2. LTC3350模型不精确或未正确使用

   • LTC3350是低功耗DC/DC升压转换器，其内部有复杂的控制逻辑（如开关频率、反馈环路等）。
   • 如果你使用的是简化模型或没有正确配置其控制引脚（如EN、FB），可能会导致仿真结果异常。

3. 电容模型不准确或未考虑ESR（等效串联电阻）

   • 电容在实际应用中具有一定的等效串联电阻（ESR），如果仿真中忽略了这一点，可能导致电压波动。
   • 特别是在放电末期，ESR的影响更加明显。

4. 负载突变或瞬态响应问题

   • 如果电容连接的负载在放电过程中发生突变（如突然增加或减少电流），可能引发电压波动。
   • 检查负载是否稳定，是否有突变或过载情况。

5. 仿真中的“死区”或“延迟”问题

   • 在某些情况下，LTspice的仿真会因为“死区”或“延迟”导致波形不连续，特别是在开关器件（如MOSFET）切换过程中。

---

二、解决方案与优化建议

1. 调整仿真时间步长（Time Step）

• 修改方法：

  • 打开仿真设置（Simulate > Edit Simulation Cmd）
  • 在 Transient Analysis 中，将 Maximum timestep 设置为更小的值，例如：

    Max Timestep = 1e-6 (1 μs)


• 加粗重点：
  增大仿真精度可以显著改善电压波形的平滑度，尤其是在高频率或快速变化的场景下。

2. 检查LTC3350模型是否正确

• 确保：

  • 使用了正确的LTC3350模型文件（通常为 .lib 或 .cm 文件）。
  • 正确配置了EN（使能引脚）、FB（反馈引脚）等关键控制引脚。
  • 如果使用的是自定义模型，需确认其开关频率、输出特性是否符合实际。

• 加粗重点：
  LTC3350的工作模式和控制逻辑对仿真结果影响极大，必须确保模型正确无误。

3. 添加电容的ESR（等效串联电阻）

• 修改方法：

  • 在电容模型中加入一个串联电阻（ESR），例如：

    C1 0 1 100uF Rser=0.01


  • 或者使用更真实的电容模型（如Tantalum或MLCC）。

• 加粗重点：
  电容的ESR是影响放电电压稳定性的重要因素，尤其是在放电末期。

4. 检查负载是否稳定

• 建议：

  • 确保负载电流在放电过程中是稳定的，避免突变。
  • 如果负载不稳定，可以尝试在负载端加入滤波电容或使用恒流源。

• 加粗重点：
  负载的瞬态变化会导致电容电压波动，因此应尽量保持负载稳定。

5. 优化仿真设置

• 建议：
  • 使用 Transient Analysis 而不是 AC 或 DC Sweep。
  • 增加仿真时间，以观察完整放电过程。
  • 在仿真开始前加入适当的初始条件（如 IC=...）。

---

三、代码示例（LTspice原理图部分）

假设你使用的是如下电容：

C1 0 1 100uF Rser=0.01

如果你的LTC3350模型是外部库，可以这样调用：

XU1 0 1 2 3 LTC3350

并确保其控制引脚（如EN、FB）已正确连接。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 电压波动 | 调整仿真时间步长，提高仿真精度 | | 放电末期毛躁 | 添加电容的ESR，使用真实电容模型 | | 模型错误 | 确认LTC3350模型正确性，配置控制引脚 | | 负载不稳定 | 稳定负载，避免突变 | | 仿真设置不当 | 使用Transient分析，增加仿真时间 |

---

如果你愿意提供具体的电路图或仿真截图，我可以进一步帮你分析具体问题所在。
