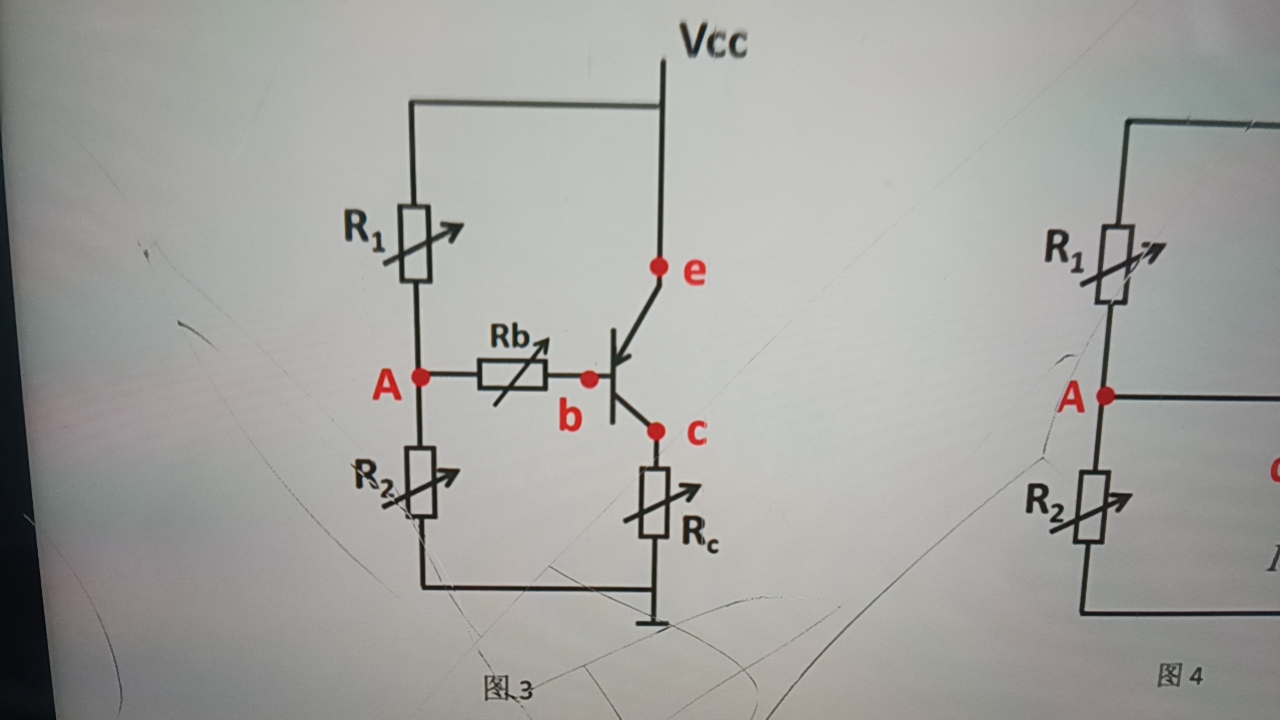

想知道这个R1增大，Ic咋变，问了好几个ai答案都不一样

Question

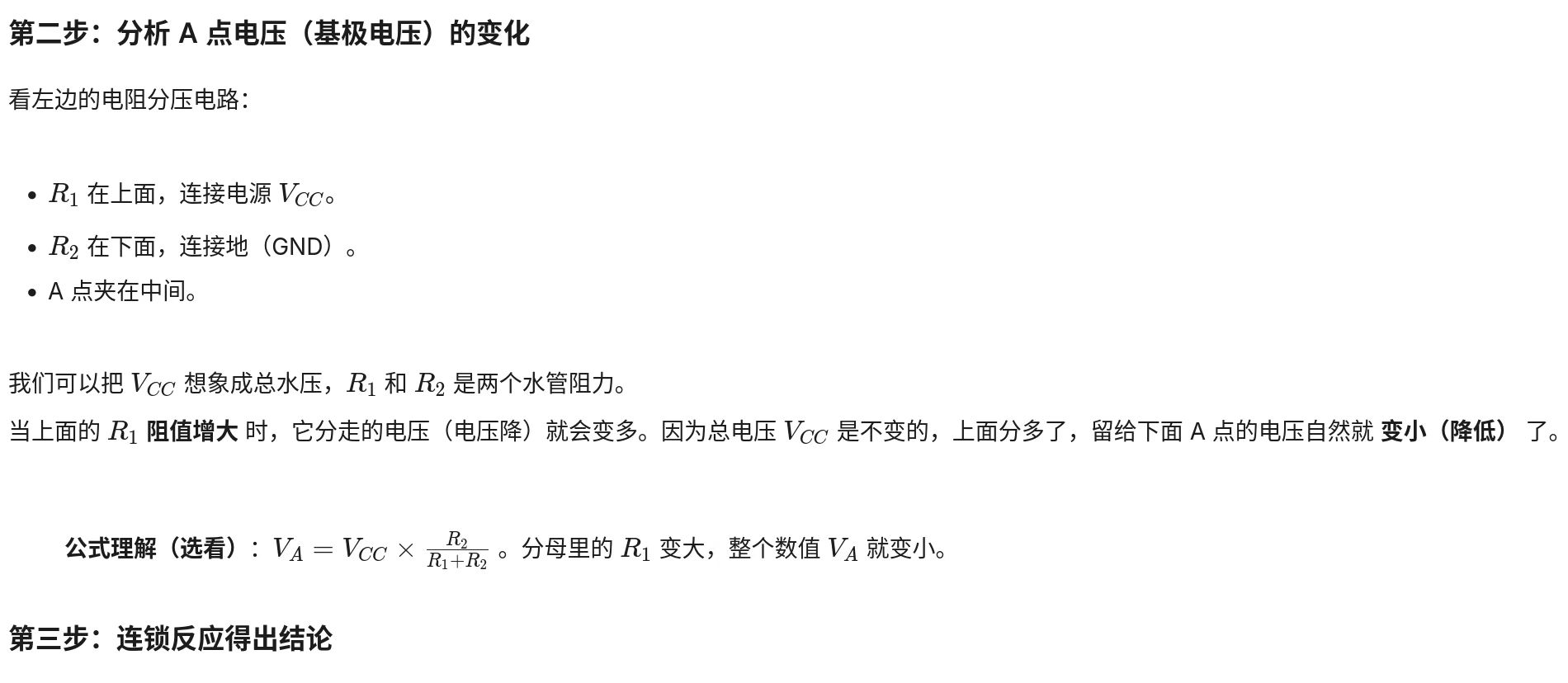

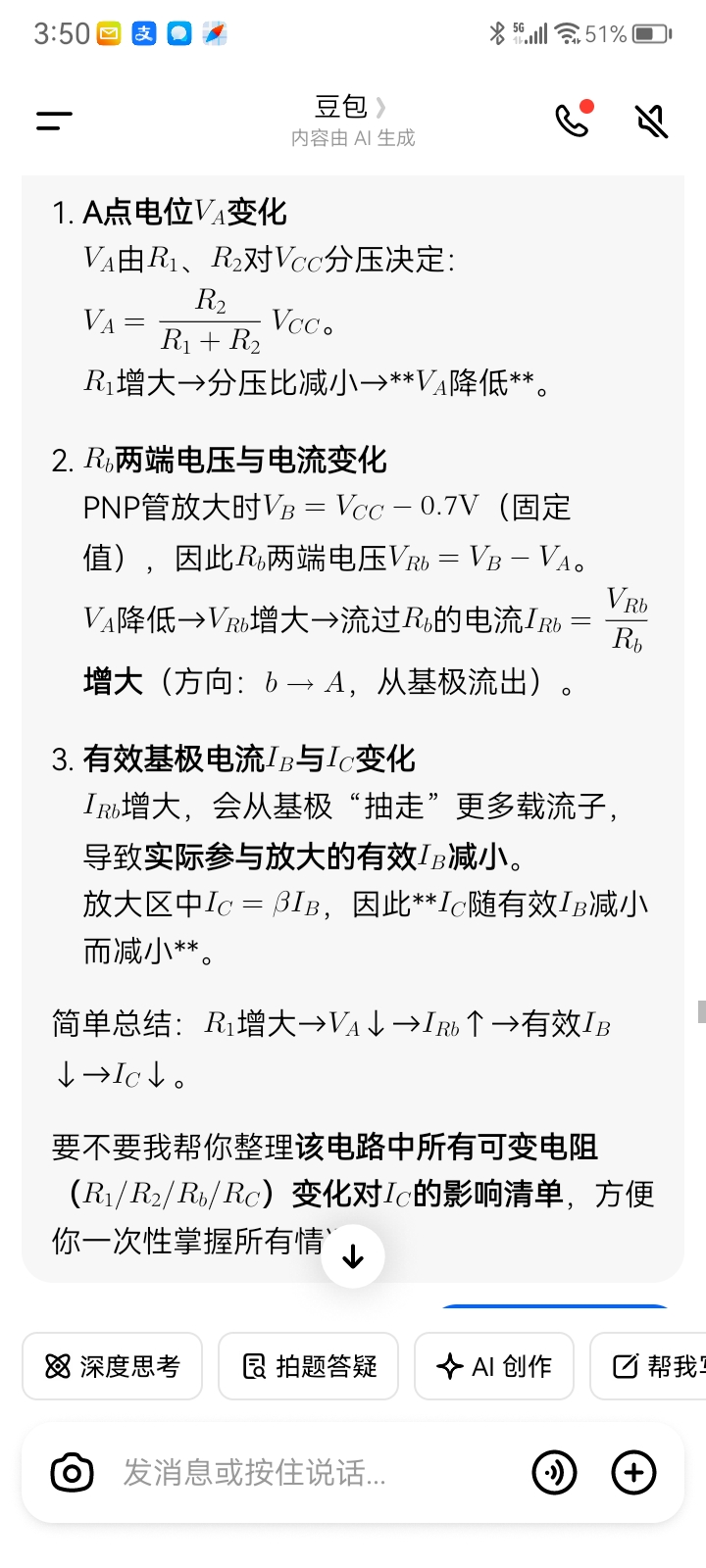

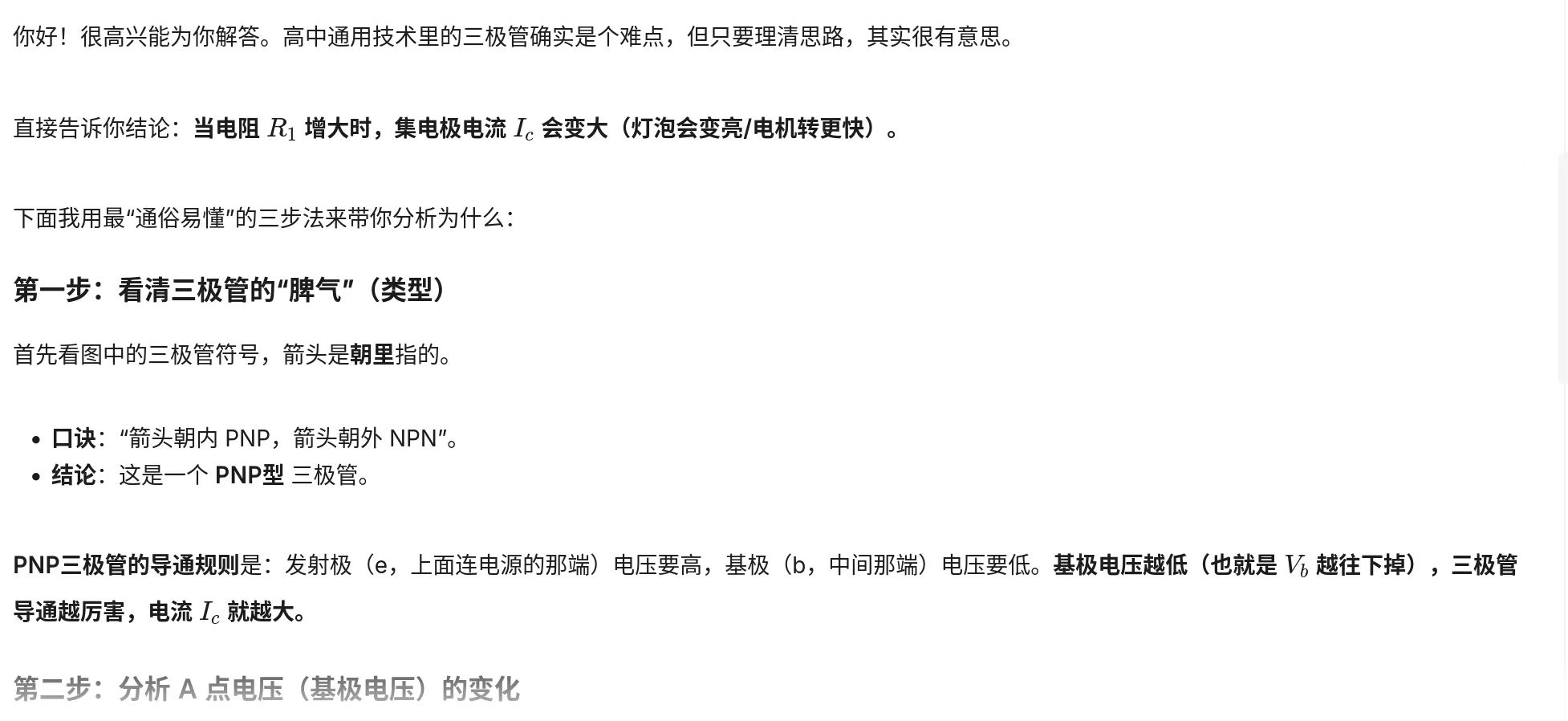

这里分别是Gemini，豆包和deep seek的回答，有些说会增大，有些说会减小，豆包说流过Rb的电流跟Ib是不一样的，我搞不懂啊

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的“R1增大，Ic咋变”这个问题，在模拟电子电路中是一个非常基础但容易混淆的问题。尤其是在共射极放大电路（如NPN晶体管）中，R1通常是指基极偏置电阻（例如Rb），而Ic是集电极电流。

根据你的描述，不同AI的回答不一致，说明问题本身可能存在多种情况或假设条件未明确。下面我将从原理分析、电路结构、不同情况下的变化趋势等方面进行详细解释，并给出加粗重点部分和分步解决方案。

---

一、电路结构与参数定义

在典型的共射极放大电路中，常见结构如下：

• Vcc：电源电压
• R1, R2：基极偏置电阻（用于设置Q点）
• Re：发射极电阻（可能有）
• Rc：集电极电阻
• Q1：NPN晶体管（如2N3904）

其中，R1通常作为上拉电阻，连接到Vcc，而R2作为下拉电阻，接地。两者共同作用为晶体管提供基极偏置电压，从而控制基极电流 Ib，进而影响集电极电流 Ic。

---

二、核心问题：当R1增大时，Ic如何变化？

1. 基本原理分析

• 当R1增大，意味着基极偏置电阻变大。

• 基极偏置电压（Vb）由R1和R2分压决定：

  $$ V_b = \frac{R2}{R1 + R2} \times V_{cc} $$

• 如果R1增大，则Vb 减小（因为分压比例降低）。

• 基极电压减小 → 基极电流 Ib 减小 → 集电极电流 Ic 减小（因为 Ic ≈ β × Ib，β是电流增益）。

因此，R1增大时，Ic会减小。

---

三、为什么不同的AI回答不一致？

这主要是由于以下几种原因：

✅ 1. 不同的电路配置

• 某些情况下，R1可能不是基极偏置电阻，而是其他用途（比如射极电阻或反馈电阻）。
• 如果R1是射极电阻 Re，那么R1增大会导致Ic减小（因为Re越大，Ie越小，Ic≈Ie）。

重点：必须明确R1的具体功能！

✅ 2. 是否考虑晶体管的非线性特性

• 在某些简化模型中，Ic ≈ β × Ib，但实际中，β不是常数，且Ic还受Vce的影响。
• 如果电路工作在饱和区，Ic可能不再随Ib线性变化。

✅ 3. 是否考虑其他电阻（如Re）

• 如果电路中存在发射极电阻 Re，那么R1的变化可能通过影响Vb间接改变Ic。
• 但如果Re很大，它会稳定Ic，使得R1变化对Ic的影响较小。

---

四、总结：R1增大时，Ic如何变化？

| 情况 | R1变化 | Ic变化 | 说明 | |------|--------|--------|------| | 常规共射极放大电路（R1为基极偏置电阻） | R1增大 | Ic减小 | 分压降低 → Ib减小 → Ic减小 | | R1为发射极电阻（Re） | R1增大 | Ic减小 | Re增大 → Ie减小 → Ic≈Ie | | 电路处于饱和区 | R1增大 | 可能不明显 | 饱和后Ic趋于恒定 | | 存在Re且较大 | R1增大 | 影响较小 | Re起到稳定作用 |

---

五、代码示例（仿真验证）

如果你使用的是 LTspice 或 Multisim 等仿真工具，可以尝试修改R1值，观察Ic变化。

; 示例 LTspice 电路文件片段
Vcc 1 0 DC 12V
R1 1 2 10k
R2 2 0 1k
Q1 3 2 0 NPN_2N3904
Rc 3 0 1k

你可以将 R1 改为 20k、50k 等，然后运行仿真，查看 Ic 的变化趋势。

---

六、建议：如何判断R1的作用？

1. 看电路图中的R1位置：是否连接到基极？
2. 看是否有Re：如果有Re，可能R1是基极偏置。
3. 看Ic是否随R1变化显著：如果变化明显，说明R1是关键偏置电阻。

---

七、总结与重点强调

重点：在常规共射极放大电路中，当R1（基极偏置电阻）增大时，Ic会减小。

✅ 原因：R1增大导致基极电压下降 → Ib下降 → Ic下降

✅ 注意：需明确R1在电路中的具体功能，否则结论可能不准确。

✅ 建议：结合仿真工具验证理论分析，确保结果可靠。

---

如有具体电路图或参数，我可以进一步帮你分析。欢迎继续提问！
