jz2440开发板nor上电secureCRT不显示uboot菜单

Question

想问一下为什么jz2440开发板从nor上电但界面

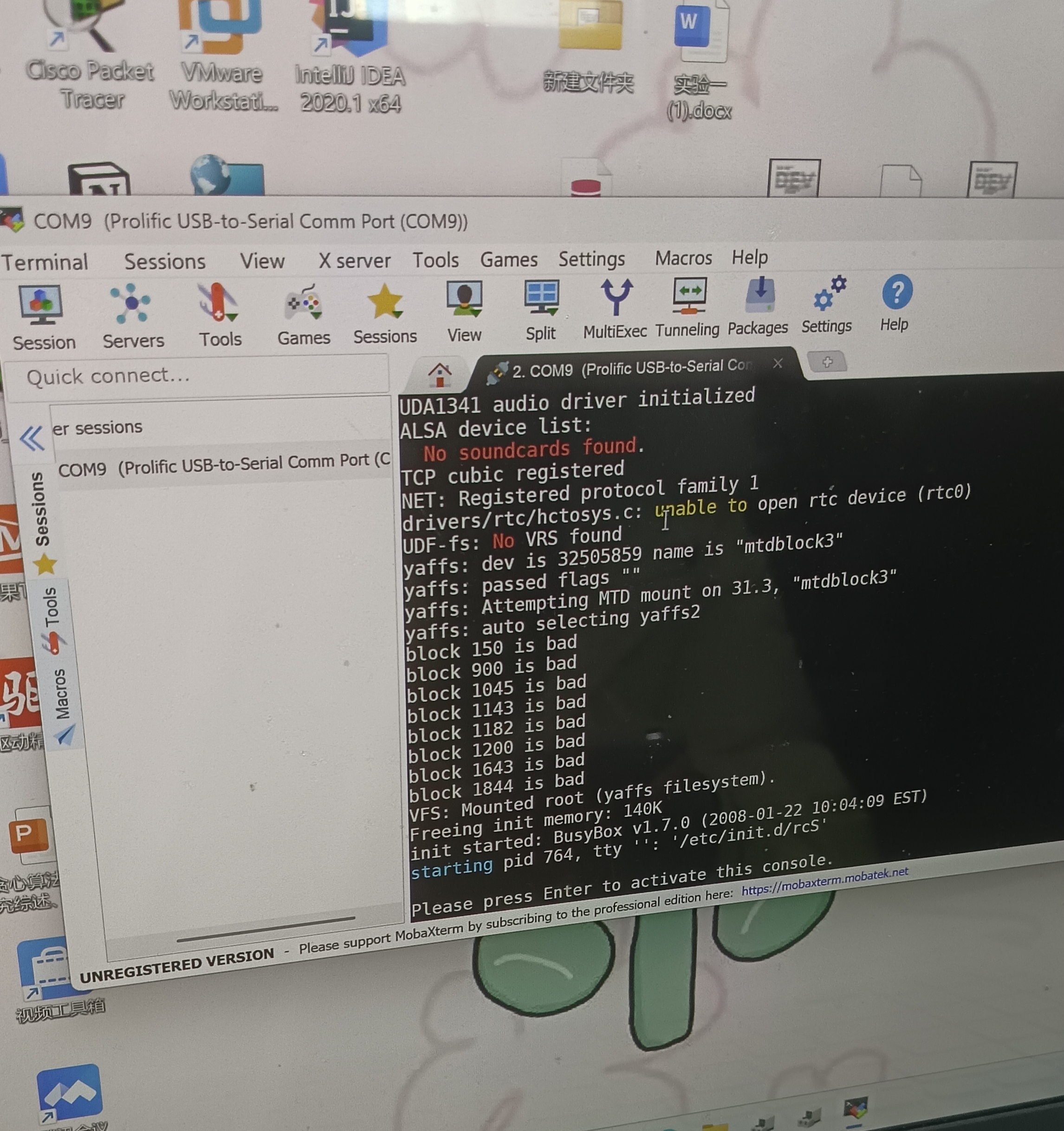

没反应，不显示uboot烧写菜单，是uboot没烧写好吗？从nand上电显示是图片这样的，说是有坏块。
真的一窍不通。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于 JZ2440 开发板 在 从 NOR 上电时，SecureCRT 不显示 U-Boot 菜单，而从 NAND 上电时显示图片并提示有坏块。这是一个典型的 U-Boot 启动问题，可能涉及硬件、启动配置或烧写错误。

---

一、问题分析

1. U-Boot 是什么？

U-Boot（Universal Boot Loader）是一个开源的嵌入式引导程序，用于在设备启动时加载操作系统内核（如 Linux）。它通常被烧写到 NOR Flash 或 NAND Flash 中。

2. 为什么 SecureCRT 没有显示 U-Boot 菜单？

• 如果 SecureCRT 没有任何输出，说明 U-Boot 没有正常启动。
• 可能的原因包括：
  • U-Boot 未正确烧写到 NOR Flash。
  • 开发板的启动模式设置错误（如从 NAND 启动而不是 NOR）。
  • 串口连接异常（如波特率不匹配、线缆接触不良等）。
  • 硬件故障（如 Flash 损坏、电源不稳定等）。

3. 从 NAND 上电显示图片和坏块

• 这说明 U-Boot 已经被烧写到了 NAND Flash，但可能存在：
  • 坏块导致 U-Boot 无法完整读取。
  • U-Boot 配置错误或损坏。
  • Linux 内核或根文件系统损坏。

---

二、可能的原因及解决方案

✅ 原因 1：U-Boot 未正确烧写到 NOR Flash

解决方案：

1. 确认开发板的启动模式是否为 NOR Flash

   • 查看 JZ2440 的启动模式跳线（通常是 JP1 或类似标识），确保其设置为 NOR Flash 启动。
   • 有些开发板需要通过拨码开关或跳线帽设置启动源。

2. 使用工具重新烧写 U-Boot 到 NOR Flash

   • 使用 S3C2440 的烧写工具（如 s3c2410烧写器 或 nandwrite/nanddump 工具）。
   • 确保使用的 U-Boot 镜像文件是 针对 NOR Flash 的版本（例如 u-boot-nor.bin）。

3. 检查烧写过程是否成功

   • 使用 nanddump 或 flashrom 工具验证 NOR Flash 是否包含正确的 U-Boot 内容。

示例代码（假设使用 s3c2410 烧写器）：

# 假设你有一个 u-boot-nor.bin 文件
s3c2410_nor_write -f u-boot-nor.bin -o 0x00000000

注意： 请根据你的具体烧写工具和命令格式进行调整。

---

✅ 原因 2：SecureCRT 串口配置错误

解决方案：

1. 检查串口参数是否匹配

   • 打开 SecureCRT，进入 Session Options > Connection > Serial Port。
   • 确认以下参数：
     • 波特率（Baud Rate）：115200（标准）
     • 数据位（Data Bits）：8
     • 停止位（Stop Bits）：1
     • 校验位（Parity）：None
     • 流控制（Flow Control）：None

2. 检查串口线连接

   • 确保串口线（如 USB 转 RS232 线）连接正常。
   • 尝试更换串口线或使用其他电脑测试。

---

✅ 原因 3：U-Boot 配置错误或损坏

解决方案：

1. 尝试从 NAND 启动并修复 U-Boot

   • 如果从 NAND 启动时能看到图像或提示信息，说明 NAND 中有内容，可能是 U-Boot 损坏。
   • 使用 nandwrite 工具重新烧写 U-Boot 到 NAND Flash。

2. 使用 TFTP 引导方式

   • 如果开发板支持网络启动（TFTP），可以尝试通过网络加载 U-Boot。
   • 需要配置 TFTP 服务器，并确保开发板与服务器在同一网段。

3. 使用 J-Link 或其他调试工具

   • 如果你有 J-Link 或其他调试接口，可以通过调试工具直接读取 Flash 内容，查看 U-Boot 是否存在。

---

三、推荐步骤总结

1. 检查启动模式是否为 NOR Flash

   • 确认开发板的跳线或拨码开关设置正确。

2. 重新烧写 U-Boot 到 NOR Flash

   • 使用合适的烧写工具和镜像文件（如 u-boot-nor.bin）。

3. 检查 SecureCRT 串口配置

   • 确保波特率、数据位等参数正确。

4. 尝试从 NAND 启动并修复 U-Boot

   • 如果 NAND 启动正常，说明 NAND 有内容，可能是 U-Boot 损坏。

5. 使用 TFTP 或调试工具进一步排查

   • 用于深入分析 U-Boot 是否加载成功。

---

四、附加建议

• 查阅开发板手册：每个开发板的启动方式和烧写方法略有不同，建议仔细阅读官方文档。
• 备份原始 U-Boot 文件：避免误操作后无法恢复。
• 使用调试工具辅助排查：如 J-Link、OpenOCD 等，可更直观地看到 U-Boot 的执行状态。

---

如果你愿意提供具体的开发板型号、使用的 U-Boot 版本、烧写工具等信息，我可以给出更详细的帮助。
