ug mcd和plc映射成功但是信号出错

Question

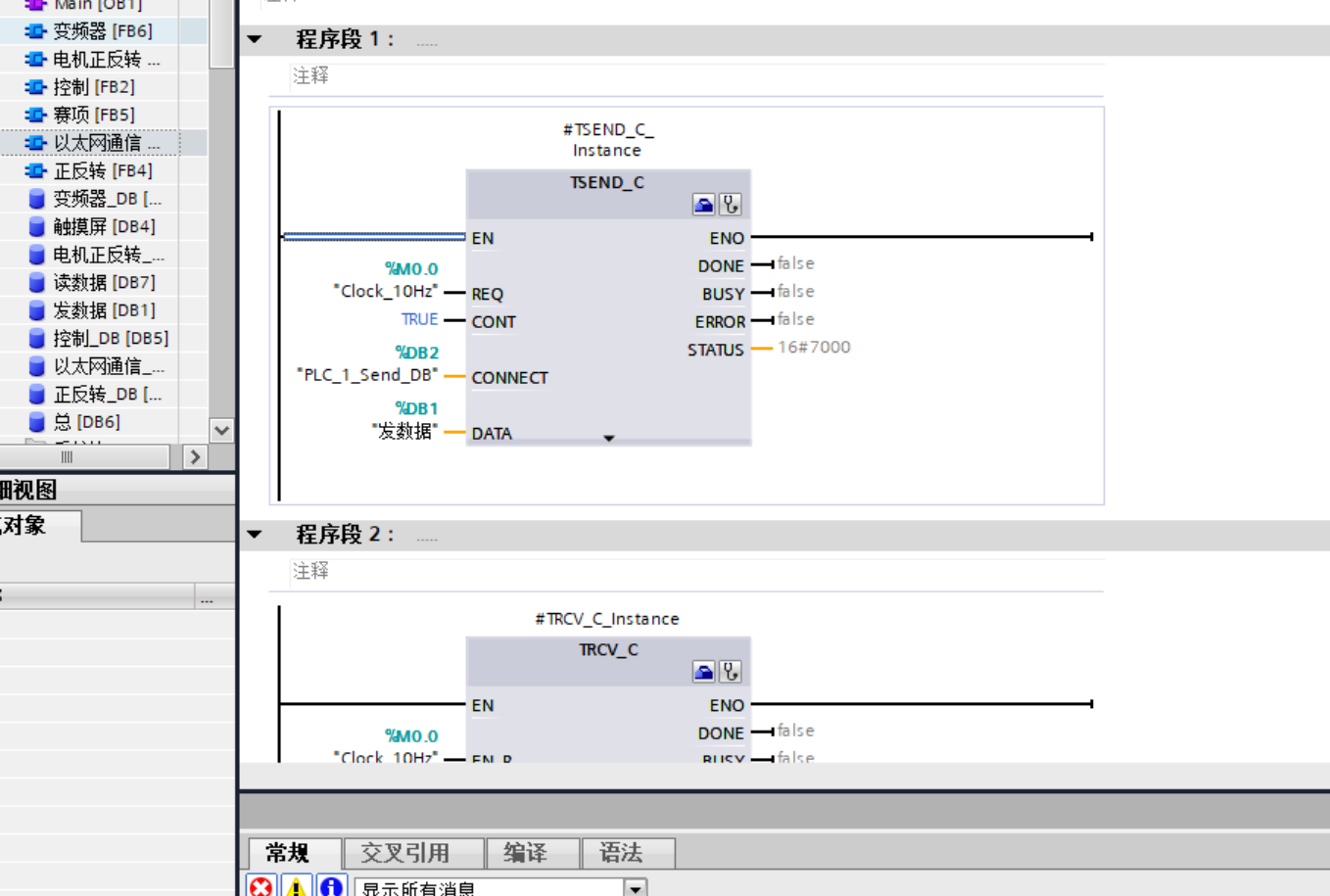

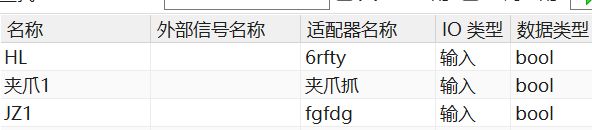

ug和plc映射，但是我plc控制mcd的话，信号可以发过去，但是mcd那边信号会先变为true接着变为false，以此循环，总之就是不能一直为true

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的 UG（Unigraphics） 与 PLC（可编程逻辑控制器） 的 MCD（Machine Control Device，机器控制设备） 映射成功，但信号在 PLC 控制 MCD 时出现异常：信号先变为 TRUE 再变为 FALSE，循环变化，无法保持为 TRUE。这种情况通常涉及 信号映射、通信协议、信号触发机制或硬件配置 等多个方面的问题。

---

一、问题分析

1. 信号映射问题

• 可能原因：虽然映射成功，但某些信号的 数据类型不匹配 或 地址分配错误。
• 表现：PLC 发送信号后，MCD 接收并短暂识别为 TRUE，但由于某种机制（如超时、状态机切换、硬件限制），信号又被重置为 FALSE。

2. 通信协议问题

• 可能原因：使用的是 Modbus、Profinet、EtherCAT 等协议，而 信号更新频率或周期设置不合理。
• 表现：信号只在某个时间点被发送一次，随后未持续更新，导致 MCD 误判。

3. 信号触发机制问题

• 可能原因：MCD 的信号处理逻辑中存在 触发条件（如脉冲信号、边沿检测等），导致信号仅在特定时刻有效。
• 表现：信号被当作 脉冲信号 处理，而非持续的 TRUE 信号。

4. 硬件或软件配置问题

• 可能原因：MCD 的输入模块或 PLC 的输出模块存在 配置错误，例如：
  • 输入/输出模式不匹配（如数字输入 vs 模拟输入）
  • 防抖设置过小
  • 信号电平不匹配（如 24V vs 5V）

---

二、解决方案

✅ 1. 检查信号映射配置

• 步骤：

  1. 打开 UG 与 PLC 的通信配置界面。
  2. 确认 MCD 信号对应的 地址、数据类型和方向（输入/输出） 是否正确。
  3. 检查是否将信号误设为 脉冲型（Pulse）而非 持续型（Latched）。

• 示例（伪代码）：

  // 正确的持续型信号
  MCD_Signal = TRUE; // 持续保持为 TRUE


  // 错误的脉冲型信号（仅在某一时刻为 TRUE）
  MCD_Signal = TRUE;
  Delay(100ms);
  MCD_Signal = FALSE;


---

✅ 2. 优化通信协议设置

• 步骤：

  1. 检查通信协议的 扫描周期 和 信号更新频率。
  2. 如果使用 Modbus RTU，确保 波特率、校验方式 设置正确。
  3. 如果是 EtherCAT，确认 主站和从站的同步配置 是否合理。

• 示例（Modbus 配置）：

  # Python 示例（使用 pymodbus 库）
  from pymodbus.client import ModbusTcpClient

  client = ModbusTcpClient('192.168.1.100', port=502)
  client.connect()

  # 写入信号（保持为 TRUE）
  client.write_register(address=0x1000, value=1)  # 保持为 TRUE


---

✅ 3. 修改 MCD 信号处理逻辑

• 步骤：

  1. 在 MCD 的程序中，检查是否对信号进行了 边沿检测 或 脉冲触发。
  2. 如果需要保持信号为 TRUE，应使用 锁存器（LATCH） 或 状态机 机制。

• 示例（PLC 梯形图逻辑）：

  |----[X0]----(M1)----|
  |                   |
  |----[M1]----(Y0)----|  # Y0 保持为 ON


---

✅ 4. 检查硬件连接和信号电平

• 步骤：
  1. 使用 万用表 测量 PLC 输出端与 MCD 输入端的电压。
  2. 确保信号电平符合 MCD 的输入要求（如 24V DC）。
  3. 检查是否有 电磁干扰 或 线路接触不良。

---

✅ 5. 调试工具辅助排查

• 建议工具：

  • PLC 调试器（如 Siemens S7-1200 的 TIA Portal）
  • 网络抓包工具（如 Wireshark、Sniffer）
  • 信号监控工具（如 UG 的实时监控功能）

• 操作建议：

  • 实时监控 PLC 输出信号和 MCD 输入信号的状态。
  • 观察信号变化的时间点和频率。

---

三、总结

| 问题点 | 原因 | 解决方案 | |--------|------|----------| | 信号映射错误 | 数据类型或地址不匹配 | 检查并修正信号地址和类型 | | 通信协议配置不当 | 扫描周期或更新频率不合理 | 优化通信参数 | | 信号处理逻辑错误 | 误用脉冲信号或边沿检测 | 修改逻辑为持续信号 | | 硬件连接问题 | 电平不匹配或接触不良 | 检查并修复物理连接 | | 调试手段不足 | 无法定位信号变化点 | 使用专业工具进行监控 |

---

四、代码示例（PLC 梯形图逻辑）

|----[X0]----(M1)----|   # X0 是 PLC 控制信号
|                   |
|----[M1]----(Y0)----|   # Y0 是 MCD 的控制信号，保持为 ON

注意：如果你使用的是 结构化文本（ST），可以这样写：

PROGRAM Main
VAR
    M1 : BOOL := FALSE;
    Y0 : BOOL := FALSE;
END_VAR

IF X0 THEN
    M1 := TRUE;
END_IF;

Y0 := M1;  // 保持为 TRUE

---

五、结论

你的问题很可能是因为 信号处理逻辑或通信配置不当 导致 MCD 接收到的信号被误认为是 脉冲信号，而不是 持续信号。请根据上述步骤逐一排查，并结合实际系统进行调试。

如有更多细节（如使用的 PLC 型号、通信协议、MCD 类型等），我可以提供更具体的解决方案。
