CST怎么计算时域的SAR

Question

在CST里仿真设置监视器时选择时域的:

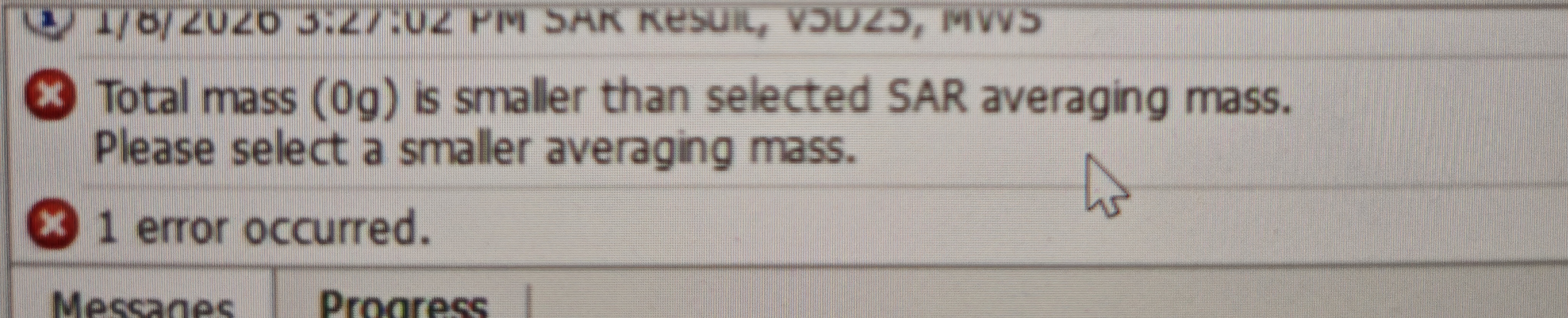

仿真结束后采用SAR Calculation计算SAR总是报错，提示:

这是为什么，时域结果不能计算SAR吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在CST（Computer Simulation Technology）中，SAR（Specific Absorption Rate，比吸收率） 的计算通常需要使用频域数据，而不是时域数据。因此，当你在仿真设置中选择时域监视器，并在仿真结束后尝试使用 SAR Calculation 时，可能会遇到错误提示，这正是由于以下原因：

---

✅ 主要原因：

时域结果不能直接用于SAR计算。

SAR的计算依赖于电磁场的频域分布（如电场强度E），而时域数据是随时间变化的信号，无法直接用于SAR的标准化计算。

---

🚫 错误提示示例：

"This is why: The SAR calculation requires frequency domain data."

---

🔧 解决方案

为了解决这个问题，你可以按照以下步骤进行修改和操作：

1. 将仿真设置从“时域”改为“频域”

• 在CST中打开你的项目。
• 进入 "Simulation Setup" 界面。
• 在 "Time Domain" 或 "Frequency Domain" 选项中，选择“Frequency Domain”。
• 设置合适的频率点（例如，针对特定的通信标准，如5G、Wi-Fi等）。

注意： 如果你确实需要时域分析（如脉冲信号或瞬态响应），可以保留时域监视器，但SAR计算必须使用频域数据。

---

2. 添加频域监视器

• 在 "Monitors" 部分，添加一个 "Frequency Domain Monitor"。
• 选择你要监控的区域（如人体模型、天线附近等）。
• 设置适当的频率范围和步长（根据你的应用需求）。

---

3. 运行仿真（频域）

• 确保仿真设置为 频域模式。
• 运行仿真后，CST会生成频域数据。

---

4. 使用SAR Calculation工具

• 在 "Post Processing" 菜单中，找到 "SAR Calculation" 工具。
• 选择你刚创建的 频域监视器。
• 按照提示完成SAR计算。

---

5. 如果必须用时域数据，如何处理？

如果你必须使用时域数据，可以通过以下方式间接获取SAR：

a. 将时域数据转换为频域数据

• 使用CST内置的 FFT（快速傅里叶变换） 功能，将时域数据转换为频域数据。
• 然后使用上述方法进行SAR计算。

b. 代码示例（伪代码）（CST中不支持直接编写代码，但可通过脚本调用）

% 假设你已经通过CST导出时域数据到文件
time_domain_data = load('time_data.mat');

% 执行FFT
freq_domain_data = fft(time_domain_data);

% 使用CST的SAR Calculation工具导入频域数据

注意： CST本身不支持直接编程，但可以通过其脚本接口（如VBA或Python API）实现自动化处理。

---

📌 总结

| 步骤 | 内容 | |------|------| | 1 | 将仿真模式从“时域”改为“频域” | | 2 | 添加“频域监视器” | | 3 | 运行频域仿真 | | 4 | 使用“SAR Calculation”工具进行SAR计算 | | 5 | 若必须用时域数据，可先做FFT转换后再计算 |

---

⚠️ 注意事项

• SAR计算只能基于频域数据，时域数据不能直接用于SAR。
• 如果你需要同时分析时域和频域特性，建议分别设置两个不同的仿真任务。
• 如果你是初学者，建议参考CST官方手册中的“SAR Calculation”章节，了解更多细节。

---

如有其他问题，欢迎继续提问！
