el817带负载降低输出电压

Question

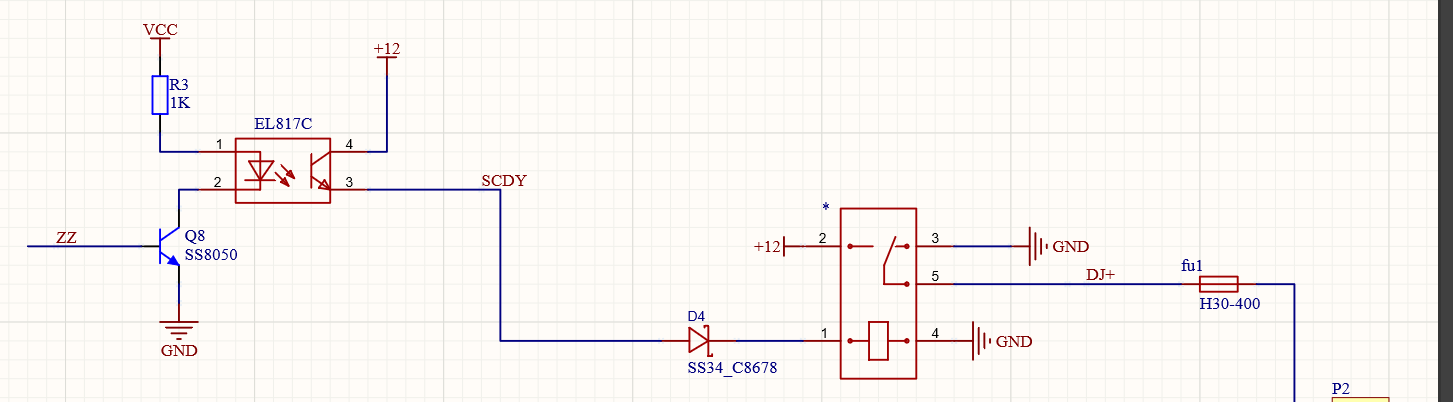

采用el817隔离输出电路，不加入后面的继电器 输出12v 加入继电器之后输出变3.6v左右 ，搞不明白，有没有能人指教一下。可以有偿

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于 EL817 光电耦合器 的隔离输出电路中，不加继电器时输出为 12V，加入继电器后输出电压下降到 3.6V 左右。这说明在继电器接入后，电路的负载或工作状态发生了变化，导致输出电压异常。

---

✅ 问题分析

1. EL817 是什么？

EL817 是一种常见的 光电耦合器（Optocoupler），用于实现输入与输出之间的电气隔离。它由一个 LED 和一个光敏晶体管组成，常用于信号隔离、控制电路等。

2. 为什么加入继电器后电压变低？

• 继电器线圈需要电流驱动：当继电器被激活时，其线圈会吸收一部分电流，可能导致 EL817 的输出端电压下降。
• EL817 的输出能力有限：如果 EL817 的输出电流不足以驱动继电器线圈，就会导致输出电压降低。
• 负载变化影响了电路的稳定性：继电器的加入可能改变了整个电路的工作点，尤其是当没有足够的反馈或稳压机制时。

---

🔧 解决方案

以下是针对该问题的详细解决方案，按优先级排序：

1. 检查 EL817 的输出能力

重点部分：EL817 的最大输出电流一般为 50mA 左右，而继电器线圈通常需要更大的电流（如 50~100mA）。

建议：使用更强大的驱动电路，比如三极管或 MOSFET 驱动继电器。

修改后的电路结构（示例）：

+12V
│
├───[R1]───LED(EL817)───GND
│
└───[Q1] (NPN) ──[R2]───继电器线圈
      │
     GND

说明：

• Q1（如 2N2222）作为开关，驱动继电器线圈。
• R2 限制 Q1 的基极电流。
• EL817 仅用于隔离，不直接驱动继电器。

---

2. 检查 EL817 输入侧是否正常工作

• 确认输入侧的 LED 是否发光：用万用表或示波器测量 EL817 的输入侧是否有电压。
• 确保输入电流足够：EL817 的 LED 需要一定的正向电流才能导通（一般 1~10mA）。

建议：使用限流电阻（例如 1kΩ）来保护 LED，并确保输入电流合适。

---

3. 检查 EL817 输出侧的负载情况

• 输出侧是否连接了额外的负载？ 比如稳压二极管、电容或其他器件。
• 是否需要外接稳压电路？ 如果输出不稳定，可以考虑添加 78L12 或 LM317 稳压模块 来稳定输出电压。

---

4. 测试电路的接地是否一致

• 避免“地环路”干扰：如果输入和输出的地未正确连接，可能会导致电压异常。
• 确保所有设备共地：特别是如果你使用的是外部电源或调试工具。

---

5. 使用示波器或万用表进行测量

• 测量 EL817 输入和输出的电压与电流。
• 观察继电器接入前后电路的变化，找出具体是哪个环节导致电压下降。

---

🛠️ 示例代码（假设你是通过单片机控制）

如果你是通过单片机控制 EL817，可以参考以下代码逻辑（以 Arduino 为例）：

const int el817Pin = 13; // 连接 EL817 的输入端

void setup() {
  pinMode(el817Pin, OUTPUT);
}

void loop() {
  digitalWrite(el817Pin, HIGH); // 启动 EL817
  delay(1000);
  digitalWrite(el817Pin, LOW);  // 关闭 EL817
  delay(1000);
}

注意： 如果你直接用 EL817 控制继电器，应改用三极管或 MOSFET 作为驱动，而不是直接连接 EL817 到继电器。

---

📌 总结

| 问题原因 | 解决方法 | |----------|----------| | EL817 输出电流不足 | 使用三极管或 MOSFET 驱动继电器 | | 继电器线圈电流过大 | 增加驱动电路，避免 EL817 直接驱动 | | 接地不一致 | 确保所有设备共地 | | 输入电流不足 | 添加限流电阻，确保 EL817 正常工作 | | 电路稳定性差 | 添加稳压模块或反馈电路 |

---

如果你愿意提供具体的电路图或硬件连接方式，我可以进一步帮助你分析并给出更精准的修改建议。
如需有偿技术支持，也可以联系我，我会根据你的需求提供详细服务。
