Simulink 置位信号如何保持

Question

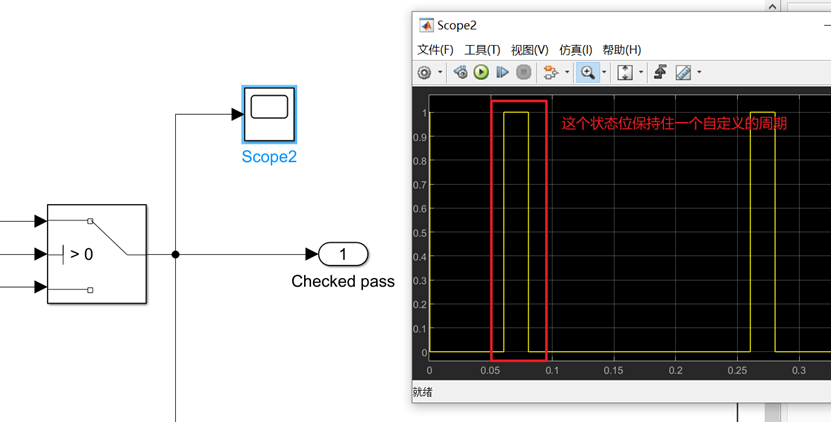

我在Simulink中有一个Switch之后得到了一个置位信号，不过几个周期之后置位信号会消失。
我想让这个置位信号保持住一段时间，并且这个时间可以通过参数调整，有没有朋友做过类似的功能，感谢指点。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在 Simulink 中，如果你有一个 置位信号（Set Signal），但发现它只在某个瞬间有效，随后又恢复为默认值（如 0 或其他初始值），这通常是因为你没有使用适当的模块来保持该信号的值。你提到希望这个置位信号能够保持一段时间，并且这个时间可以通过参数调整，这是一个常见的需求。

---

✅ 问题分析

• Switch 模块输出一个置位信号：可能是一个逻辑信号（如 1 或 0）。
• 置位信号只持续几个周期：说明没有对信号进行“锁存”或“保持”处理。
• 目标：让该信号在被置位后保持一段时间，并支持通过参数控制该时间长度。

---

✅ 解决方案

你可以使用以下模块组合来实现 置位信号的保持功能：

1. 使用 Memory 模块（或 Unit Delay）

• 这个模块可以将当前输入信号的值延迟一个仿真步长，从而实现简单的“保持”功能。
• 如果你希望保持多个步长，可以级联多个 Unit Delay 模块。

2. 使用 Triggered Subsystem 或 Enabled Subsystem

• 当触发条件满足时，子系统开始运行，并且可以使用内部的寄存器或状态变量来保持信号值。

3. 使用 Stateflow 或 MATLAB Function Block 实现状态机逻辑

• 如果需要更复杂的逻辑控制，比如根据参数动态调整保持时间，建议使用 Stateflow 或 MATLAB Function Block 来编写状态机。

4. 使用 Pulse Generator + Switch 组合（可选）

• 如果你需要生成一个脉冲信号，然后将其与原始信号结合，也可以用此方法。

---

✅ 推荐方案：使用 MATLAB Function Block 实现置位信号保持

下面是一个使用 MATLAB Function Block 的示例代码，用于实现置位信号的保持功能，并允许通过参数设置保持时间。

---

📌 示例：使用 MATLAB Function Block 实现置位信号保持

1. 创建一个新的 MATLAB Function Block

• 在 Simulink 模型中添加一个 MATLAB Function Block。
• 双击进入编辑界面。

2. 编写如下代码（保存为 SetSignalWithDelay.m）：

function y = SetSignalWithDelay(u, setSignal, holdTime)
% u: 输入信号
% setSignal: 置位信号（1 表示置位，0 表示不置位）
% holdTime: 保持时间（以秒为单位）

% 初始化状态变量
persistent state;
if isempty(state)
    state = 0; % 初始状态为 0
end

% 获取当前时间
t = get_param('gcs', 'SimulationTime');

% 如果置位信号为 1，则设置状态为 1
if setSignal == 1
    state = 1;
    % 记录置位时间
    persistent set_time;
    if isempty(set_time)
        set_time = t;
    end
else
    % 如果状态为 1 且已超过保持时间，则重置状态为 0
    if state == 1 && (t - set_time) > holdTime
        state = 0;
        set_time = [];
    end
end

y = state;

3. 设置输入输出端口

• 输入端口：
  • u: 原始信号（可选）
  • setSignal: 置位信号（1 或 0）
  • holdTime: 保持时间（以秒为单位）
• 输出端口：
  • y: 保持后的置位信号

4. 使用方式

• 将 Switch 模块的输出连接到 setSignal 输入端口。
• 通过参数设置 holdTime 的值（例如：holdTime = 5 表示保持 5 秒）。

---

✅ 重点总结

✅ 关键点：

• 使用 MATLAB Function Block 或 Stateflow 实现状态保持逻辑 是最灵活的方式。
• 保持时间通过参数控制，便于调试和配置。
• 避免使用 Memory 模块仅做简单保持，因为其只能保持一个仿真步长。

---

✅ 其他替代方案（如果不想用 MATLAB Function Block）

| 方法 | 优点 | 缺点 | |------|------|------| | Unit Delay | 简单易用 | 无法动态调整保持时间 | | Triggered Subsystem | 可以触发保持逻辑 | 需要手动管理状态 | | Stateflow | 强大、可视化 | 学习曲线较陡 |

---

✅ 最终建议

推荐使用 MATLAB Function Block 实现该功能，因为它提供了最大的灵活性和可配置性，特别是当你需要根据参数动态控制保持时间时。

如果你需要我帮你生成一个完整的 Simulink 模型文件，也可以告诉我，我可以提供 .slx 文件的结构或代码片段。
