西门子-300编程问题，间接寻址赋值

Question

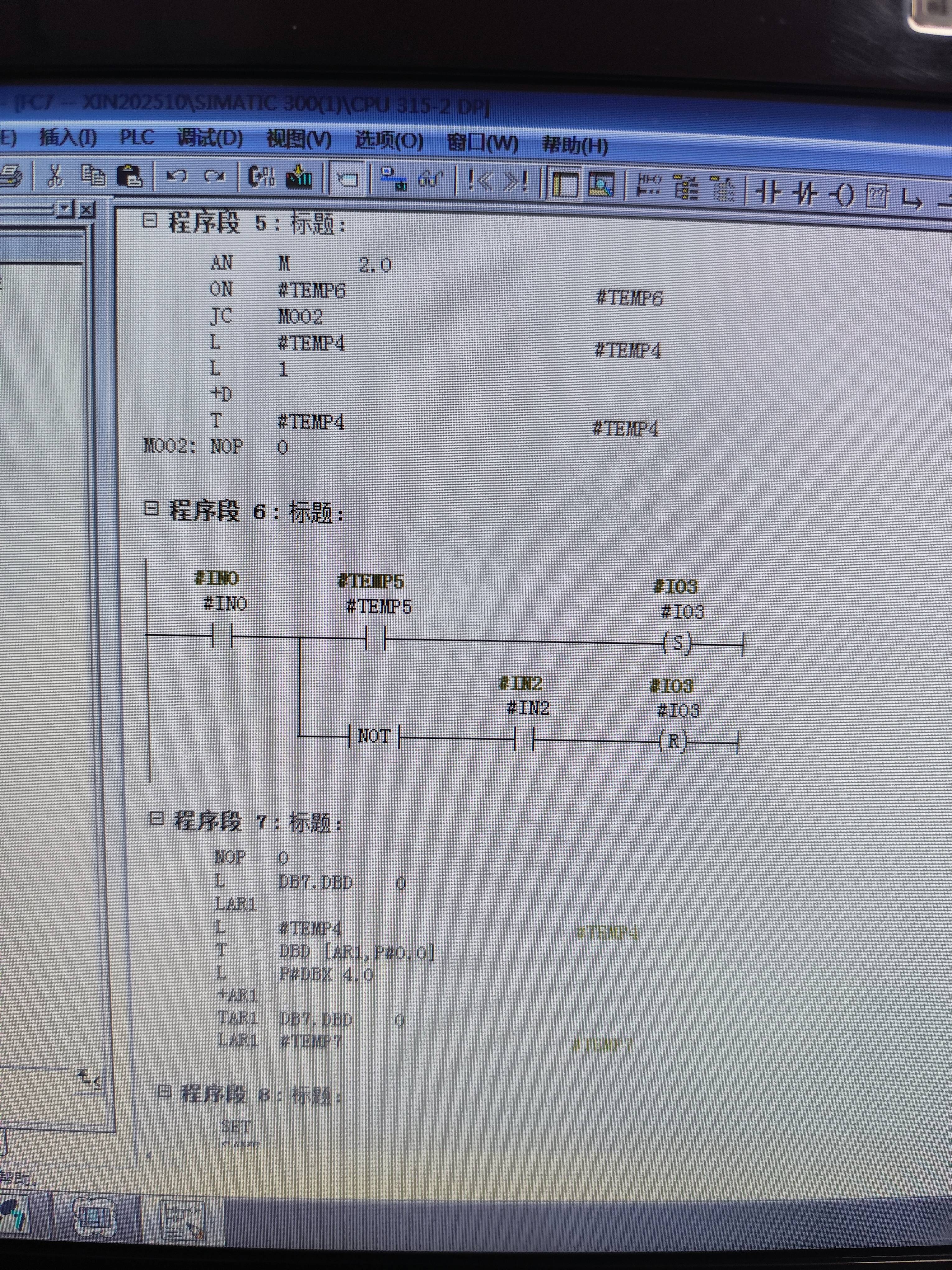

这是多年前厂家给我们做的项目里的一个功能块FC7，程序能看懂，但对里面的寻址方式不理解。他的DB块在线dB7.DBD0读取数值是0#32A0十进制是12960，这个应该是位数除以32正好指到DBD1620，我做个程序新调用一个FC7，在线dB7.DBD0的值正好变成0＃32C0，并且在地址DBD1620那个数值栏里从1每隔1秒逐渐变成5。
但我做了一个跟它一样的功能块和DB块，就是把地址改了，外置的参数数值都一样，但是我调用我的FC块后，DB块在线，DBD0的值一直在涨，其他地址的值无变化，再多调几个，还是这个现象，谁能帮解释一下吗？并且详细讲解一下它这个FC7块程序具体的寻址和赋值方式？
已知In0=1，IN1=5，in2=1，M2.0是一个每秒1HZ的时钟

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“西门子S7-300编程问题”中，涉及到间接寻址（Indirect Addressing） 和 功能块（FC）中的地址赋值。这是一个非常典型的S7-300 PLC编程中常见的高级用法，尤其是在处理大量数据或动态访问DB块时。

---

一、问题分析

你描述了两个情况：

1. 原厂FC7调用后，DB7.DBW0 的值为 0#32A0（十进制12960），这个值是通过某种方式指向了 DBD1620。
2. 你自己复制了一个类似的FC7，但调用后 DB7.DBW0 的值不断增长，其他地址无变化。

这说明你在实现间接寻址时可能出现了错误，或者对某些参数的使用不准确。

---

二、关键点解释：间接寻址与地址计算

1. 间接寻址的基本原理

在S7-300中，间接寻址通常使用以下结构：

P#DBx.DBX0 DBD  // 指向一个DB块的起始位置

例如：

• P#DB7.DBX0 表示从 DB7 的第0位开始。
• P#DB7.DBD0 表示从 DB7 的第0字节开始（即 DBW0 或 DBD0）。

你可以通过加减偏移量来动态访问不同地址。

2. 地址转换公式

在S7中，每个字（Word）占2个字节，每个双字（Double Word）占4个字节。

所以：

• DBW0 = 0
• DBW2 = 2
• DBW4 = 4
• ...
• DBD0 = 0
• DBD4 = 4
• DBD8 = 8
• ...

因此，若你有一个变量值为 12960，它代表的是：

12960 / 32 = 405 → 第405个双字（DBD）

也就是说，DBD1620 是第405个双字（因为 405 * 4 = 1620）。

---

三、原厂FC7的逻辑分析

根据你的描述：

• DB7.DBW0 的值是 0#32A0（十进制12960）→ 指向 DBD1620
• 调用FC7后，DBD1620 的值每隔1秒增加1，从1到5

这说明FC7内部可能是这样写的：

VAR
    Address: DINT;  // 存储偏移地址
    Value: DINT;
END_VAR

// 将Address转换为实际地址
P#DB7.DBX0 + (Address * 4) -> P#DB7.DBX0 + 1620

// 写入值
DB7.DBW0 := 0#32A0;  // 指向DBD1620
DB7.DBW0 := 0#32C0;  // 指向DBD1632

或者更标准的写法是：

// 读取地址
P#DB7.DBX0 + (Address * 4) -> ADR;

// 读取值
MOV ADR, Value;

// 写入值
MOV Value, ADR;

---

四、你自己的FC7的问题分析

你提到：

• 自己做的FC7调用后，DB7.DBW0 不断增长，其他地址不变。
• 参数和原厂一样，但结果不同。

这表明你在间接寻址的赋值方式上存在错误。

可能的原因：

✅ 1. 错误地将 DBW0 作为地址指针使用

如果你直接给 DB7.DBW0 赋值为某个数值（如 0#32A0），它会被当作数值而非地址，导致后续操作错误。

正确的做法是使用 P#DB7.DBX0 + Offset 来构造地址。

✅ 2. 地址未正确计算

你可能没有正确地将偏移量乘以4（因为每个双字占4字节），导致地址错位。

✅ 3. 地址未正确绑定到DB块

如果 DB7 中没有定义 DBD1620 或者该地址未被正确初始化，可能会导致意外行为。

---

五、解决方案（详细步骤）

1. 确保使用正确的间接寻址语法

VAR
    Offset: INT := 12960;  // 12960 是 DBD1620 的偏移量
    Address: POINTER;
END_VAR

// 构造地址
Address := P#DB7.DBX0 + (Offset * 4);  // 注意乘以4

2. 使用 MOV 操作进行读写

VAR
    Value: DINT;
END_VAR

// 读取地址内容
MOV Address, Value;

// 修改值（例如+1）
Value := Value + 1;

// 写回地址
MOV Value, Address;

3. 确保DB块中有对应地址

确保 DB7 中有 DBD1620、DBD1624 等地址，否则会导致访问越界或错误。

---

六、修改后的代码示例（FC7）

FUNCTION FC7 : BOOL
    VAR_INPUT
        Offset: INT := 12960;  // 举例：指向DBD1620
    END_VAR
    VAR_OUTPUT
        Result: BOOL := TRUE;
    END_VAR
    VAR
        Address: POINTER;
        Value: DINT;
    END_VAR

    // 构造地址
    Address := P#DB7.DBX0 + (Offset * 4);

    // 读取当前值
    MOV Address, Value;

    // 修改值（例如+1）
    Value := Value + 1;

    // 写回地址
    MOV Value, Address;

    Result := TRUE;
END_FUNCTION

---

七、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | DB7.DBW0 不断增长 | 错误地将数值当地址使用 | 使用 P#DBx.DBX0 + Offset * 4 正确构造地址 | | 地址未指向预期位置 | 偏移量计算错误 | 确保偏移量乘以4（每个双字4字节） | | 数据未更新 | 未正确读写地址 | 使用 MOV 操作进行读写 |

---

八、重点提示（加粗部分）

• 间接寻址必须使用 P#DBx.DBX0 + Offset * 4 的方式构造地址
• 不要直接对 DBW0 赋值为偏移量，而是用于构造地址
• 地址偏移量要乘以4（双字占4字节）
• 确保目标地址在DB块中已定义

---

如有需要，我可以帮你进一步调试你的FC7程序，或者提供完整的DB块配置建议。
