proteus8086最大模式电路图

Question

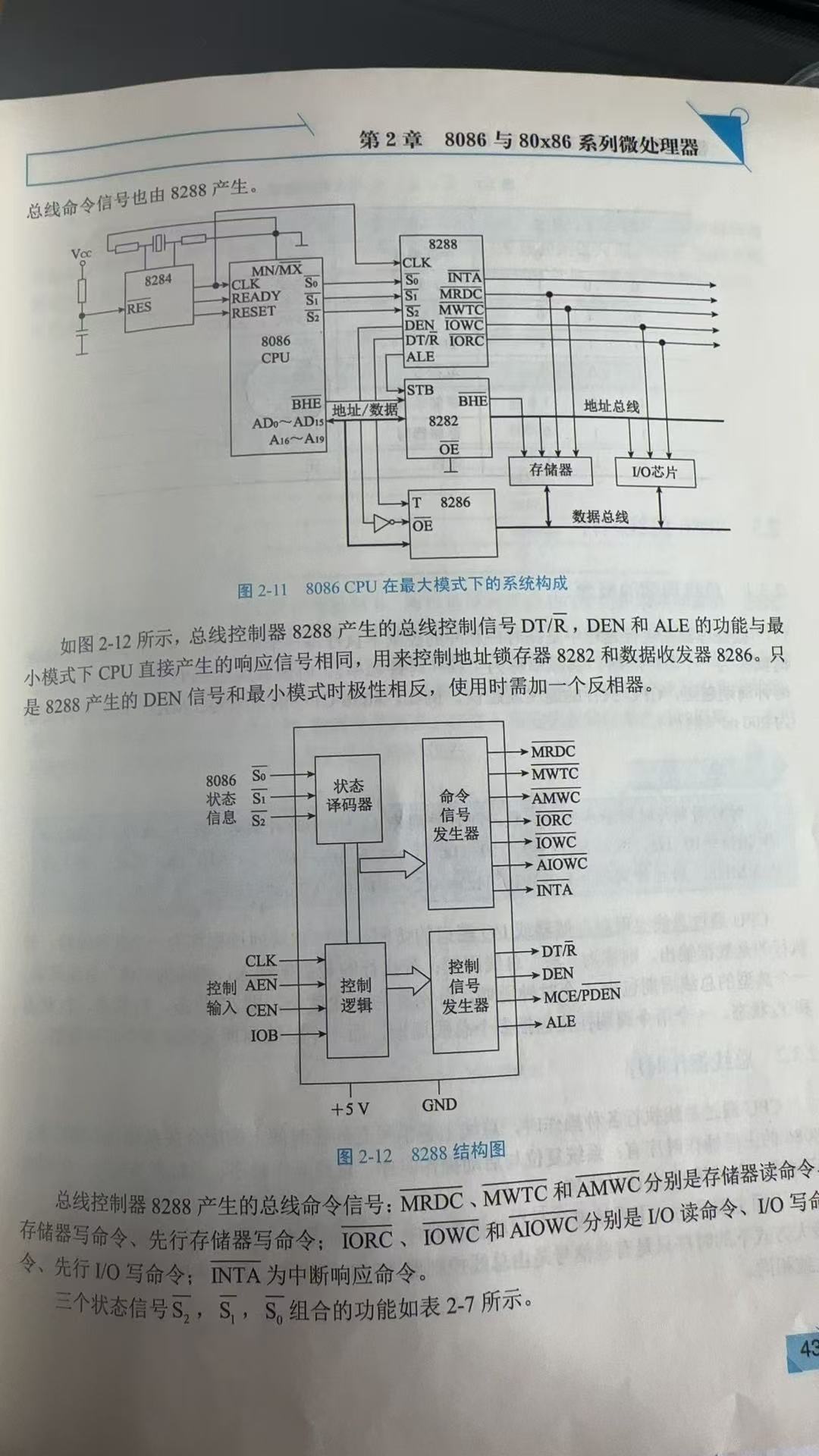

可以画出8086最小模式图，但是最大模式图不知道怎么画，书上给的图片很晦涩不知道如何操作

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 Proteus 进行 8086 最大模式电路图设计 时，与最小模式相比，最大模式需要配置更多的控制信号和总线结构。以下是详细的步骤说明、重点部分的加粗提示以及操作指南。

---

一、理解 8086 最大模式的特点

8086 在最大模式下，CPU 通过 8288 总线控制器 来生成控制信号（如 RD、WR、M/IO 等），并由 8289 中断控制器 和 8282 地址锁存器 等辅助芯片配合完成系统功能。这种模式适用于多处理器系统或复杂外设接口。

重点内容（需特别注意）：

• 最大模式下，8086 不再直接产生控制信号，而是通过 8288 总线控制器生成。
• 必须连接 8288 控制器，并正确设置控制引脚（如 MN/MX#）为低电平（接地）。
• 地址总线需通过 8282 或 74LS373 锁存器进行锁存。
• 数据总线通常不需要锁存，但可以加缓冲器（如 74LS245）。

---

二、绘制 8086 最大模式电路图的步骤

1. 准备所需元器件

• 8086 CPU
• 8288 总线控制器
• 8282 地址锁存器
• 74LS373（可选）
• 74LS245 数据缓冲器（可选）
• 74LS00 与门（用于控制信号）
• 电源模块（+5V）
• 晶振（1MHz）
• 复位电路（74LS14、电容等）

2. 设置 8086 的工作模式

• 将 MN/MX# 引脚接 GND（低电平），表示进入最大模式。

3. 连接地址总线（A0~A19）

• 8086 的地址总线 A0~A19 接入 8282 或 74LS373 的输入端。
• 8282 的输出端连接到系统的地址总线（如内存或 I/O 设备）。
• 8282 的 ALE（地址锁存使能） 引脚连接到 8086 的 ALE 引脚。

4. 连接数据总线（D0~D7）

• 8086 的 D0~D7 直接连接到 74LS245 的输入端。
• 74LS245 的输出端连接到外部设备的数据总线。
• 控制引脚（如 OE、DIR）根据方向选择进行配置。

5. 连接控制信号（通过 8288）

• 8086 的 RD、WR、M/IO 等信号连接到 8288 的输入端。
• 8288 根据这些信号生成对应的控制信号（如 RD、WR、IOR、IOW 等）。
• 8288 的输出引脚连接到外部设备（如存储器、I/O 接口）。

6. 添加中断控制器（可选）

• 如果需要支持中断，可添加 8289 中断控制器。
• 8289 的中断请求（IRQ0~IRQ7）连接到 8086 的 INTR 引脚。

7. 添加复位和时钟电路

• 使用 74LS14 构建复位电路，确保 CPU 正常启动。
• 使用 晶体振荡器 + 74LS04 反相器 提供时钟信号。

---

三、Proteus 中的实现方法

1. 打开 Proteus 并新建项目

• 创建一个新的仿真项目，选择合适的单片机型号（如 8086）。

2. 添加 8086 模型

• 在元器件库中搜索并添加 8086。
• 注意：某些版本可能没有 8086 模型，可尝试用 8088 替代（兼容性较好）。

3. 添加 8288、8282、74LS373、74LS245 等

• 从元器件库中找到相应的逻辑芯片，按上述电路图连接。

4. 设置引脚连接

• 严格按照上面的步骤连接各引脚，确保信号流向正确。

5. 添加电源和地

• 为所有芯片提供 +5V 电源 和 GND。

6. 添加晶振和复位电路

• 用 1MHz 晶振 + 74LS04 实现时钟。
• 用 74LS14 和电容构成复位电路。

---

四、示例代码（伪代码）

; 8086 最大模式下的简单程序
MOV AX, 0000H
MOV DS, AX
MOV AL, 0AAH
MOV [0000H], AL ; 写入内存地址 0000H

注意：在最大模式下，程序地址访问需通过地址锁存器和总线控制器，因此不能直接写入物理地址，应使用段寄存器和偏移量组合。

---

五、常见问题及解决方法

| 问题 | 解决方法 | |------|----------| | 无法运行 | 检查 MN/MX# 是否接 GND，确认 8288 是否正确配置 | | 地址错误 | 确保地址锁存器（8282/74LS373）连接正确 | | 数据不读取 | 检查数据缓冲器（74LS245）是否被启用 | | 时钟不稳定 | 确认晶振和反相器连接无误 |

---

六、总结

最大模式下 8086 电路图的关键点包括：

1. MN/MX# 引脚接 GND；
2. 使用 8288 生成控制信号；
3. 地址总线通过 8282 或 74LS373 锁存；
4. 数据总线可通过 74LS245 缓冲；
5. 正确连接时钟、复位和电源。

如果你需要，我可以提供一个完整的 Proteus 8086 最大模式电路图示例文件（.DSN），你可以直接导入查看。需要的话请告诉我！
