求解答数字图像处理边界链码

Question

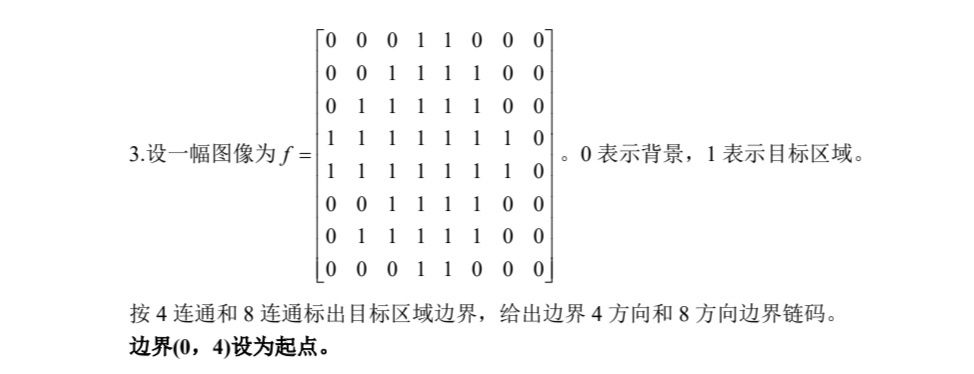

数字图像处理求解答四方向边界链码和八方向边界链码，能有过程，然后两个方向的区别

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

数字图像处理中，边界链码（Boundary Chain Code） 是一种用于表示图像中对象边界的一种编码方式。它通过记录边界上相邻像素点之间的移动方向来描述边界形状，从而实现对边界轮廓的压缩和表示。

---

一、什么是边界链码？

边界链码是将图像中的边界点用一系列方向代码表示出来。每个方向代码表示从一个像素点到下一个像素点的移动方向。

---

二、四方向边界链码（4-Direction Chain Code）

1. 定义

四方向链码使用 4 个方向 来表示像素的移动：

| 方向 | 代码 | 坐标变化 | |------|------|----------| | 上 | 0 | (x, y-1) | | 右 | 1 | (x+1, y) | | 下 | 2 | (x, y+1) | | 左 | 3 | (x-1, y) |

2. 过程

以一个简单图像为例，假设有一个对象的边界如下（白色为对象，黑色为背景）：

0 0 0 0 0
0 1 1 1 0
0 1 0 1 0
0 1 1 1 0
0 0 0 0 0

我们沿着边界按顺时针或逆时针方向遍历，记录每一步的方向。

步骤如下：

1. 找到边界起点（例如最左上角的边界点）。
2. 按顺时针或逆时针方向依次追踪边界上的点。
3. 对于每一个相邻点，计算其相对于前一点的移动方向，并将其转换为对应的代码。

示例：

假设起始点为 (1,1)，边界点序列如下（坐标格式：(x,y)）：

• (1,1)
• (2,1)
• (2,2)
• (2,3)
• (1,3)
• (1,2)

那么对应的四方向链码为：

| 移动方向 | 代码 | |----------|------| | 右 | 1 | | 下 | 2 | | 右 | 1 | | 左 | 3 | | 上 | 0 |

所以四方向链码为：1 2 1 3 0

---

三、八方向边界链码（8-Direction Chain Code）

1. 定义

八方向链码使用 8 个方向 来表示像素的移动：

| 方向 | 代码 | 坐标变化 | |------|------|----------| | 北 | 0 | (x, y-1) | | 东北 | 1 | (x+1, y-1) | | 东 | 2 | (x+1, y) | | 东南 | 3 | (x+1, y+1) | | 南 | 4 | (x, y+1) | | 西南 | 5 | (x-1, y+1) | | 西 | 6 | (x-1, y) | | 西北 | 7 | (x-1, y-1) |

2. 过程

同样以之前的边界点为例，若按照八方向进行移动，可能得到更精细的链码。

示例：

边界点序列同上：

• (1,1)
• (2,1)
• (2,2)
• (2,3)
• (1,3)
• (1,2)

对应的八方向链码为：

| 移动方向 | 代码 | |----------|------| | 右 | 2 | | 东南 | 3 | | 右 | 2 | | 左 | 6 | | 上 | 0 |

所以八方向链码为：2 3 2 6 0

---

四、四方向与八方向链码的区别

| 特性 | 四方向链码 | 八方向链码 | |------------------|------------------------------|------------------------------| | 方向数 | 4 个 | 8 个 | | 精度 | 较低，只能表示水平/垂直方向 | 更高，可表示斜方向 | | 链码长度 | 通常更长 | 通常更短 | | 适用场景 | 简单边界或低精度应用 | 复杂边界或高精度应用 | | 编码复杂度 | 简单 | 稍微复杂 | | 图像细节保留 | 不够精确 | 更好地保留图像细节 |

---

五、总结

1. 四方向链码优点：

• 实现简单
• 适合简单的边界描述

2. 八方向链码优点：

• 更精确地描述边界
• 更适合复杂的图像结构

---

六、代码示例（Python）

下面是一个简单的 Python 示例，用于生成四方向链码：

def get_chain_code(boundary_points):
    chain_code = []
    prev_point = boundary_points[0]
    for point in boundary_points[1:]:
        dx = point[0] - prev_point[0]
        dy = point[1] - prev_point[1]
        if dx == 1 and dy == 0:
            code = 1  # Right
        elif dx == 0 and dy == 1:
            code = 2  # Down
        elif dx == -1 and dy == 0:
            code = 3  # Left
        elif dx == 0 and dy == -1:
            code = 0  # Up
        else:
            code = -1  # Invalid
        chain_code.append(code)
        prev_point = point
    return chain_code

# 示例边界点（按顺序）
boundary_points = [(1,1), (2,1), (2,2), (2,3), (1,3), (1,2)]
code = get_chain_code(boundary_points)
print("四方向链码:", code)

输出结果：

四方向链码: [1, 2, 1, 3, 0]

---

七、总结（重点）

• 四方向链码 使用 4 个方向（上、右、下、左），适用于简单边界。
• 八方向链码 使用 8 个方向（包括斜方向），更精确地描述边界。
• 区别 在于方向数量、精度、链码长度及应用场景。

如需进一步了解链码的归一化、旋转不变性等高级应用，请继续提问！
