Or CAD中软件遇到的问题

Question

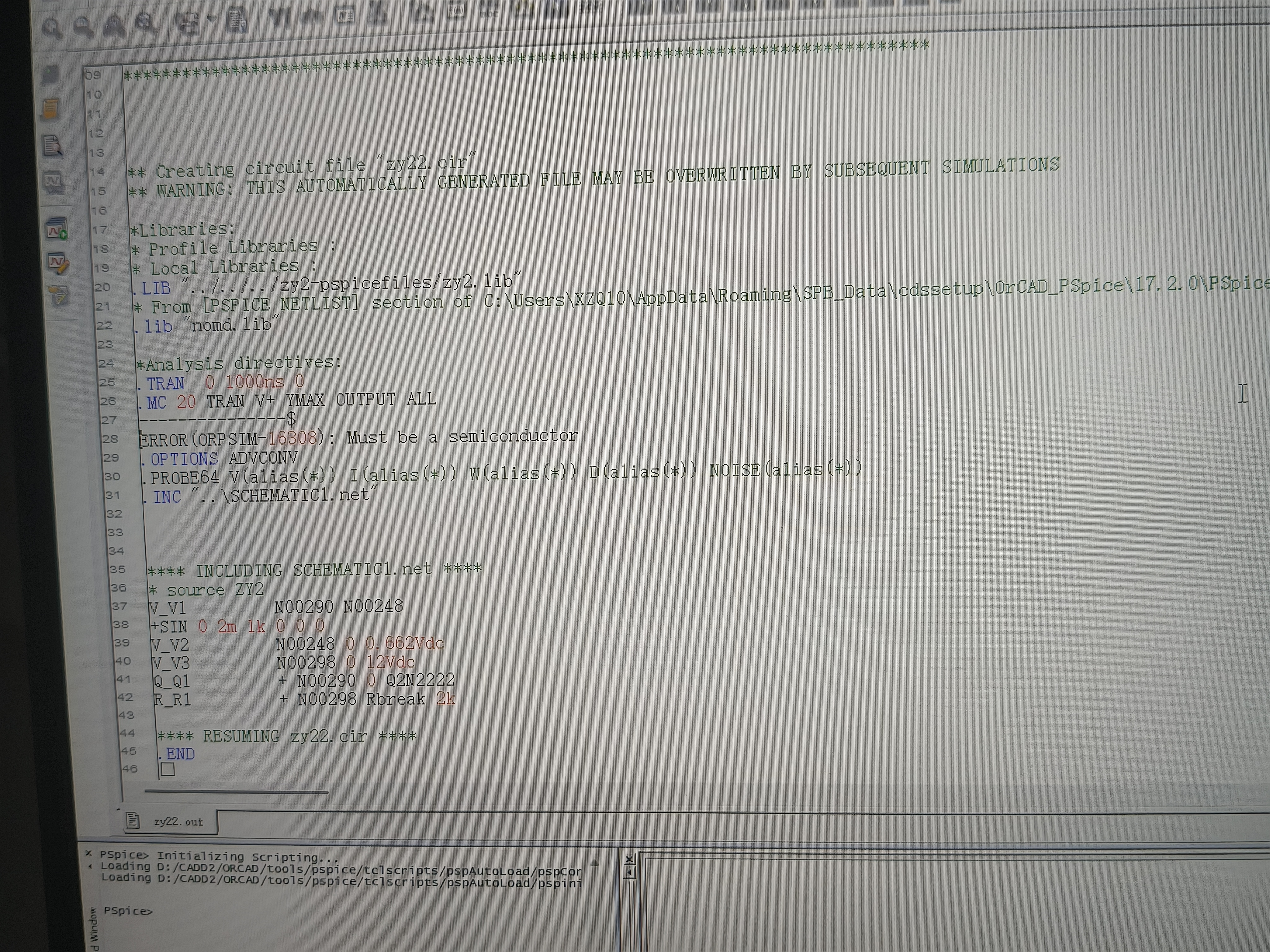

运行中出现了报错，报错有点看不懂，就是，在进行蒙特卡洛分析的时候，遇到的问题

，出来的报错告诉说不是半导体器件

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用OrCAD（或其他EDA工具）进行**蒙特卡洛分析（Monte Carlo Analysis）**时，如果遇到报错，可能是由多种原因引起的。以下是一些常见的问题及解决方案，帮助你排查和解决报错。

---

一、常见报错类型及解释

1. “No Monte Carlo model defined for component”

• 说明：表示某个元件没有定义蒙特卡洛模型。
• 原因：元件的参数（如电阻值、电容值等）未设置容差或未指定蒙特卡洛分布。
• 解决方法：
  • 检查所有参与蒙特卡洛分析的元件。
  • 在元件属性中添加容差（Tolerance），例如 R1 的容差设为 5%。
  • 确保在仿真设置中选择了正确的分析类型（Monte Carlo）。

2. “Simulation failed: No output file generated”

• 说明：仿真失败，没有生成输出文件。
• 原因：可能由于电路设计错误、仿真参数设置不当、或软件版本不兼容。
• 解决方法：
  • 检查电路是否正确连接，尤其是电源和地线。
  • 确认仿真时间、步长等参数是否合理。
  • 尝试更新OrCAD到最新版本或重新安装。

3. “Error in Monte Carlo setup”

• 说明：蒙特卡洛分析设置有误。
• 原因：可能设置了无效的参数范围、分布类型（如正态、均匀）不匹配。
• 解决方法：
  • 检查蒙特卡洛分析的设置界面，确认每个元件的容差和分布方式是否正确。
  • 避免设置过大的容差范围（如超过50%）。

4. “Too many iterations, simulation stopped”

• 说明：仿真的迭代次数过多，导致程序终止。
• 原因：仿真次数设置过高，或电路复杂度较高。
• 解决方法：
  • 调整迭代次数（通常建议 10~100 次）。
  • 简化电路设计或优化仿真设置。

---

二、详细解决方案步骤

1. 检查元件容差设置

   • 打开原理图，选中每个参与蒙特卡洛分析的元件。
   • 在属性窗口中，查看是否有容差设置（如 Tolerance）。
   • 如果没有，手动添加容差，例如 R1 Tolerance=5%。

2. 验证蒙特卡洛分析配置

   • 进入仿真设置（Simulation Setup）。
   • 确保选择的是 Monte Carlo Analysis。
   • 设置合理的迭代次数（如 50~100 次）。
   • 检查是否启用了随机参数生成。

3. 检查电路连接

   • 确保所有电源、地线、信号输入输出正确连接。
   • 检查是否有短路、开路或未连接的节点。

4. 更新或重装软件

   • 如果多次尝试仍无法解决问题，可能是软件本身存在 bug。
   • 建议访问 OrCAD 官方网站下载最新版本或补丁。

5. 查看日志文件

   • OrCAD 通常会在仿真过程中生成日志文件（如 .log 文件）。
   • 打开日志文件，查找具体的错误信息，有助于定位问题。

---

三、代码示例（如果涉及SPICE脚本）

如果你使用的是 SPICE 语言编写蒙特卡洛分析脚本，可以参考如下格式：

* Monte Carlo Simulation Example
.param N=50         ; 迭代次数
.param Rtol=5%      ; 电阻容差

V1 1 0 DC 5V
R1 1 2 {R}         ; R = 1kΩ with tolerance
C1 2 0 1uF
X1 2 0 1 0 741    ; 运放模型

* Monte Carlo analysis
.OP
.MC 100 N=50 Rtol=5% R1

注意：在 OrCAD 中，通常不需要手动编写 SPICE 脚本，而是通过图形界面设置。但如果需要，可参考上述结构。

---

四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 无蒙特卡洛模型 | 元件未设置容差 | 添加容差参数 | | 仿真失败 | 电路设计错误 | 检查连接与电源 | | 参数设置错误 | 容差或分布不正确 | 检查蒙特卡洛配置 | | 迭代过多 | 设置过高 | 调整迭代次数 |

---

如果你能提供具体的报错内容（如错误编号或文字），我可以更精准地帮助你定位问题！
