UG参数方程无法正常输入

Question

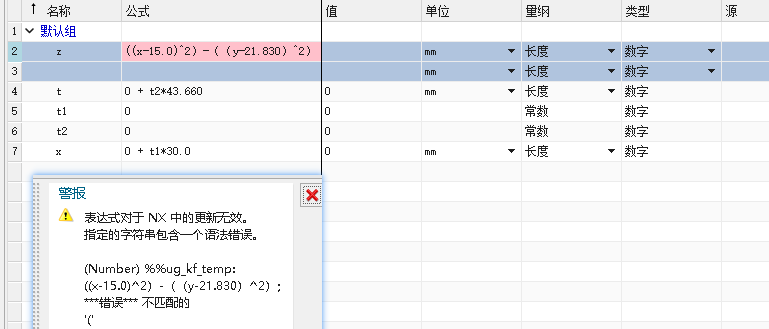

UG12参数表达式出现面积与长度相加

想在UG上画一个马鞍面，但是参数表达式输入错误

我在另一台电脑上把t1，t2的单位改成了无单位也会出现同样问题（我自己电脑改成无单位确认后变成常数，是否有影响）

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 UG（Unigraphics NX） 进行参数化建模时，如果遇到以下问题：

• 参数方程无法正常输入
• 参数表达式中出现“面积与长度相加”的错误提示
• 想绘制一个马鞍面但参数表达式输入错误

这通常是因为 参数表达式的语法不正确 或 单位不一致 所导致的。以下是详细的解决方案和操作步骤。

---

一、问题分析

1. 参数方程无法正常输入

• 可能是由于 公式中的变量未定义、函数名拼写错误、缺少括号或符号。
• UG 的参数表达式需要符合特定的语法规则，例如使用 sin()、cos()、sqrt() 等标准函数。

2. 面积与长度相加的错误

• UG 中不允许将不同单位的量进行运算，如 长度 + 面积 是非法的。
• 如果你在参数表达式中出现了类似 x + A（其中 x 是长度，A 是面积），就会报错。

3. 马鞍面参数表达式错误

• 马鞍面的标准参数方程为： $$ x = u, \quad y = v, \quad z = u^2 - v^2 $$ 或者更复杂的变体如： $$ x = u, \quad y = v, \quad z = a u^2 - b v^2 $$

---

二、解决方法

1. 检查并修正参数表达式语法

✅ 正确的参数表达式示例（用于创建马鞍面）：

x = u
y = v
z = u^2 - v^2

注意： 在 UG 中，u 和 v 是参数变量，表示曲面的两个参数方向。

❌ 错误示例（单位冲突或语法错误）：

x = u
y = v
z = u^2 + area

错误原因： area 是一个面积单位，而 u^2 是长度单位的平方，两者不能相加。

---

2. 设置正确的单位系统

• 在 UG 中，确保所有参数使用的单位一致。
• 进入 “工具” > “首选项” > “单位”，检查当前单位设置是否为 毫米（mm） 或 米（m）。
• 避免混合使用不同单位（如米和厘米）。

---

3. 使用“参数表达式”功能创建马鞍面

步骤如下：

1. 打开 “建模” 工作台。

2. 选择 “曲线” > “基本曲线” > “参数曲线”。

3. 在弹出的对话框中，选择 “参数表达式”。

4. 输入以下表达式：

   x = u
   y = v
   z = u^2 - v^2


5. 设置 u 和 v 的范围（例如：u: -10 到 10，v: -10 到 10）。

6. 点击 “确定”，生成马鞍面。

---

4. 使用“直角坐标系”创建马鞍面（可选）

如果你不想使用参数表达式，也可以通过 “直角坐标系” 来创建马鞍面。

1. 选择 “曲面” > “直角坐标系”。

2. 输入以下表达式：

   x = u
   y = v
   z = u^2 - v^2


3. 设置参数范围，点击 “确定”。

---

三、常见错误及修复方式

| 错误类型 | 原因 | 解决方法 | |----------|------|-----------| | 单位冲突 | 如：长度 + 面积 | 检查所有变量单位，统一为同一单位系统 | | 函数名称错误 | 如：sin(u) 写成 sine(u) | 使用标准函数名，如 sin, cos, sqrt 等 | | 缺少括号 | 如：u^2 - v^2 写成 u^2 - v^2 | 确保表达式语法正确 | | 参数未定义 | 如：使用了未声明的变量 | 确保所有变量（如 u, v）已被定义 |

---

四、修改后的代码示例（适用于参数曲线）

x = u
y = v
z = u^2 - v^2

注意： 在 UG 中，u 和 v 是默认的参数变量，不需要额外定义。

---

五、总结

• 重点： UG 不允许单位不同的量相加，如长度 + 面积。
• 重点： 参数表达式必须符合语法规则，使用标准函数。
• 重点： 马鞍面的参数方程应为 z = u^2 - v^2。

如有更多具体错误信息或截图，可以进一步定位问题。希望以上内容对你有所帮助！
