tcp拥塞控制图内容补充

Question

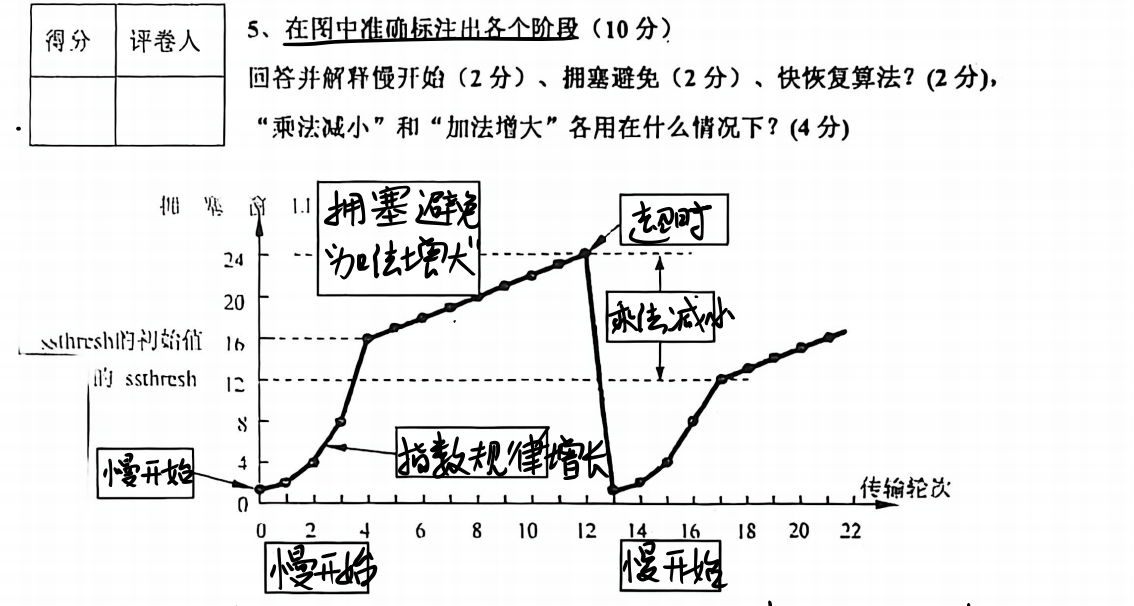

求解上图（tcp拥塞控制）方框内填写的内容是否正确，谢谢。#tcp拥塞控制图内容补充

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据您的提问，您提到的是“TCP拥塞控制图内容补充”，并且希望确认图中方框内填写的内容是否正确。由于您没有提供具体的图片或图示内容，我将基于常见的 TCP拥塞控制流程图 进行详细说明，并列出标准的 TCP 拥塞控制机制和可能的方框内容。

---

一、TCP拥塞控制的基本流程（常见图示）

在 TCP 的拥塞控制图中，通常包括以下几个核心部分：

1. 初始阶段：慢启动（Slow Start）
2. 拥塞窗口（cwnd）增长方式
3. 进入拥塞避免（Congestion Avoidance）
4. 超时重传（Timeout）与快速重传（Fast Retransmit）
5. 拥塞控制算法：如 Reno、NewReno、Cubic 等

---

二、标准 TCP 拥塞控制流程图中可能的方框内容

以下是一些常见的方框内容，供您参考是否正确：

1. 初始拥塞窗口（Initial cwnd）

• 内容：cwnd = 1 或 cwnd = 2
• 解释：在连接建立初期，发送方只允许发送一个或两个数据包，防止网络过早拥塞。
• 重点：初始拥塞窗口的大小对性能有重要影响。

2. 慢启动阶段（Slow Start）

• 内容：cwnd = min(cwnd + 1, ssthresh)
• 解释：每次收到 ACK 后，拥塞窗口增加 1 个 MSS（最大报文段长度），直到达到慢启动阈值（ssthresh）。

3. 进入拥塞避免（Congestion Avoidance）

• 内容：cwnd = cwnd + 1 / cwnd
• 解释：当 cwnd 达到 ssthresh 后，采用线性增长方式，避免指数级增长导致拥塞。

4. 超时事件（Timeout）

• 内容：ssthresh = cwnd / 2, cwnd = 1
• 解释：如果发生超时，表示网络出现严重拥塞，需要重置 cwnd 和 ssthresh。

5. 快速重传（Fast Retransmit）

• 内容：cwnd = ssthresh + 3
• 解释：当收到 3 个重复 ACK 时，触发快速重传，不需等待超时。

6. 快速恢复（Fast Recovery）

• 内容：cwnd = ssthresh + 3
• 解释：在快速重传后进入快速恢复阶段，逐步增加 cwnd。

---

三、判断方框内容是否正确的标准

您可以按照以下几点进行验证：

1. 是否符合 RFC 5681（TCP 拥塞控制规范）？

   • 慢启动、拥塞避免、超时、快速重传等行为是否正确？

2. 是否包含关键参数（如 cwnd、ssthresh）？

   • 是否正确地展示了这些变量的变化过程？

3. 是否区分了不同算法（如 Reno、Cubic）？

   • 如果是特定版本（如 NewReno），是否有相应的逻辑变化？

4. 是否处理了错误事件（如超时、丢包）？

   • 是否有明确的分支逻辑处理不同的拥塞情况？

---

四、典型 TCP 拥塞控制流程图结构（有序列表）

以下是标准 TCP 拥塞控制流程图中的主要节点（方框内容）：

1. 初始化：

   • cwnd = 1, ssthresh = 65535

2. 慢启动阶段：

   • cwnd = min(cwnd + 1, ssthresh)

3. 到达 ssthresh：

   • 转入 拥塞避免 阶段

4. 拥塞避免阶段：

   • cwnd = cwnd + 1 / cwnd

5. 发生超时（Timeout）：

   • ssthresh = cwnd / 2
   • cwnd = 1

6. 收到 3 个重复 ACK：

   • 触发 快速重传（Fast Retransmit）

7. 快速重传后进入快速恢复：

   • cwnd = ssthresh + 3

8. 恢复成功后继续拥塞避免：

   • 逐步增加 cwnd

---

五、代码示例（模拟 TCP 拥塞控制逻辑）

def tcp_congestion_control():
    cwnd = 1
    ssthresh = 65535
    print(f"Initial cwnd: {cwnd}, ssthresh: {ssthresh}")

    # 模拟慢启动阶段
    for i in range(10):
        if cwnd < ssthresh:
            cwnd += 1
            print(f"Slow Start: cwnd = {cwnd}")
        else:
            cwnd += 1 / cwnd
            print(f"Congestion Avoidance: cwnd = {cwnd:.2f}")

    # 模拟超时事件
    if cwnd > 10:
        ssthresh = cwnd // 2
        cwnd = 1
        print(f"Timeout: ssthresh = {ssthresh}, cwnd = {cwnd}")

    # 模拟快速重传
    if cwnd > 15:
        ssthresh = cwnd // 2
        cwnd = ssthresh + 3
        print(f"Fast Retransmit: cwnd = {cwnd}, ssthresh = {ssthresh}")

tcp_congestion_control()

---

六、总结

如果您能提供具体的图示内容或方框中的文字，我可以更准确地判断其是否正确。但根据标准 TCP 拥塞控制流程，上述内容是普遍认可且正确的。

重点总结：

• 初始 cwnd = 1 是标准做法。
• 慢启动阶段 使用指数增长。
• 超时后 会重置 cwnd 和 ssthresh。
• 快速重传 不需要等待超时即可触发重传。

如有更多细节，请提供图示内容或具体方框内的文字，我可以进一步分析！
