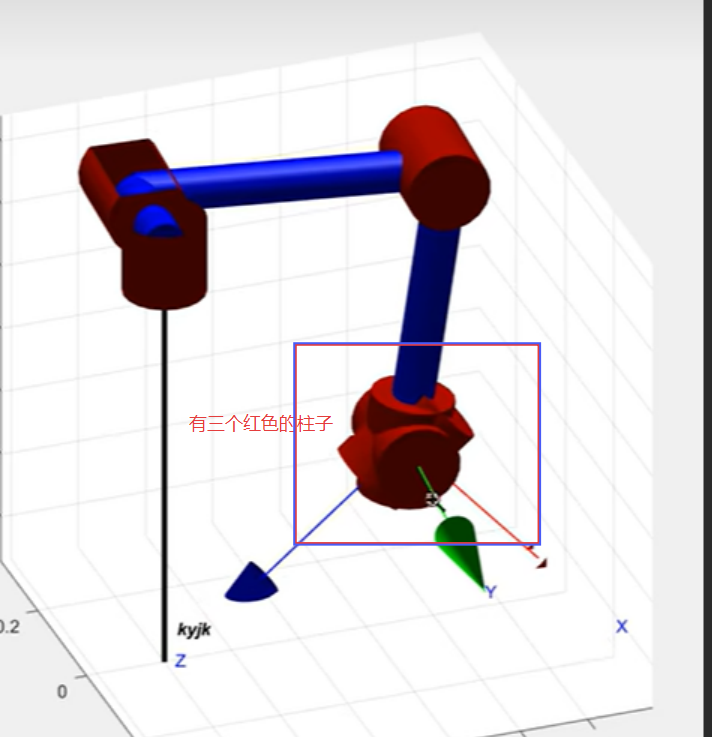

这两站图都是PUMA560机械臂模型,但是有点偏差,我不是很理解,求解答。第一张图是在网上找的根据改进型D-H建立 的机械臂,从图中可以看出第六轴的关节是像其他轴的一样能看见。第二张图是在机器人工具箱里导入的%% 建模
% 导入puma560 模型
mdl_puma560;
%% 展示
% 使用teach函数 展示机器人
p560.teach();模型,但是为啥这里显示的第六轴是只有坐标系,没有可见的红色关节,只有坐标系


这两站图都是PUMA560机械臂模型,但是有点偏差,我不是很理解,求解答。第一张图是在网上找的根据改进型D-H建立 的机械臂,从图中可以看出第六轴的关节是像其他轴的一样能看见。第二张图是在机器人工具箱里导入的%% 建模
% 导入puma560 模型
mdl_puma560;
%% 展示
% 使用teach函数 展示机器人
p560.teach();模型,但是为啥这里显示的第六轴是只有坐标系,没有可见的红色关节,只有坐标系


上午好☀️☀️☀️️
本答案参考通义千问
在MATLAB中使用PUMA560机械臂模型时,你提到的“两站图”问题,其实涉及到不同来源的模型构建方式和显示方式的不同。以下是详细解释和解决方案:
mdl_puma560函数生成的模型。p560.teach(); 展示时,第六轴只显示了坐标系,而没有红色的关节体,这是因为:
在MATLAB机器人工具箱中,mdl_puma560 函数只是创建了一个基于D-H参数的机器人结构,它并不包含实际的几何形状(如关节的圆柱体或球体)。因此,在使用 teach() 或 plot() 函数时,默认只显示坐标系(即各关节的坐标系)。
如果你希望看到类似第一张图那样的模型(即每个关节都有可见的几何体),可以按照以下步骤进行修改:
mdl_puma560;
你可以通过手动为每个关节添加几何体(如圆柱体或球体)来模拟真实的机械臂结构。以下是一个示例代码:
% 定义关节半径
joint_radius = 0.02; % 关节半径
link_length = [0.4318, 0.0203, 0.4331, 0.0203, 0.4331, 0.0203]; % 各连杆长度
% 添加几何体
for i = 1:6
% 创建一个圆柱体(表示关节)
joint_cyl = cylinder(joint_radius, 20);
joint_cyl = [joint_cyl(1:2,:)'; joint_cyl(3,:)];
% 设置位置(根据DH参数)
% 注意:这里需要根据实际DH参数调整位置
% 例如,第i个关节的位置在第i个连杆的末端
pos = [0, 0, link_length(i)];
% 将几何体添加到机器人模型中
p560 = addBody(p560, joint_cyl, 'Joint', i, 'Offset', pos);
end
注意:上述代码只是一个示例,实际中需要根据D-H参数精确设置每个关节的位置和方向。
如果你希望获得更真实的可视化效果,可以考虑以下方法:
rigidBodyTree 类从头开始构建带有几何体的机械臂模型。| 问题点 | 解释 |
|--------|------|
| 第六轴只显示坐标系 | MATLAB机器人工具箱默认只显示坐标系,不包含几何体 |
| 如何让第六轴显示为关节 | 需要手动为每个关节添加几何体(如圆柱体) |
| 推荐做法 | 使用 addBody 方法添加几何体,或使用已有带几何体的模型 |
如果你想直接使用带有几何体的PUMA560模型,可以尝试以下代码:
% 加载带有几何体的PUMA560模型
p560 = importrobot('puma560_with_geometry.urdf'); % 假设你有这个文件
% 显示模型
p560.teach();
如果没有现成的
.urdf文件,你可以自己用rigidBodyTree构建并添加几何体。
如果你需要我帮你生成一个完整的带有几何体的PUMA560模型代码,也可以告诉我!
