Labview控件不认识

Question

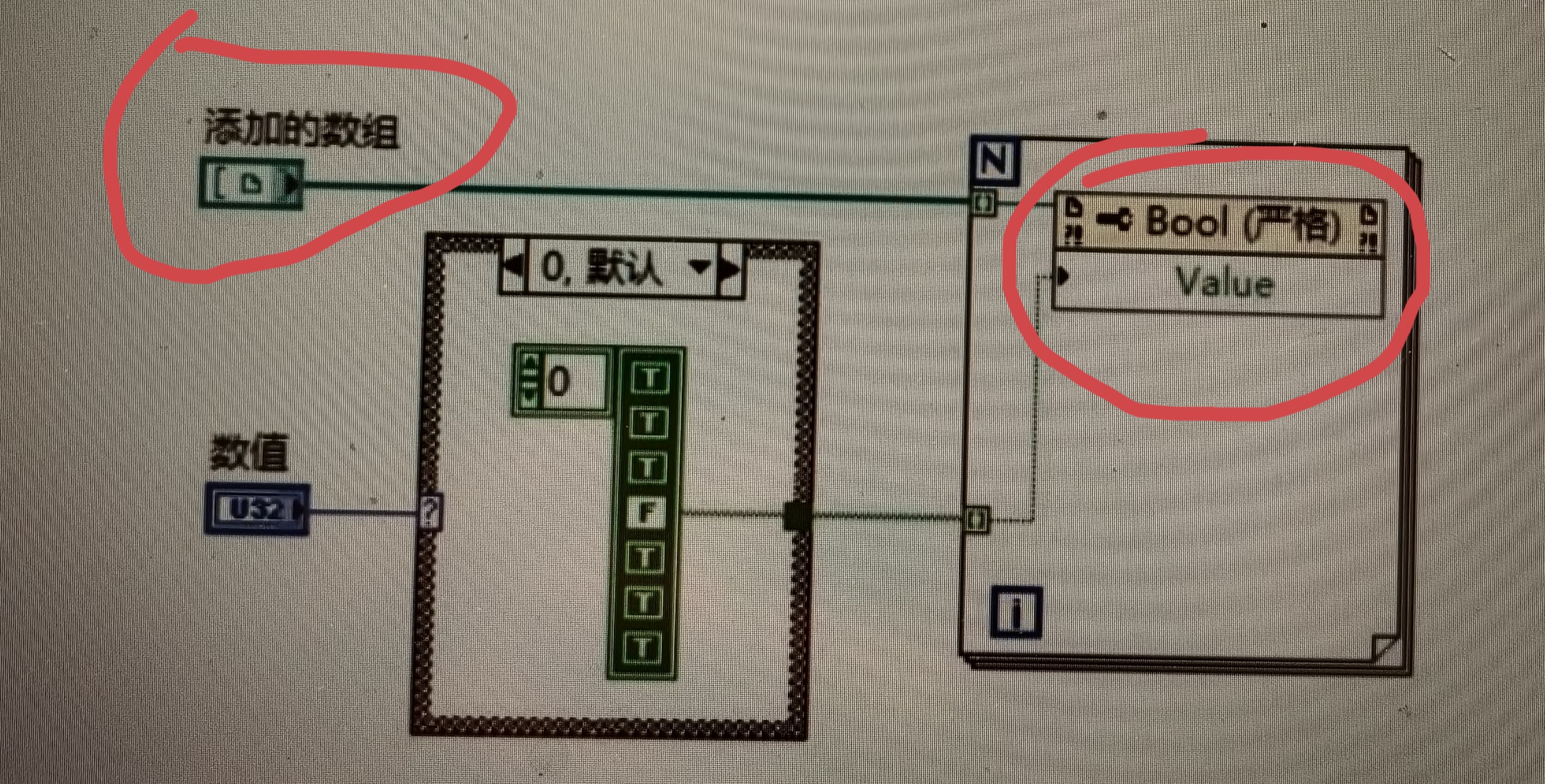

1 第一张图里左右两个控件是什么?

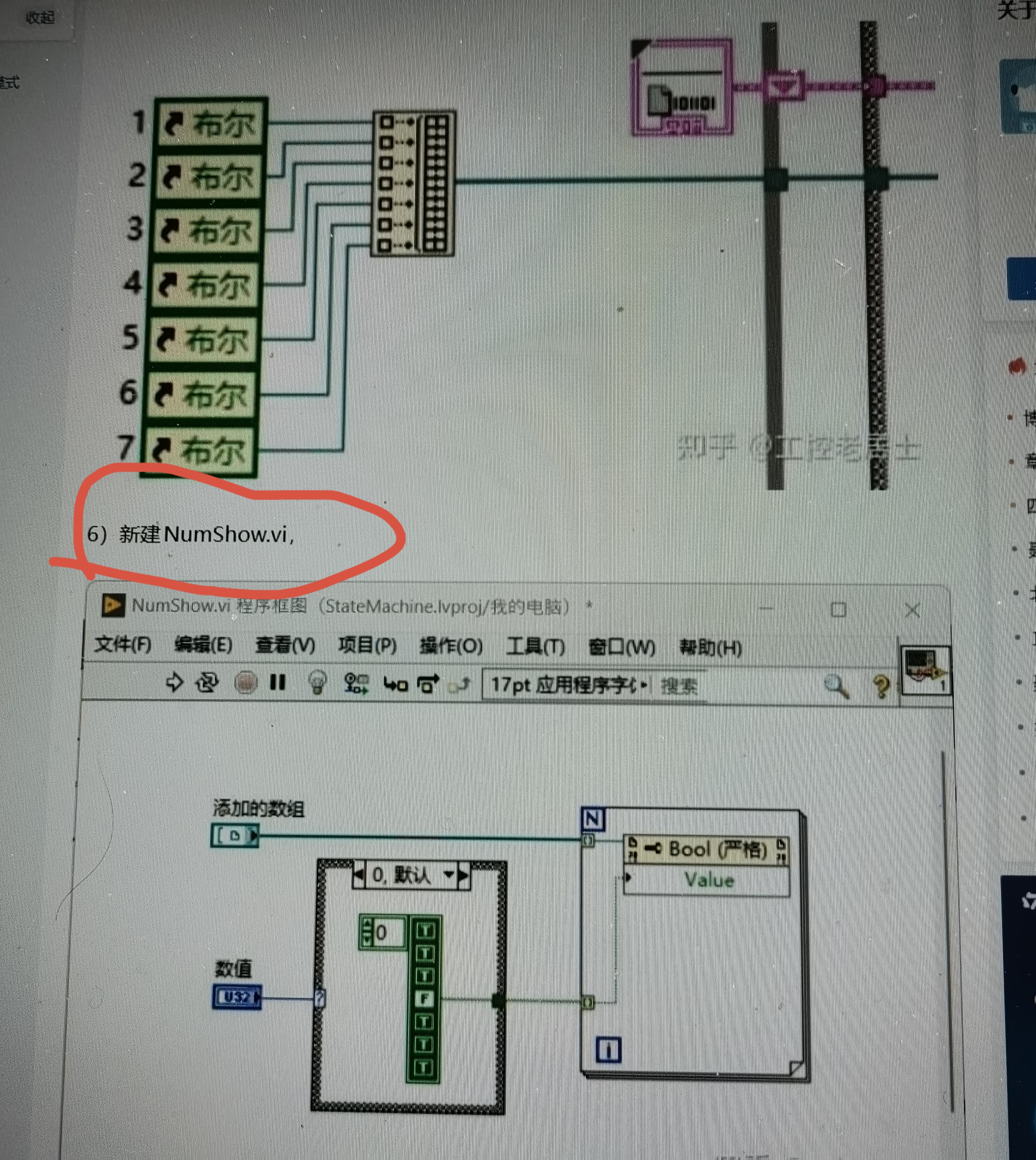

2 第五张图里“新建numshou.vi”与整个项目是什么关系，与mian.vi是并列关系吗？

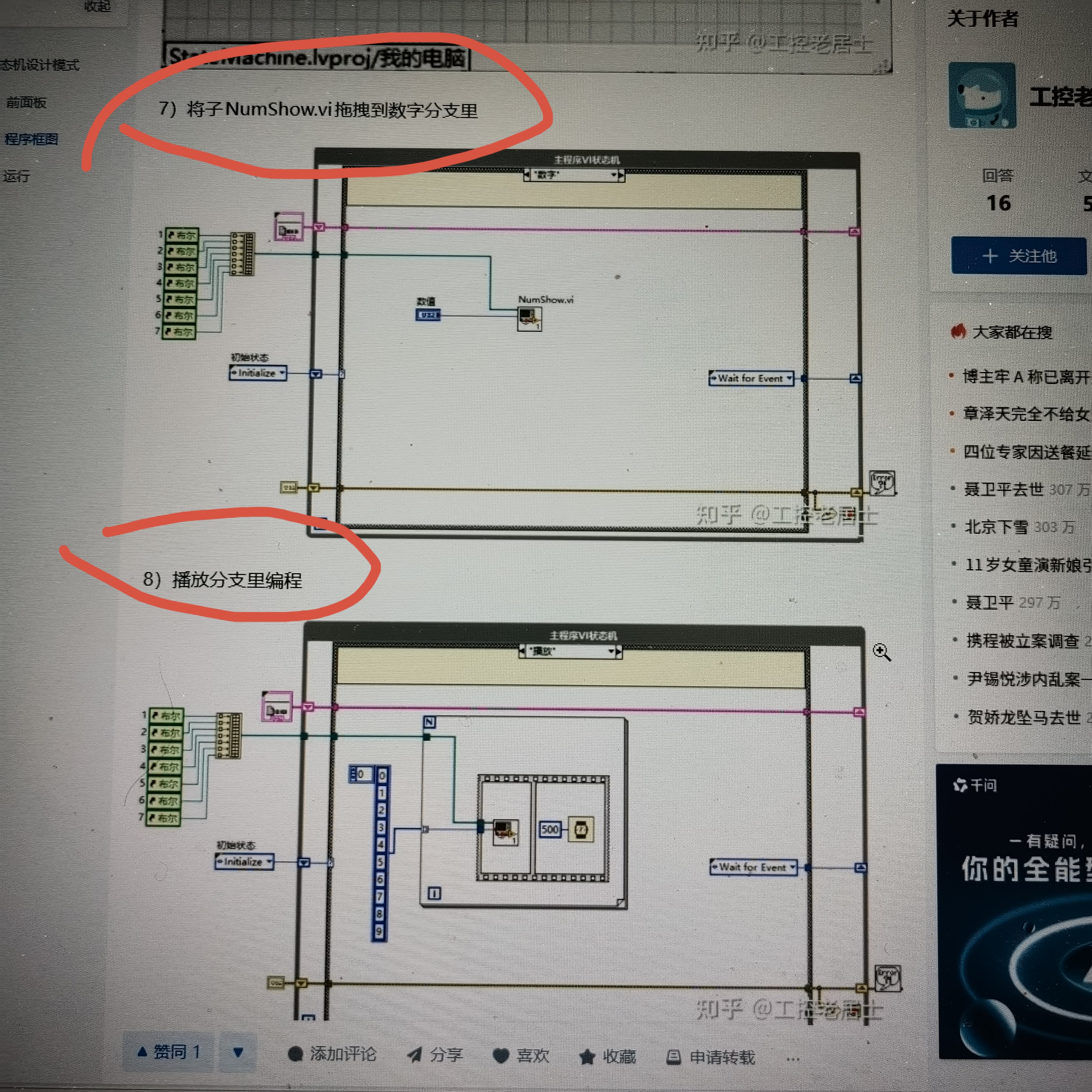

3 最后一张图里“将子numshou.vi拖拽到数字分支里”，是将numshou.vi看成是一个普通的控件（比如布尔控件）放到其它vi中了吗？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

针对你提出的三个问题，我将逐一进行详细解答，并在重点部分进行加粗展示。

---

1. 第一张图里左右两个控件是什么？

答案：
第一张图中左右两个控件分别是：

• 左边的控件： “数字输入控件”（Numeric Control）

  • 这是一个用于输入数值的控件，通常用于接收用户输入的数字值。
  • 在LabVIEW中，它显示为一个带有数字输入框的图标，可以设置数据类型（如整数、浮点数等）。

• 右边的控件： “布尔控件”（Boolean Control）

  • 这是一个开关控件，用于表示“真/假”或“开/关”的状态。
  • 它通常显示为一个开关按钮，可以切换状态。

总结：
第一张图中的左右控件分别为数字输入控件和布尔控件，分别用于输入数值和控制逻辑状态。

---

2. 第五张图里“新建numshou.vi”与整个项目是什么关系，与main.vi是并列关系吗？

答案：

• “新建numshou.vi” 是一个新的VI文件，它是独立于 main.vi 的，也就是说，它是一个单独的子VI。
• “numshou.vi” 与 “main.vi” 的关系是：主VI调用子VI，即 main.vi 会调用 numshou.vi 来完成特定的功能。
• 它们不是并列关系，而是主从关系，即 main.vi 是主程序，numshou.vi 是被调用的子程序。

总结：

• “新建numshou.vi” 是一个独立的子VI，与 main.vi 不是并列关系，而是主VI 调用子VI的关系。

---

3. 最后一张图里“将子numshou.vi拖拽到数字分支里”，是将numshou.vi看成是一个普通的控件（比如布尔控件）放到其它vi中了吗？

答案：
不是，这不是把 numshou.vi 当作普通控件（如布尔控件）来使用。

• 在 LabVIEW 中，当你将一个 VI 拖入另一个 VI 的前面板或程序框图中时，实际上是将该 VI 作为子VI 引用。
• 也就是说，numshou.vi 是一个独立的 VI，它被当作一个功能模块嵌入到 main.vi 中，类似于函数调用。

具体说明：

• 如果你将 numshou.vi 拖入 main.vi 的程序框图中，它会变成一个VI节点，就像调用一个函数一样。
• 你可以通过该节点连接输入输出端口，实现数据传递。

总结：

• 将 numshou.vi 拖入数字分支中，是将其作为子VI来使用，而不是当作普通控件（如布尔控件）。

---

✅ 解决方案总结

1. 识别控件：

   • 左侧：数字输入控件（Numeric Control）
   • 右侧：布尔控件（Boolean Control）

2. VI之间的关系：

   • numshou.vi 是一个独立的子VI
   • main.vi 是主VI，调用 numshou.vi
   • 两者是主从关系，不是并列关系

3. 拖拽子VI的含义：

   • 不是当作普通控件（如布尔控件）
   • 是作为子VI嵌入到主VI中，实现功能调用

---

如果你有具体的 LabVIEW 图片或代码片段，我可以进一步帮助你分析每个 VI 的功能和结构。
