如何解决UDP协议接受的数据包解析问题

Question

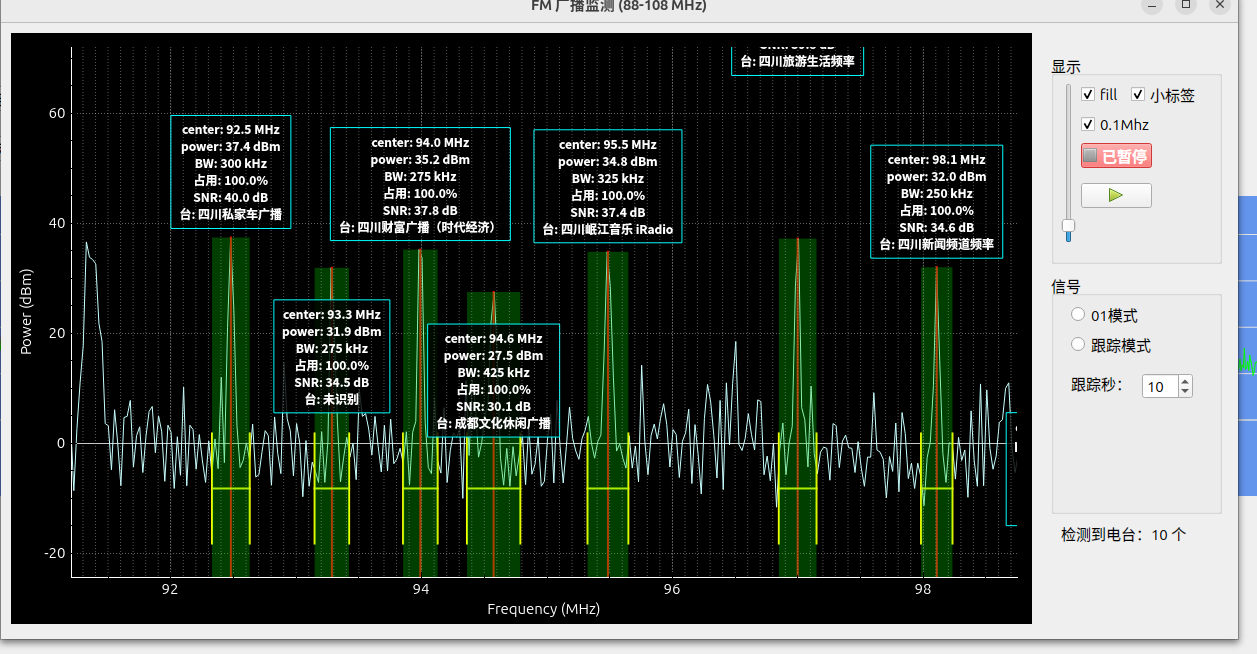

图片是之前接收机绘制出来的信号。现在临时换了太接收机，导致项目不匹配。之前的无线电信号接收机传来的数据是功率值，直接转换就可以用，现在换了一台罗德和施瓦茨的接收机，不知道传来的数据包是什么，SCPI指令好像是要先设置中心频率带宽步进，编程手册不完整。不知道如何解决

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

针对你提到的 UDP协议接收数据包解析问题，以及由于更换了无线电信号接收机（从原来的设备换为罗德和施瓦茨设备）导致的项目不匹配问题，以下是详细的解决方案和建议，帮助你逐步排查并解决当前的问题。

---

一、问题分析

1. 数据格式不匹配
   原来的接收机发送的是功率值，可以直接使用；而新设备（罗德和施瓦茨）可能发送的是原始信号数据（如I/Q数据），或者包含其他参数（如频率、带宽、时间戳等）。

2. SCPI指令不完整
   SCPI（Standard Commands for Programmable Instruments）是用于控制仪器的标准命令集。如果编程手册不完整，可能导致无法正确配置接收机。

3. UDP数据包内容未知
   如果不知道接收机发送的数据包结构（例如：字节顺序、字段含义、数据类型等），将无法正确解析。

---

二、解决方案

第一步：确认接收机输出的数据格式

1. 获取接收机的数据包示例

• 使用网络抓包工具（如Wireshark、tcpdump）捕获UDP数据包。
• 分析数据包内容，查看是否有可读信息或固定格式。

2. 查阅罗德和施瓦茨接收机的技术文档

• 尽管手册不完整，但可以尝试查找以下内容：
  • 接收机支持的通信协议（如TCP/UDP）
  • 数据输出模式（如I/Q数据、频谱数据、峰值功率等）
  • 数据包结构（字段定义、字节长度、数据类型）

3. 与厂家联系获取技术支持

• 罗德和施瓦茨提供技术支援服务，可以通过其官网或客户支持获取详细资料。

---

第二步：配置接收机的SCPI指令

1. 设置中心频率、带宽、步进

• 根据你的需求，通过SCPI指令设置接收机参数。例如：

  FREQuency:CENTer <freq>  ; 设置中心频率
  BANDwidth:RESolution <bandwidth> ; 设置带宽
  STEP <step> ; 设置扫描步进


• 如果手册不完整，可以参考类似型号的SCPI命令，或联系技术支持获取准确指令。

2. 启动数据输出

• 指令示例（假设为启动I/Q数据输出）：

  OUTPut:DATA:MODE I/Q
  OUTPut:DATA:FORMAT ASCII  ; 或 BIN（二进制）


---

第三步：解析UDP数据包

1. 确定数据包结构

• 假设接收到的是 I/Q数据（每组数据包含两个16位整数）：
  • 每个数据点为 I 和 Q，共 4 字节（2 bytes × 2）
  • 数据包可能是连续的二进制流

2. 编写数据解析代码（Python 示例）

import socket
import struct

# 创建UDP套接字
sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
sock.bind(('0.0.0.0', 12345))  # 替换为实际端口

while True:
    data, addr = sock.recvfrom(4096)  # 接收最大4096字节
    if len(data) % 4 != 0:
        print("Invalid data length")
        continue

    # 解析每个I/Q数据对
    for i in range(0, len(data), 4):
        i_val = struct.unpack('<h', data[i:i+2])[0]  # 小端序16位整数
        q_val = struct.unpack('<h', data[i+2:i+4])[0]
        print(f"I: {i_val}, Q: {q_val}")

注意： 上述代码仅适用于 I/Q数据，具体格式需根据实际数据包调整。

---

第四步：数据转换与显示

1. 转换I/Q数据为功率值

• 如果需要将I/Q数据转换为功率值，可以使用公式： $$ \text{Power} = I^2 + Q^2 $$

2. 显示信号图

• 使用Matplotlib或其他可视化工具绘制信号图：

  import matplotlib.pyplot as plt

  i_values = []
  q_values = []

  # 在解析过程中收集数据
  # ...

  plt.plot(i_values, q_values, 'o')
  plt.title("I/Q Data Plot")
  plt.xlabel("I")
  plt.ylabel("Q")
  plt.show()


---

三、总结

重点步骤如下：

1. 确认接收机输出的数据格式（通过抓包、文档或技术支持）
2. 配置SCPI指令（设置频率、带宽、输出模式等）
3. 编写UDP数据包解析代码（根据数据结构进行解码）
4. 将I/Q数据转换为可用信号值（如功率、频谱等）
5. 可视化或进一步处理数据（如绘图、存储、分析）

---

如果你能提供具体的数据包示例或部分SCPI指令，我可以进一步帮你分析和优化代码。
