OPA657电压跟随自激震荡

Question

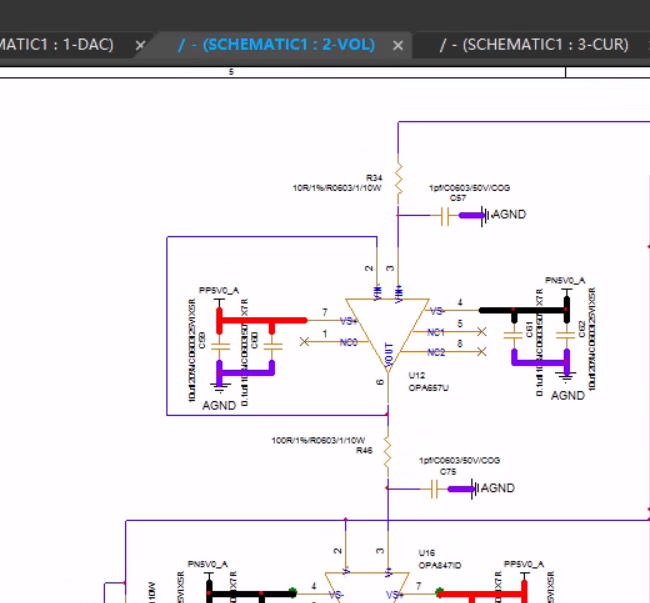

OPA657电压跟随自激震荡。普通运放没这种问题，高速运放为啥会出现这种问题，需要怎么处理？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

OPA657 是一款高速运算放大器，常用于视频、射频和高频信号处理等应用。在电压跟随配置中出现自激振荡（Self-oscillation）是一个常见问题，尤其是在高频或高增益情况下。下面我将详细解释为什么高速运放如 OPA657 会出现这种现象，并提供解决方案。

---

一、为什么高速运放会出现自激振荡？

1. 相位滞后与增益带宽积（GBP）

高速运放的增益带宽积较大，意味着它们在高频下仍然具有较高的增益。如果在电压跟随配置中没有足够的相位裕度，就容易导致系统不稳定，从而产生自激振荡。

2. 输出电容与负载效应

当运放驱动一个容性负载（如长电缆、大电容滤波电路）时，会引入额外的相位滞后，进一步降低系统的稳定性。

3. 反馈环路设计不当

电压跟随配置虽然简单，但如果反馈路径中存在寄生电容、走线电感或其他非理想因素，也可能导致环路不稳定。

4. 电源去耦不足

电源噪声或去耦电容不足也会引起运放工作不稳定，进而导致振荡。

---

二、如何解决 OPA657 电压跟随自激振荡？

以下是详细的解决方案，重点部分已加粗：

1. 增加输出端的阻尼电阻（Rout）

在运放输出端与负载之间加入一个小电阻（通常为几十欧姆），可以有效抑制因容性负载引起的振荡。

建议值： 50Ω ~ 100Ω
作用： 增加阻尼，减少输出电容对相位的影响。

OPA657 输出端 → R (50~100Ω) → 负载

2. 使用适当的反馈电容（Cf）

在反馈路径中加入一个小电容（通常为几皮法到几十皮法），可以改善系统的相位裕度，防止自激振荡。

建议值： 1pF ~ 10pF
作用： 提高相位裕度，稳定闭环系统。

OPA657 反相输入端 → Cf → 同相输入端（接地）

3. 优化电源去耦

确保电源引脚有良好的去耦电容，通常在电源引脚附近放置 0.1μF 的陶瓷电容。

建议值： 0.1μF 陶瓷电容 + 10μF 钽电容
作用： 滤除电源噪声，提高系统稳定性。

4. 避免容性负载直接连接到输出

尽量不要让运放输出直接驱动大容性负载。若必须驱动容性负载，可考虑以下方法：

• 在负载前加入缓冲器（如另一个运放作为缓冲级）。
• 使用隔离变压器或电容隔直。

5. 检查布局与布线

高速运放对 PCB 布局非常敏感，应避免以下情况：

• 反馈环路过长或走线不匹配。
• 电源引脚未正确去耦。
• 输入/输出引脚之间有过多串扰。

---

三、典型电路示例（改进后）

Vin ────[R1]────+───> OPA657 (+)
                      |
                      └───[Cf]───> OPA657 (-)

OPA657 Output ──[Rout]──> Load

Vcc ──[0.1μF]── Vcc
GND ──[0.1μF]── GND

说明： 这是一个改进后的电压跟随电路，加入了输出阻尼电阻（Rout）和反馈电容（Cf），有助于抑制自激振荡。

---

四、其他注意事项

• 测试工具建议： 使用示波器观察输出波形，确认是否真的存在振荡。
• 仿真验证： 使用 SPICE 仿真工具（如 LTspice）对电路进行仿真，验证稳定性。
• 选择合适的运放： 如果问题持续，可能需要更换为更稳定的高速运放（如 THS4551、LMH6821 等）。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 自激振荡 | 相位滞后、容性负载、电源去耦不良 | 加入输出电阻、反馈电容、优化电源去耦 | | 高速运放易振荡 | 增益带宽积大、相位裕度低 | 改善反馈环路设计，优化布局 |

---

如果你能提供具体的电路图或实际测试数据，我可以进一步帮助你分析具体原因并提出更精准的解决方案。
