液压系统集成化后压力表在集成块内是怎么连接

Question

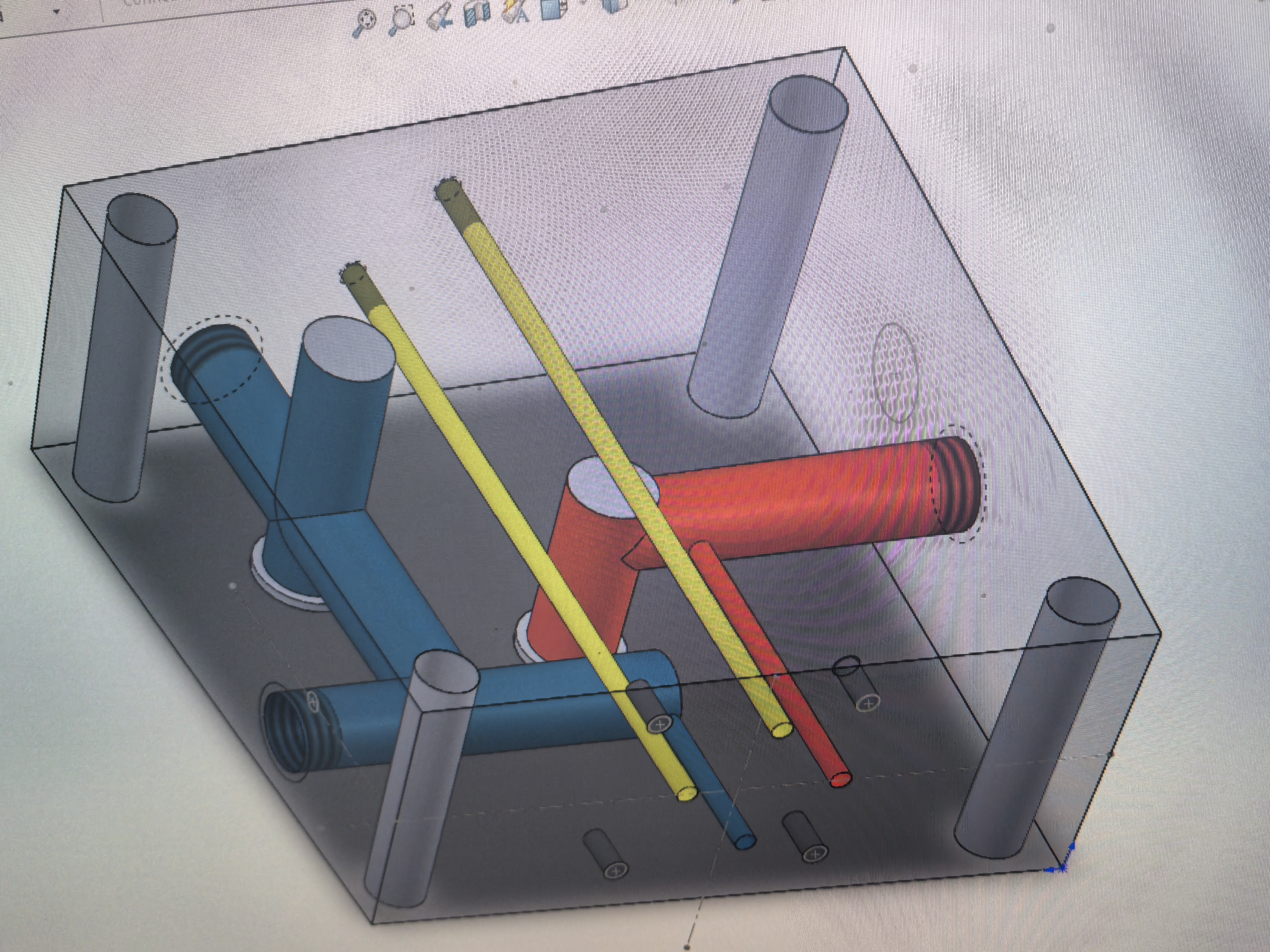

在顶部是液压系统的顶盖

红色为进油路，蓝色为回油路，集成块上有四个小油路的是压力表部分，1、这里进油路和回油路为什么要往侧面联通啊2、压力表的两根黄色的小通路为什么是贯穿集成块的，有什么作用啊
求解答

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

液压系统集成化后，压力表在集成块内的连接方式通常是为了实现结构紧凑、便于维护和监测系统压力状态。你提到的“顶盖”、“进油路（红色）、回油路（蓝色）”以及“四个小油路的压力表部分”是典型的液压集成块设计，下面我将详细解释你提出的问题。

---

一、问题1：为什么进油路和回油路要往侧面联通？

原因分析：

在液压系统中，集成块的设计目的是将多个功能阀件集中在一个模块内，减少管路复杂度，提高系统效率与可靠性。进油路和回油路从顶部进入集成块后，需要向侧面连接到各个功能阀件（如换向阀、溢流阀等），其主要作用包括：

• 实现多路控制：通过侧面连接，使进油和回油可以分别流向不同的执行机构或控制元件。
• 节省空间：避免在顶部布置过多通道，保持集成块顶部整洁，便于安装顶盖或其他部件。
• 便于维护和检修：侧面连接使得各功能模块之间易于拆卸和更换。

重点说明：
进油路和回油路向侧面联通是为了实现多路分配、节省空间、便于维护，这是集成化液压系统中常见的设计逻辑。

---

二、问题2：压力表的两根黄色小通路为什么是贯穿集成块的？有什么作用？

原因分析：

压力表的两根黄色小通路（通常为测压孔）贯穿集成块的设计，主要是为了：

• 直接测量系统压力：通过贯穿的通路，可以直接将压力传递到压力表，实时监控系统工作压力。
• 便于安装与更换：贯穿式通路使得压力表可以快速安装和拆卸，而不影响其他油路的连通性。
• 减少压力损失：短而直的通路有助于减少压力传递过程中的能量损失和延迟。

重点说明：
压力表的两根黄色小通路贯穿集成块，是为了实现压力实时监测、便于安装维护、减少压力损失，是液压系统集成设计的重要组成部分。

---

三、解决方案总结（有序列表）

1. 进油路和回油路向侧面联通的原因：

   • 实现多路控制
   • 节省顶部空间，便于安装顶盖
   • 便于维护和检修

2. 压力表两根黄色小通路贯穿集成块的作用：

   • 直接测量系统压力
   • 方便安装与更换压力表
   • 减少压力损失，提高测量准确性

3. 建议的优化措施：

   • 在设计集成块时，应合理规划油路走向，确保压力表通路与其他功能油路不干扰。
   • 使用标准压力表接口，便于后续维护和升级。
   • 在关键位置设置压力表，以实时监控系统运行状态。

---

四、示例代码（模拟液压系统压力监测）

如果你使用的是PLC或嵌入式系统来监控液压系统压力，以下是一个简单的伪代码示例，用于演示如何读取压力传感器数据并显示：

# 模拟液压系统压力监测程序
def read_pressure_sensor():
    # 模拟读取压力传感器值（单位：MPa）
    return 10.5  # 示例值

def display_pressure(pressure):
    print(f"当前系统压力: {pressure} MPa")

def main():
    while True:
        pressure = read_pressure_sensor()
        display_pressure(pressure)
        # 可添加延时或条件判断
        time.sleep(1)

if __name__ == "__main__":
    main()

修改后的代码说明：
上述代码可用于模拟液压系统压力监测，实际应用中可替换为真实的传感器读取函数，并结合显示屏或报警装置进行压力异常检测。

---

如有更多关于液压系统设计、集成块布局、压力表选型等问题，欢迎继续提问！
