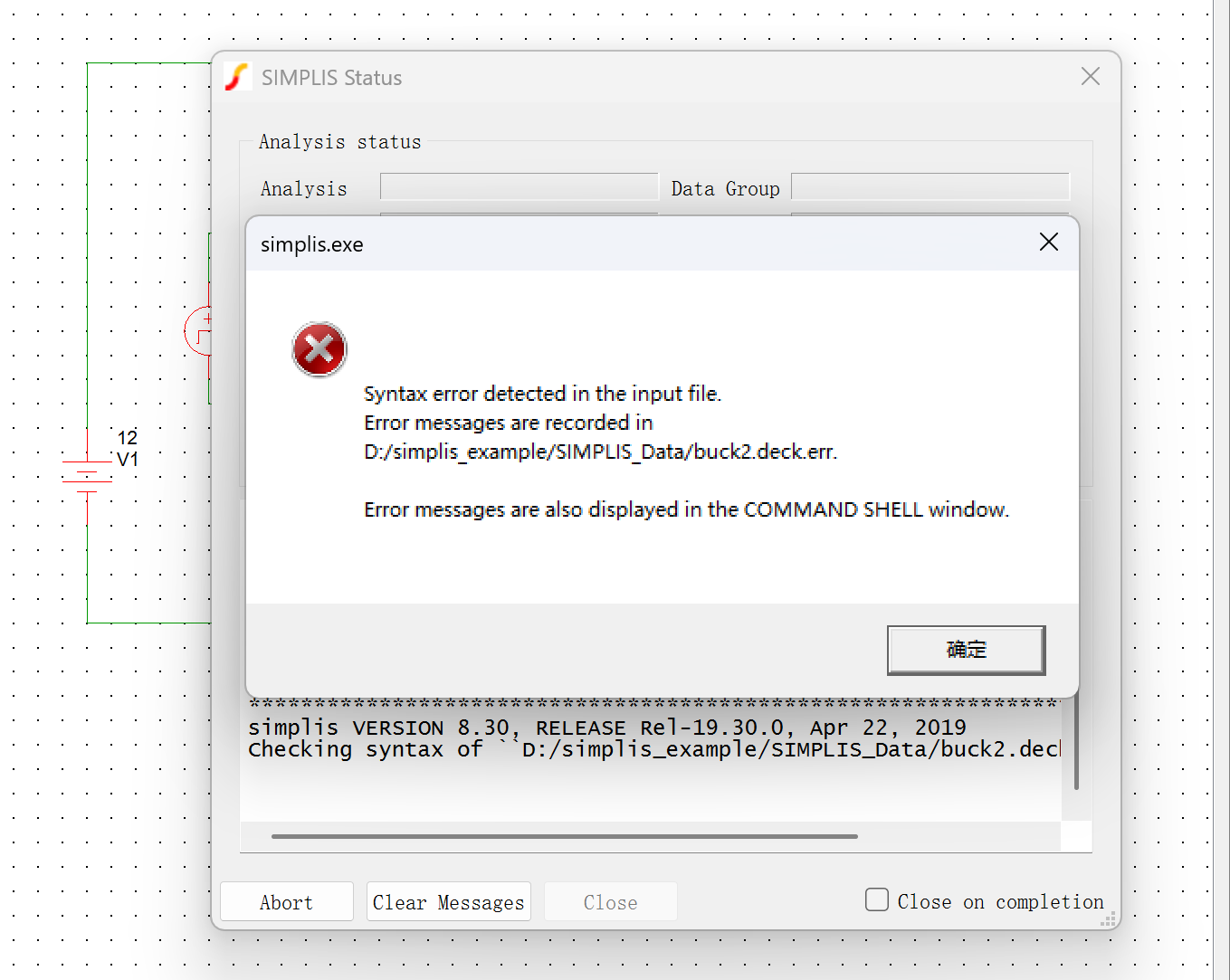

如图,搭完buck电路后选完瞬态仿真点run运行就弹出这个,不知道咋弄,卡住了,
下午好🌅🌅🌅
本答案参考通义千问
你提到在使用 Simplis 搭建 Buck 电路 后,进行 瞬态仿真(Transient Simulation) 时点击 Run 后弹出错误提示,无法继续仿真。这可能是由于多种原因导致的,比如:
下面我将根据常见问题,列出详细解决方案,并提供修改建议。
重点:确保所有元件之间有正确的电气连接。
建议操作:
- 使用 Simplis 的 “Check Circuit” 功能,系统会自动检测电路中的错误。
- 如果发现错误,按照提示修复后再尝试运行仿真。
重点:确保仿真时间、步长、输出变量等参数设置正确。
建议操作:
- 打开 Simulation Setup 对话框,检查以下内容:
- Start Time: 0
- Stop Time: 建议设为 0.01s 或更长,视电路而定。
- Step Size: 可以设为 1e-6 或更小,确保精度。
- Output Variables: 确保你关注的节点电压、电流等已选中。
重点:确保所有使用的器件模型已正确加载到电路中。
建议操作:
- 检查每个元件的 Model Name 是否与模型库中的一致。
- 若使用的是 SPICE 模型,请确认
.lib文件已正确加载。
重点:Simplis 会在仿真前生成网络表(Netlist)。如果生成失败,仿真也会失败。
建议操作:
- 打开菜单 Tools > Generate Netlist,观察是否有报错信息。
- 如果有错误,请根据提示修复电路连接或模型问题。
重点:某些情况下,电路设计本身存在逻辑问题,导致仿真无法收敛。
建议操作:
- 尝试降低开关频率,或调整占空比。
- 如果是闭环控制电路,检查反馈回路是否稳定。
- 可以尝试用 DC Operating Point 分析电路初始状态,看是否正常。
如果你是通过 Schematic Editor 搭建电路,以下是典型的 Buck 电路结构(仅用于参考):
V1 1 0 DC 12V
L1 1 2 100uH
Q1 2 3 0 NMOS
D1 2 0 0
C1 3 0 100uF
Rload 3 0 10Ohm
注意: 上述只是示例,实际使用中你需要根据 Simplis 的符号库选择正确的元件(如 NMOS、Diode 等)。
| 步骤 | 内容 | |------|------| | 1 | 检查电路连接是否正确 | | 2 | 设置合理的仿真参数 | | 3 | 确认模型库和模型名称正确 | | 4 | 生成网络表并检查错误 | | 5 | 避免逻辑错误或不稳定设计 |
如你愿意,也可以贴出你的电路图或网络表内容,我可以帮你进一步诊断问题所在。
