allegro17.2版本在pcb里编辑器件焊盘，不显示焊盘数据

Question

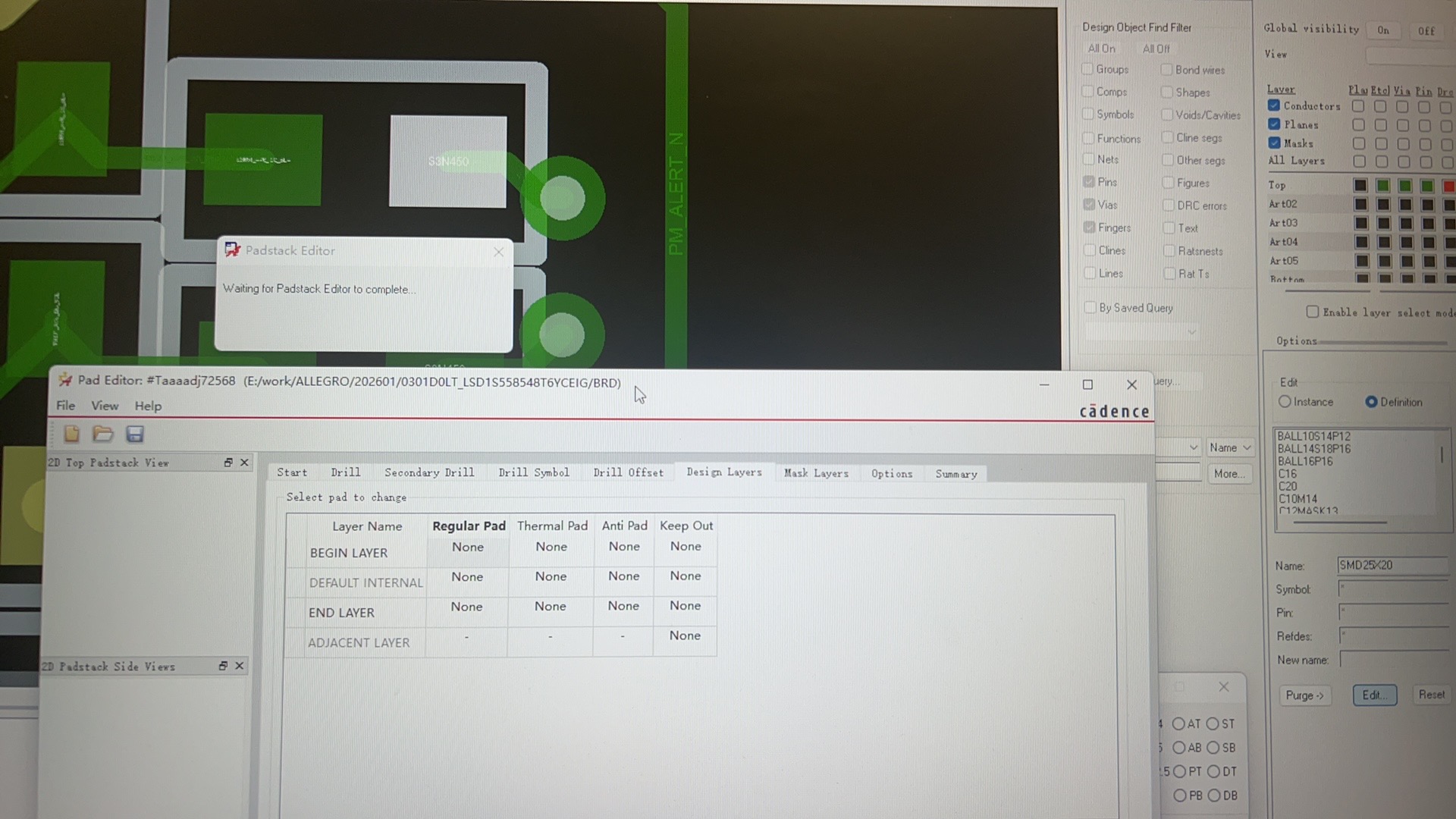

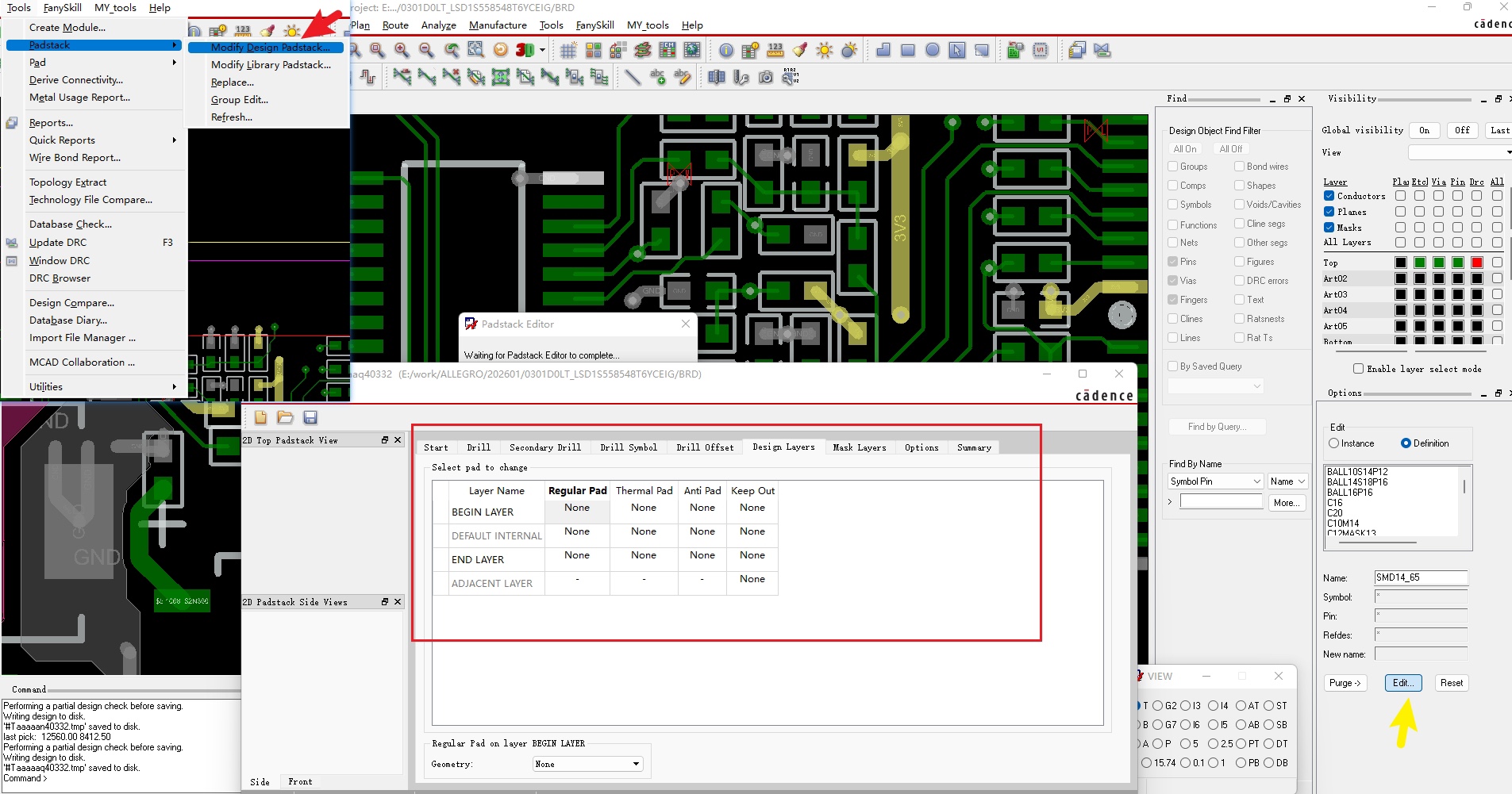

allegro17.2版本在pcb里编辑器件焊盘，不显示焊盘数据，重装软件也一样没有数据，困惑好久了，一直没找到答案，有人指导一下吗，谢谢

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Allegro 17.2 版本进行 PCB 设计时，如果在编辑器件焊盘（Pad）时不显示焊盘数据，可能是由于以下几个原因导致的。以下为详细分析和解决方案：

---

🔍 可能原因分析

1. 焊盘属性未正确设置或缺失

   • 焊盘的数据（如孔径、形状、层信息等）可能没有被正确配置。
   • 在某些情况下，虽然焊盘存在，但其属性未被正确加载。

2. 库文件损坏或不兼容

   • 如果使用的元件库（如 Footprint Library）是旧版本或损坏的，可能导致焊盘数据无法显示。

3. 软件配置问题

   • Allegro 的某些设置（如视图模式、层控制、属性显示选项）可能影响焊盘数据的显示。

4. 权限或文件路径问题

   • 某些系统权限或文件路径问题可能导致软件无法读取焊盘数据。

5. 软件 Bug 或版本缺陷

   • Allegro 17.2 是较早的版本，可能存在一些已知的 Bug，导致焊盘数据无法正常显示。

---

✅ 解决方案步骤

1. 检查焊盘属性是否正确设置

• 打开 PCB 文件后，选中焊盘（Pad）。
• 右键点击焊盘，选择 "Properties" 查看焊盘属性。
• 重点检查：
  • Diameter（直径）
  • Drill Size（钻孔尺寸）
  • Layer Assignment（层分配）
  • Net Name（网络名称）

如果这些字段为空或显示错误，说明焊盘属性未正确加载。

---

2. 检查并重新导入元件库

• 打开 Library Manager（库管理器）。
• 确保你使用的元件库（如 pcblib 或自定义库）是完整的。
• 如果不确定，可以尝试：
  • 删除当前库
  • 重新从官方资源或厂商库中导入

建议使用官方推荐的库文件，避免使用第三方来源的库。

---

3. 设置正确的视图和显示选项

• 进入 Setup > Preferences > Display Options。
• 确保以下选项开启：
  • Show Pad Data
  • Show Pad Shape
  • Show Pad Net Name

如果这些选项关闭，焊盘数据将不会显示。

---

4. 检查层显示设置

• 确保焊盘所在的层（如 Top Layer、Bottom Layer）是可见的。
• 在 Layers > Layer Control 中，确保焊盘所在的层被勾选。

---

5. 检查文件路径与权限

• 确保你正在编辑的 PCB 文件和相关库文件位于可读写目录中。
• 如果你在网络路径下工作，尝试将文件复制到本地磁盘再打开。

---

6. 修改焊盘数据的代码（如有需要）

如果你通过脚本或命令行方式操作焊盘数据，可以参考以下示例代码（使用 PowerPCB 脚本语言）：

# 示例：修改焊盘直径
set pad [get_pad]
set_property diameter $pad "0.5"

注意： 请确保你了解脚本语法，否则可能导致数据丢失。

---

7. 升级或修复 Allegro

• 如果以上方法无效，考虑：
  • 升级到更高版本（如 Allegro 17.4 或更新）
  • 重新安装 Allegro，并确保所有补丁和更新都已应用
  • 使用 Cadence 官方支持 提交问题，获取更专业的帮助

---

🛠️ 总结

| 步骤 | 内容 | |------|------| | 1 | 检查焊盘属性是否正确设置 | | 2 | 重新导入或检查元件库 | | 3 | 设置正确的显示选项 | | 4 | 检查层显示设置 | | 5 | 检查文件路径与权限 | | 6 | 修改焊盘数据（如有需要） | | 7 | 升级或修复 Allegro |

---

💡 关键提示

如果焊盘数据始终不显示，建议尝试用新项目新建一个测试板，看看是否依然存在问题。
这有助于判断是文件问题还是软件问题。

---

如果你能提供具体的错误提示、截图或焊盘数据的结构，我可以进一步帮你定位问题。希望以上内容对你有帮助！
