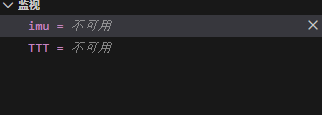

VScode for STM32变量在调试时不可用，只能在程序暂停时才有显示，这是正常的吗？

Question

使用vscode里的stm插件，烧录代码没有反应，但是使用cubeide烧录功能就很正常，是FreeRTOS设置有问题吗？？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题有几个方面，包括 VSCode 中 STM32 变量在调试时不可用、烧录无反应 以及 是否与 FreeRTOS 设置有关。以下是对这些问题的详细分析和解决方案。

---

一、变量在调试时不可用的问题

1.1 问题描述

你在 VSCode 使用 STM32 插件（如 PlatformIO 或 C/C++ for STM32）进行调试时，发现变量只在程序暂停时显示，而无法实时查看，这可能影响调试效率。

1.2 原因分析

• 调试器配置不正确：比如使用的是 SWD 接口但未正确设置。
• GDB 调试器配置错误：VSCode 的 .vscode/launch.json 文件中配置不当。
• 编译优化级别过高：如果使用 -O2 或 -O3 等优化选项，变量可能被优化掉。
• 调试信息未生成：没有生成 .debug 信息（如 -g 编译选项未启用）。
• 插件兼容性或版本问题：某些 STM32 插件对 FreeRTOS 支持不够完善。

---

二、VSCode 烧录无反应，CubeIDE 正常

2.1 问题描述

VSCode 中使用 STM32 插件烧录代码无反应，但使用 CubeIDE 就可以正常烧录。

2.2 原因分析

• 烧录工具配置错误：VSCode 中的烧录工具（如 OpenOCD、ST-Link Utility）未正确配置。
• 权限问题：Linux 下可能需要 sudo 权限或 USB 权限组配置。
• 驱动问题：ST-Link 驱动未安装或未正确识别设备。
• 项目配置错误：.vscode/tasks.json 或 .vscode/launch.json 中的烧录路径或命令错误。
• 插件功能限制：某些插件对烧录支持不如 CubeIDE 完善。

---

三、是否与 FreeRTOS 设置有关？

3.1 问题描述

你怀疑是 FreeRTOS 设置导致了烧录失败或变量不可见。

3.2 分析

• FreeRTOS 本身不会直接导致烧录失败，除非你修改了系统时钟、中断配置等关键部分。
• 变量不可见 可能是因为 FreeRTOS 的任务调度机制导致变量作用域问题，但更可能是 调试配置或编译选项问题。
• 如果你使用了 static 或 volatile 关键字，也可能影响变量的可见性。

---

四、解决方案（分步骤）

✅ 4.1 检查并优化调试配置

1. 确保编译选项包含调试信息

在 CMakeLists.txt 或 platformio.ini 中添加：

set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -g")

或者在 platformio.ini 中：

build_flags = -g

2. 修改 launch.json

确保 launch.json 中的配置正确，例如：

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "STM32 Debug",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/firmware.elf",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
            "preLaunchTask": "platformio: upload"
        }
    ]
}

重点提示： preLaunchTask 应指向正确的烧录任务，如 platformio: upload。

---

✅ 4.2 检查烧录配置和工具

1. 确认烧录工具是否可用

在 VSCode 中使用终端运行：

openocd -v

如果报错，说明 OpenOCD 未正确安装或路径未配置。

2. 检查 ST-Link 是否被识别

在 Linux 上运行：

ls /dev/ttyACM*

如果有设备，说明 ST-Link 被识别。

3. 配置 tasks.json（如果你使用 PlatformIO）

确保有如下内容：

{
    "label": "Upload",
    "command": "platformio",
    "args": ["run", "--target", "upload"],
    "options": {
        "cwd": "${workspaceFolder}"
    },
    "problemMatcher": ["$gcc"]
}

---

✅ 4.3 检查 FreeRTOS 配置

1. 确保任务创建正确

检查 main() 中是否有类似：

xTaskCreate(taskFunction, "TaskName", configMINIMAL_STACK_SIZE, NULL, 1, NULL);

2. 确保未关闭中断或系统时钟

检查 SystemClock_Config() 是否被调用，并确保时钟源正确。

3. 检查变量作用域

避免将变量定义为 static 或 volatile，除非确实需要。

---

五、推荐的 VSCode 配置（以 PlatformIO 为例）

5.1 platformio.ini 示例

[env:stm32f103c8]
platform = ststm32
board = generic_stm32f103c8
framework = stm32cube
build_flags = -g

5.2 launch.json 示例

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "STM32 Debug",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/firmware.elf",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "setupCommands": [
                {
                    "description": "Enable pretty-printing for gdb",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                }
            ],
            "preLaunchTask": "platformio: upload"
        }
    ]
}

---

六、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 变量不可见 | 调试信息未生成、编译优化过高 | 添加 -g 编译选项 | | 烧录无反应 | 烧录工具配置错误、驱动问题 | 检查 OpenOCD 和 ST-Link 驱动 | | FreeRTOS 影响 | 一般不影响烧录，但可能影响变量作用域 | 检查任务和时钟配置 |

---

七、附加建议

• 使用 GDB 命令行测试：尝试在终端中使用 gdb 加载 .elf 文件，查看变量是否可见。
• 切换到 CubeIDE：如果 VSCode 配置复杂，可先用 CubeIDE 开发，再逐步迁移到 VSCode。
• 更新插件和依赖库：确保 PlatformIO、OpenOCD、ST-Link Driver 等均为最新版本。

---

如有需要，我可以提供一个完整的 VSCode + STM32 + FreeRTOS 项目模板。是否需要？
