这个NPN三极管能正常导通吗

Question

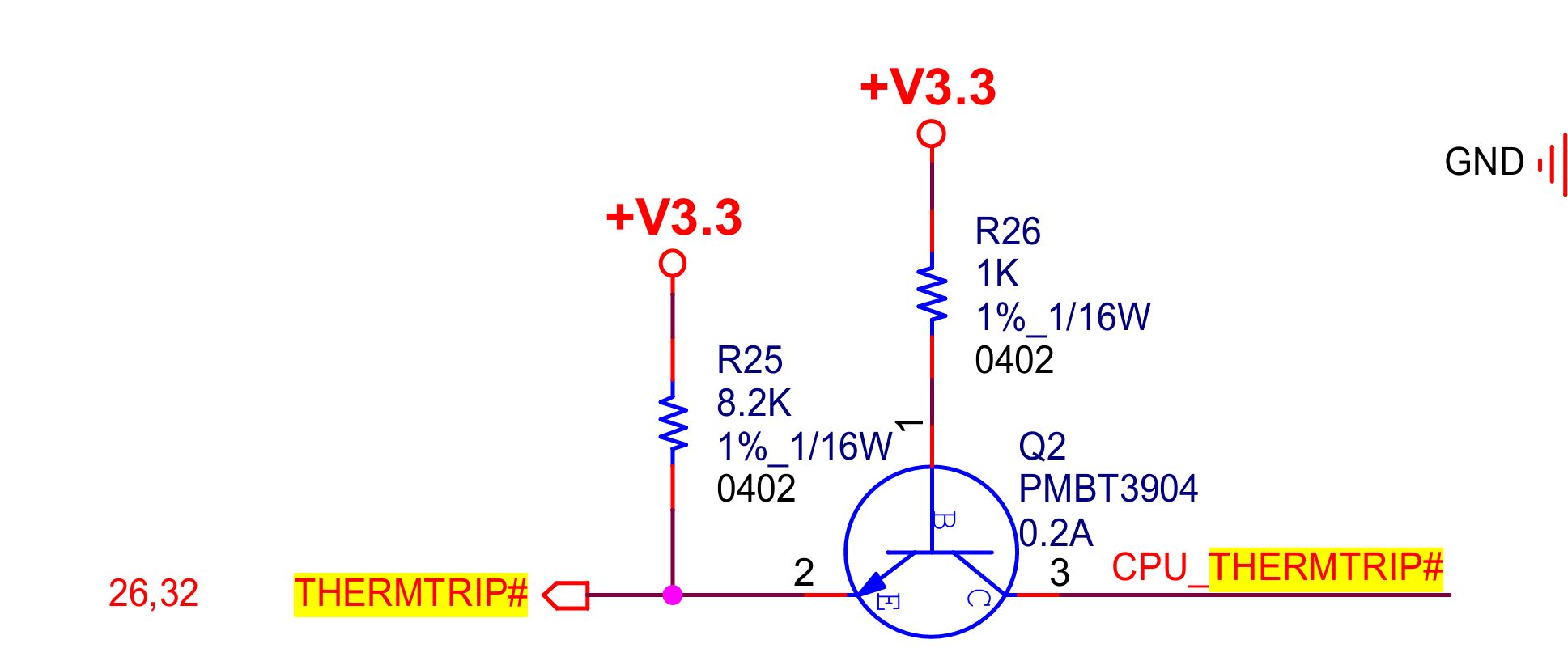

帮我看下这个电路，是cpu热跳闸信号。正常逻辑是cpu温度过高，会拉低这个信号，送给底板的thermtrip#输入端。问题是这个NPN三极管正常能导通吗？发射极和基极都上拉了3.3V。Vbe之间没有电压差啊，三极管不是没法导通？那cpu发出的低信号怎么传给左边

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 三极管正常导通需要满足一定条件，即发射结正偏（Vbe>0），集电结反偏。
   - 在此电路中，发射极和基极都被上拉到3.3V，导致Vbe = 0V，这不符合三极管导通条件。
2. 解决方案：
   - 从理论上来说，在这种情况下该NPN三极管不能正常导通。因为对于NPN三极管，要导通需Vbe>0，也就是基极电压要高于发射极电压。
   - 假设这个三极管是用于信号放大或开关作用，若要让它导通，需要调整电路使基极电压高于发射极电压。例如，可以在基极和电源之间串联一个电阻，让基极电压通过电阻分压后略高于发射极的3.3V，从而满足导通条件。假设三极管的放大倍数为β，电源电压为Vcc，发射极电压为Ve = 3.3V，要使三极管导通，设基极电压为Vb，可根据三极管导通条件Vb - Ve>0来计算串联电阻R的阻值。
   - 简单的代码示例（以Python为例，用于计算相关参数，这里假设Vcc = 5V，β = 100）：

Vcc = 5
Ve = 3.3
Vb = Ve + 0.7  # 假设导通时Vbe = 0.7V
R = (Vcc - Vb) / (Vb / β)
print(f"串联电阻R的值约为{R}欧姆")

1. 多种解决方案优缺点：
   - 优点：
   • 通过串联电阻调整基极电压使三极管导通，是一种简单且常见的方法。可以根据实际需求灵活调整电阻值来精确控制三极管的导通状态。
   • 缺点：
   • 增加电阻可能会引入额外的功耗以及信号衰减。如果对信号精度要求较高，可能需要考虑低阻值、高精度的电阻，这会增加成本。而且在高频电路中，电阻的寄生参数可能会对电路性能产生影响。
2. 总结：
   - 仅根据当前发射极和基极都上拉到3.3V导致Vbe = 0V的情况，该NPN三极管不能正常导通。要使其导通，需要调整电路，使基极电压高于发射极电压，如串联电阻等方法。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
